Druckausgleich - GE XMO2-IDM Handbuchkurzfassung

Dezember 2004
Hintergrundgas-
Beschriftungen (Forts.)

Druckausgleich

3-6
In Abbildung 3-7 auf der vorherigen Seite kann die Anzahl der
Hintergrundgase eingegeben werden, für die Ausgleichsdaten
verfügbar sind. Anschließend auf die Schaltfläche Next Item/Enter
klicken, um ein Fenster einzublenden, das ungefähr dem in
Abbildung 3-8 unten entspricht.

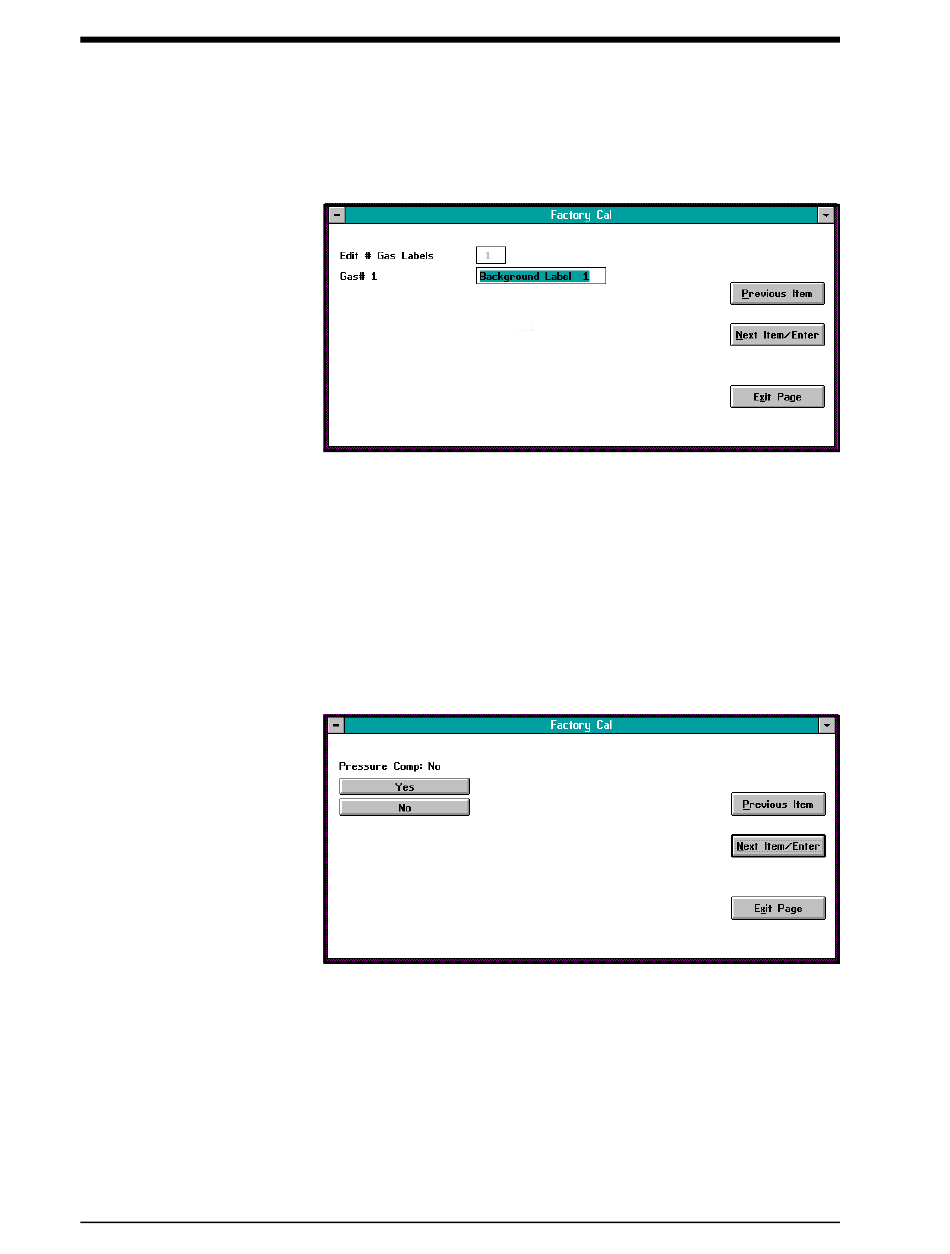

Abbildung 3-8: Punktbearbeitungsfenster
Im obigen Fenster kann eine Beschriftung für das Hintergrundgas 1
eingegeben werden; zur Bestätigung anschließend auf die
Schaltfläche Next Item/Enter klicken. Die obige Folge wiederholt
sich solange, bis Beschriftungen für alle Hintergrundgase eingegeben
wurden.
Falls keine Hintergrundgas-Beschriftungen eingegeben wurden oder
bei der Eingabe der letzten Hintergrundgas-Beschriftung wird ein
Fenster eingeblendet, das ungefähr dem in Abbildung 3-9 unten
entspricht.
Abbildung 3-9: Fenster Pressure Comp
Hinweis: Falls der Druckausgleich für das Modell XMO2 nicht
erforderlich ist, im obigen Fenster auf die Schaltfläche No
klicken und direkt zum Abschnitt Eingeben von
Datenpunkten auf Seite 3-9 weiter gehen.
Programmierung mit IDM
