Dezember 2004
Das Menü Field Cal
2-12
Bei Auswahl der Option Field Cal wird ein Fenster eingeblendet, das
ungefähr dem in Abbildung 2-4 unten entspricht.
WICHTIG:
Die Anweisungen in diesem Kapitel setzen voraus,
dass die im Werk programmierte Kalibriermethode für
zwei Gase noch immer ausgewählt ist. Falls diese
zuvor zur Methode mit einem Kalibriergas
umgeschaltet wurde, werden alle Fenster, die die
Kalibriergasschaltflächen für Zero und Span anzeigen,
durch ein Fenster mit der Kalibriergasschaltfläche
Offset ersetzt.

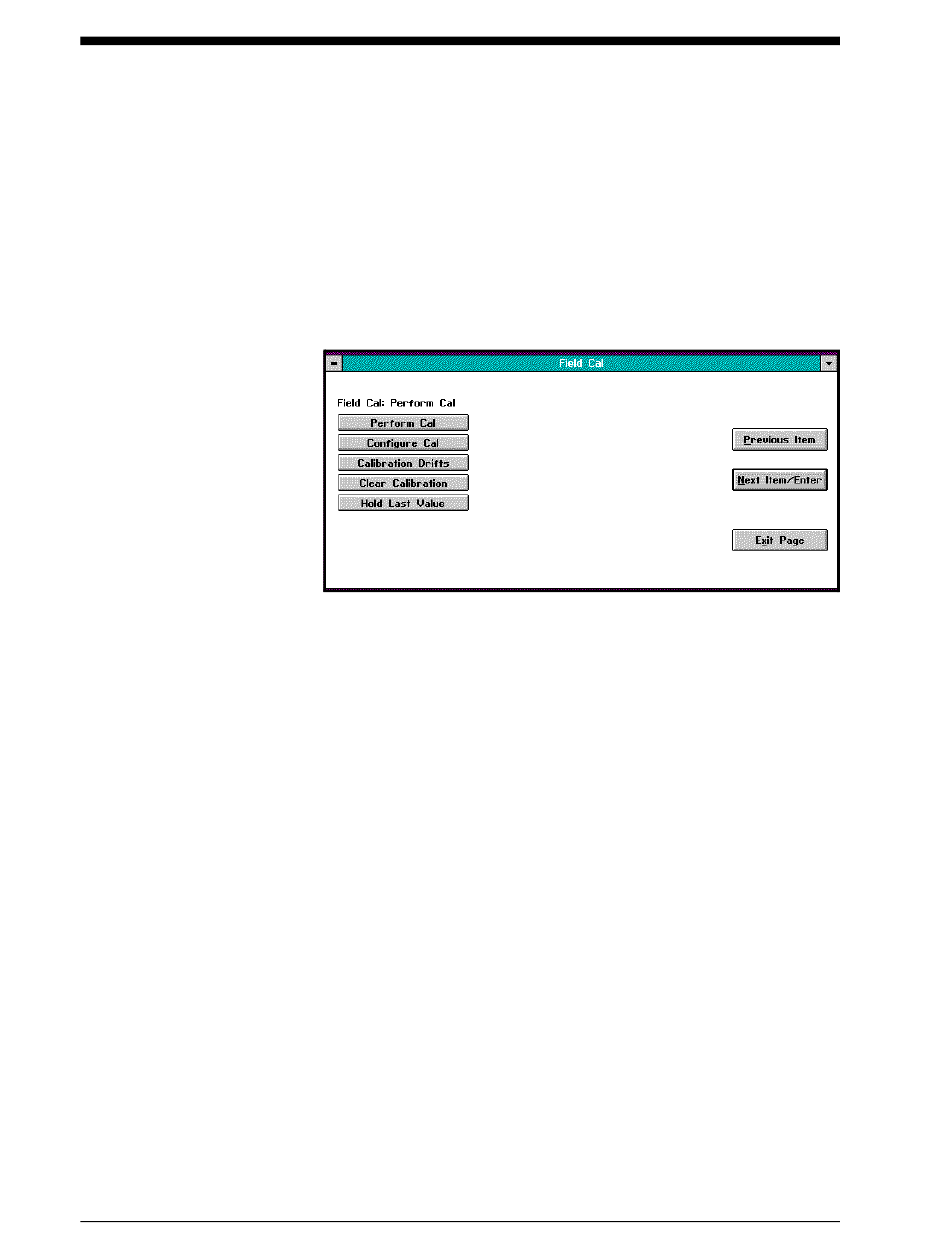

Abbildung 2-4: Das Fenster Field Cal
Die Option Field Cal bietet folgende fünf Auswahlmöglichkeiten:
•
Perform Cal - kalibriert den XMO2;
•
Configure Cal - stellt den Kalibriertyp und die Kalibrierparameter
ein;
•
Calibration Drifts - listet Drift-Prozentsätze für Null- und
Spannengase auf;
•
Clear Calibration - löscht die letzte Kalibrierung;
•
Hold Last Value - erhält den letzten kalibrierten Wert aufrecht.
Hinweis: Wenn auf die Schaltfläche Next Item/Enter geklickt wird,
wird die Option in der Statuszeile über den
Optionsschaltflächen (Perform Cal in Abbildung 2-4 oben)
ausgewählt. Die in der Statuszeile aller Fenster angeführte
Option ist diejenige, die bei der letzten Verwendung des
Menüs ausgewählt wurde.
Durch Klicken auf eine der obigen Auswahlen wird ein neues Fenster
eingeblendet, in dem diese Funktion ausgeführt werden kann. Mit
dem entsprechenden Abschnitt fortfahren, um eine detaillierte
Beschreibung der einzelnen Optionen zu erhalten.
Vorbereitung und Betrieb
