Dezember 2004
Vorbereitung (Forts.)
2-6
Abdeckung

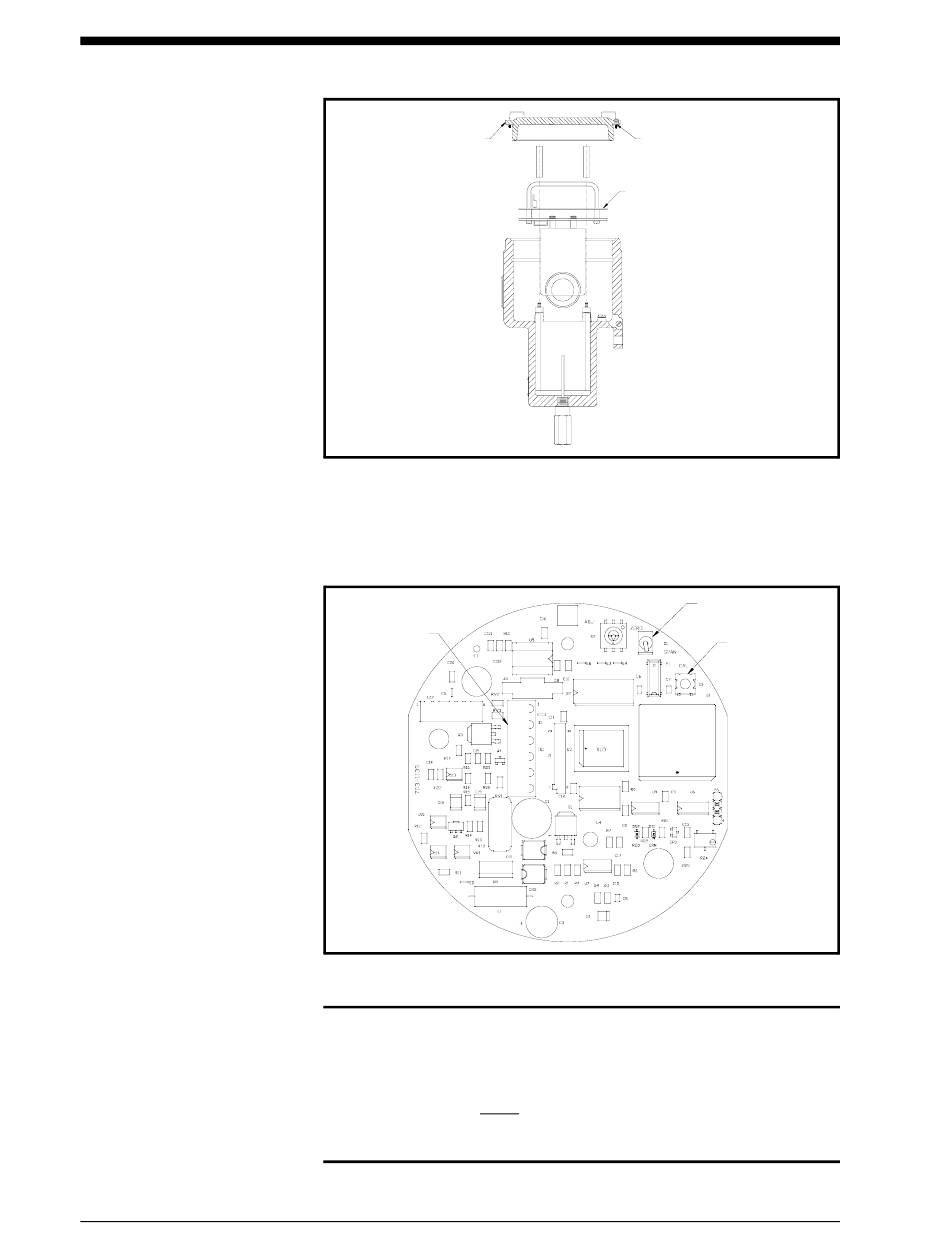

Abbildung 2-1: XMO2-Abdeckung, -Einstellschraube
Hinweis: Die Schaltkarte des Modells XMO2 (Bestellnummer
703-1139) befindet sich direkt unter der Abdeckung (siehe
Abbildung 2-1 oben).
TB1
Abbildung 2-2: Kalibrierschalter auf der Schaltkarte,
Bestellnummer 703-1139
Schalter S2, Drahtbrücke P6, Potenziometer R24 und
Potenziometer R25 befinden sich auf den XMO2-Schaltkarten.
Diese Teile werden jedoch bei der gewöhnlichen Kalibrierung
am Aufstellort nicht verwendet. Diese Teile dürfen nicht
berührt werden, es sei denn, Sie werden von GE Infrastructure
Sensing dazu aufgefordert.
Einstellschraube
Schaltkarte
und -Schaltkarte
Vorsicht!
Vorbereitung und Betrieb
Schalter S1
Schalter S3
