Batterie
1
Batterie-Pluskabel
2
Starterrelais
3
Blinkerrelais
4
Drucksensor
5
Anlasssperrrelais
6
ECU
7
Kabelbaum
8
Batterie-Minuskabel
9
A Starterkabel in den Klemmenbereich (2 Stellen) bzw.
das Batteriefach drücken und sichern.

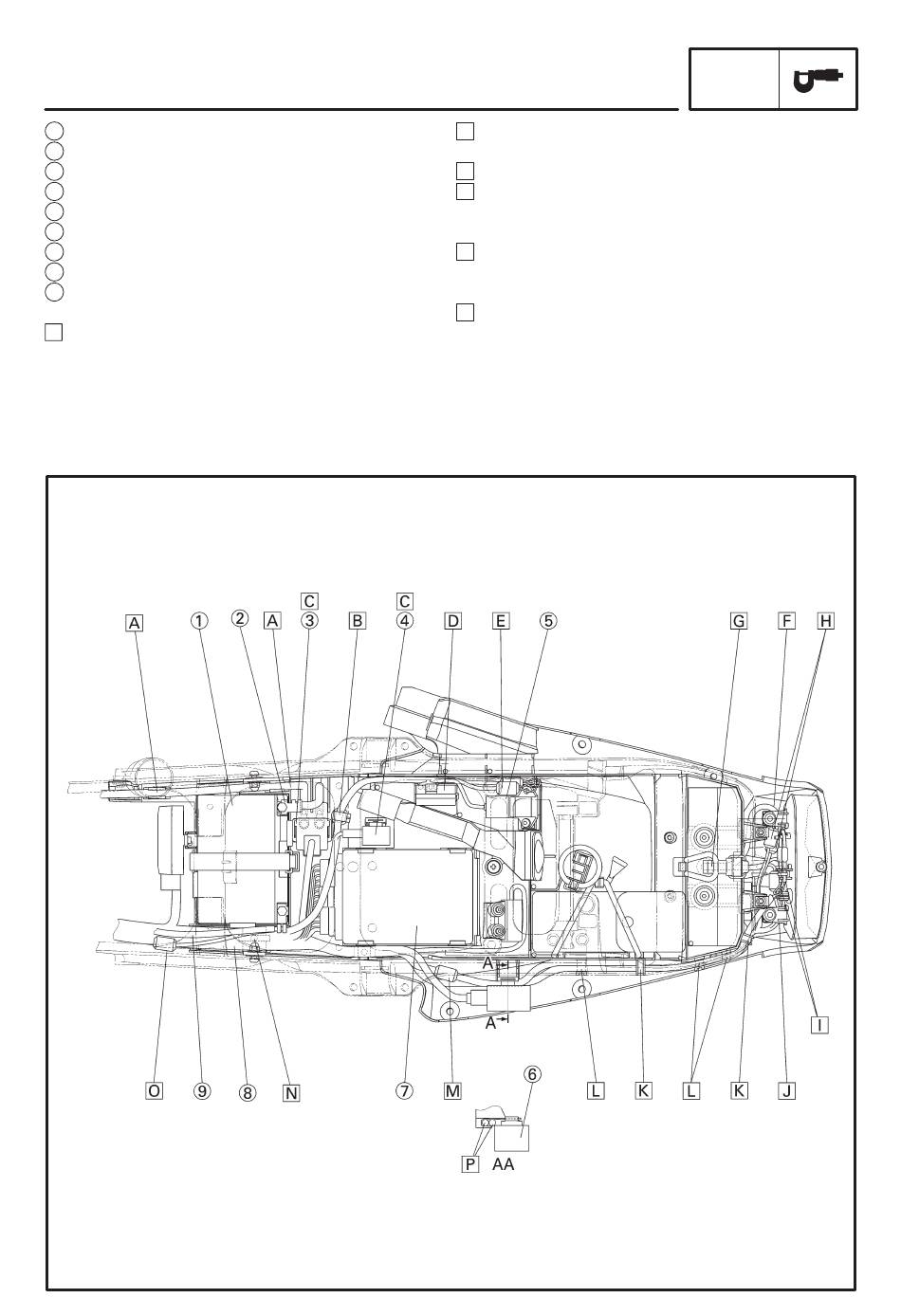

KABELFÜHRUNG
B Kabelbaum unbedingt festklemmen. (Klemme bis
zum Anschlag festziehen.)
C An der tiefsten Stelle der Batteriefachrippe einsetzen.
D Der Haken des Batteriefachs sollte an der Oberseite
des Sicherungskastens eingehängt werden. (Mög-
lichst nicht an der Seite einhängen.)
E Steckverbinder des Wegfahrsperrenmoduls (zwei
Stück) in den rechten Freiraum des Werkzeugfachs
einsetzen.
F Blinkerkabel außen an der rechten Halterung des
Rück- / Bremslichts vorbeiführen.
