Geradeninterpolation (G01) - Siemens SINUMERIK 840DE sl Programmierhandbuch

Fahrbefehle
2.1 Interpolationsbefehle
2.1.2

Geradeninterpolation (G01)

Mit G01 fährt das Werkzeug auf achsparallelen, schräg oder beliebig im Raum liegenden
Geraden. Die Geradeninterpolation ermöglicht z. B. die Herstellung von 3D-Flächen, Nuten
usw.
Format
G01 X... Z... F... ;
Bei G01 wird die Linearinterpolation mit dem Bahnvorschub ausgeführt. Die Achsen, die in
dem Satz mit G01 nicht angegeben sind, werden auch nicht verfahren. Die
Linearinterpolation wird so wie in dem oben aufgeführten Beispiel programmiert.
Vorschub F für Bahnachsen
Die Vorschubgeschwindigkeit wird unter der Adresse F angegeben. Je nach Voreinstellung
in den Maschinendaten gelten die mit den G-Befehlen (G93, G94, G95) festgelegten
Maßeinheiten in mm oder inch.
Pro NC-Satz darf ein F-Wert programmiert werden. Die Einheit der Vorschubgeschwindigkeit
wird über einen der genannten G-Befehle festgelegt. Der Vorschub F wirkt nur auf
Bahnachsen und gilt solange, bis ein neuer Vorschubwert programmiert wird. Nach der
Adresse F sind Trennzeichen zulässig.
Hinweis
Wenn in einem Satz mit G01 bzw. in den vorangegangenen Sätzen kein Vorschub Fxx
programmiert wurde, wird bei der Ausführung eines G01-Satzes ein Alarm ausgelöst.
Der Endpunkt kann entweder absolut oder inkrementell angegeben werden. Einzelheiten
dazu siehe Kapitel "Absolutmaß-/Kettenmaßeingabe".

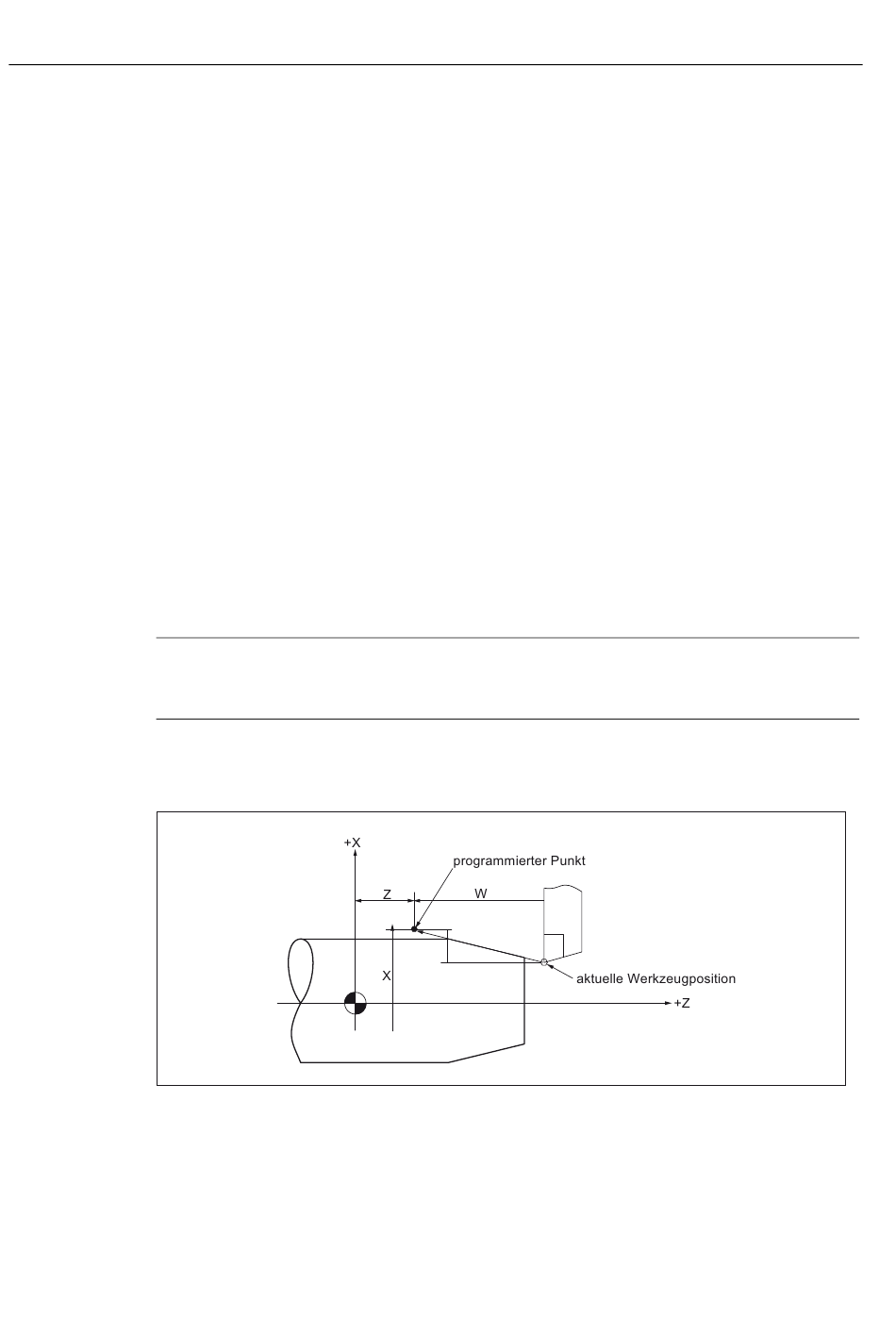

Bild 2-3
20
Linearinterpolation
