Potenzialausgleich bei beidseitiger Erdung des Schirms

3.1
R
C
3.2
+5 V
390 Ω
220 Ω
390 Ω
GND

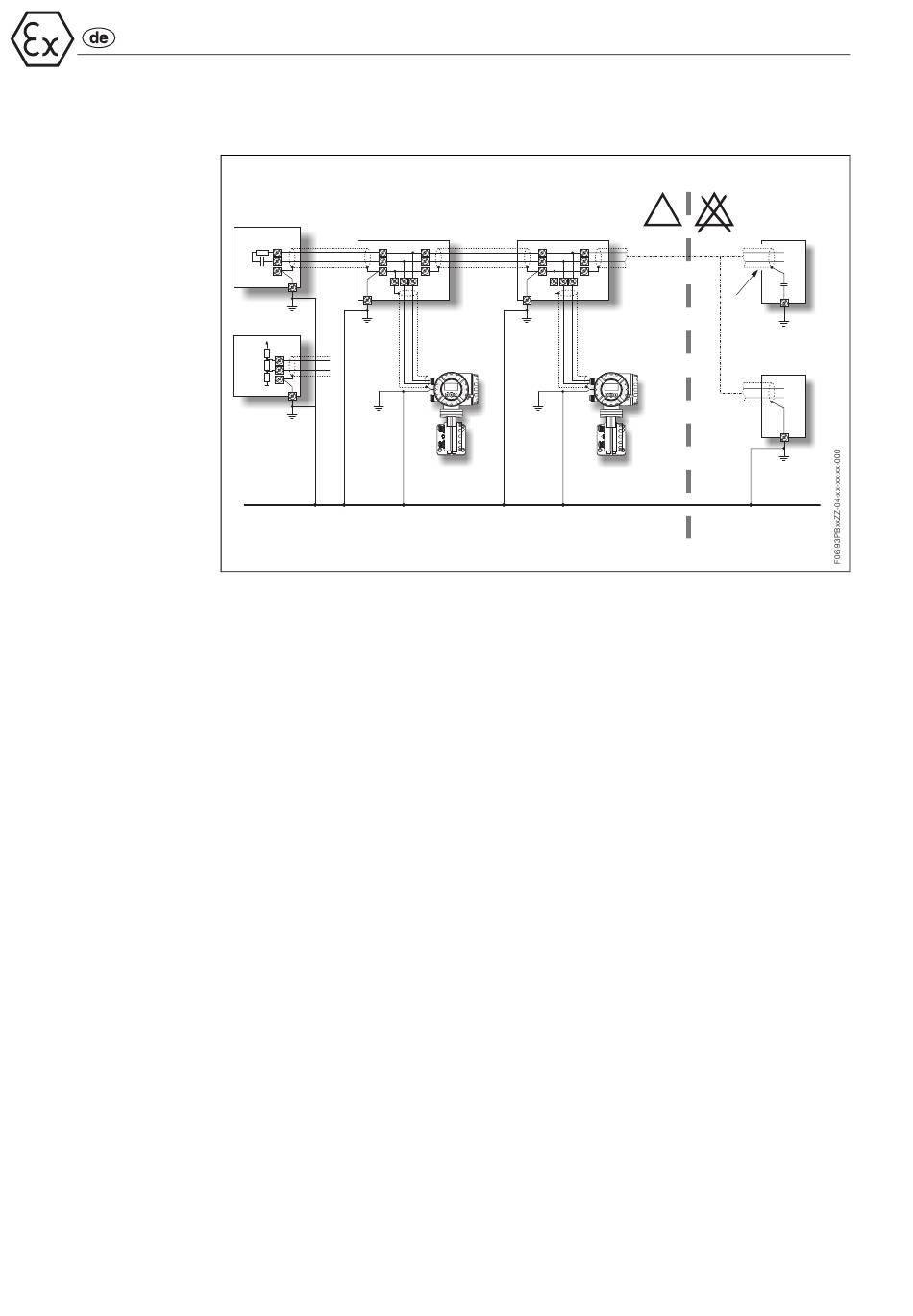

Abb. 8: Beispiele für den Anschluss von Potenzialausgleichsleitungen
1 = Verteiler/T-Box
2 = Busgerät Prosonic Flow 93 für den explosionsgefährdeten Bereich
3.1 = Busabschluss für PROFIBUS PA: R = 90...100 Ω, C = 0...2,2 µF
3.2 = Busabschluss für PROFIBUS DP
4 = Busspeisegerät oder Automatisierungssystem Variante 4a
4a = Schirm über Kapazität verbunden
5 = Busspeisegerät oder Automatisierungssystem Variante 5a
5a = Potenzialausgleichsleitung herausgeführt
Variante 4/4a:
Bei kapazitiver Erdung des Schirms im sicheren Bereich braucht die Potenzialaus-
gleichsleitung nicht in den sicheren Bereich herausgeführt werden.
Verwenden Sie kleine Kapazitäten (z.B. 1 nF, 1500 V, Spannungsfestigkeit, Keramik).
Die gesamte am Schirm angeschlossene Kapazität darf 10 nF nicht übersteigen.
Variante 5/5a:
Potenzialausgleichsleitung wird in den sicheren Bereich herausgeführt.
