Anschluss der Sensorverbindungskabel
Warnung!
Schalten Sie die Hilfsenergie aus, bevor Sie den Anschlussraum öffnen. Gerät nicht
unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
B
a

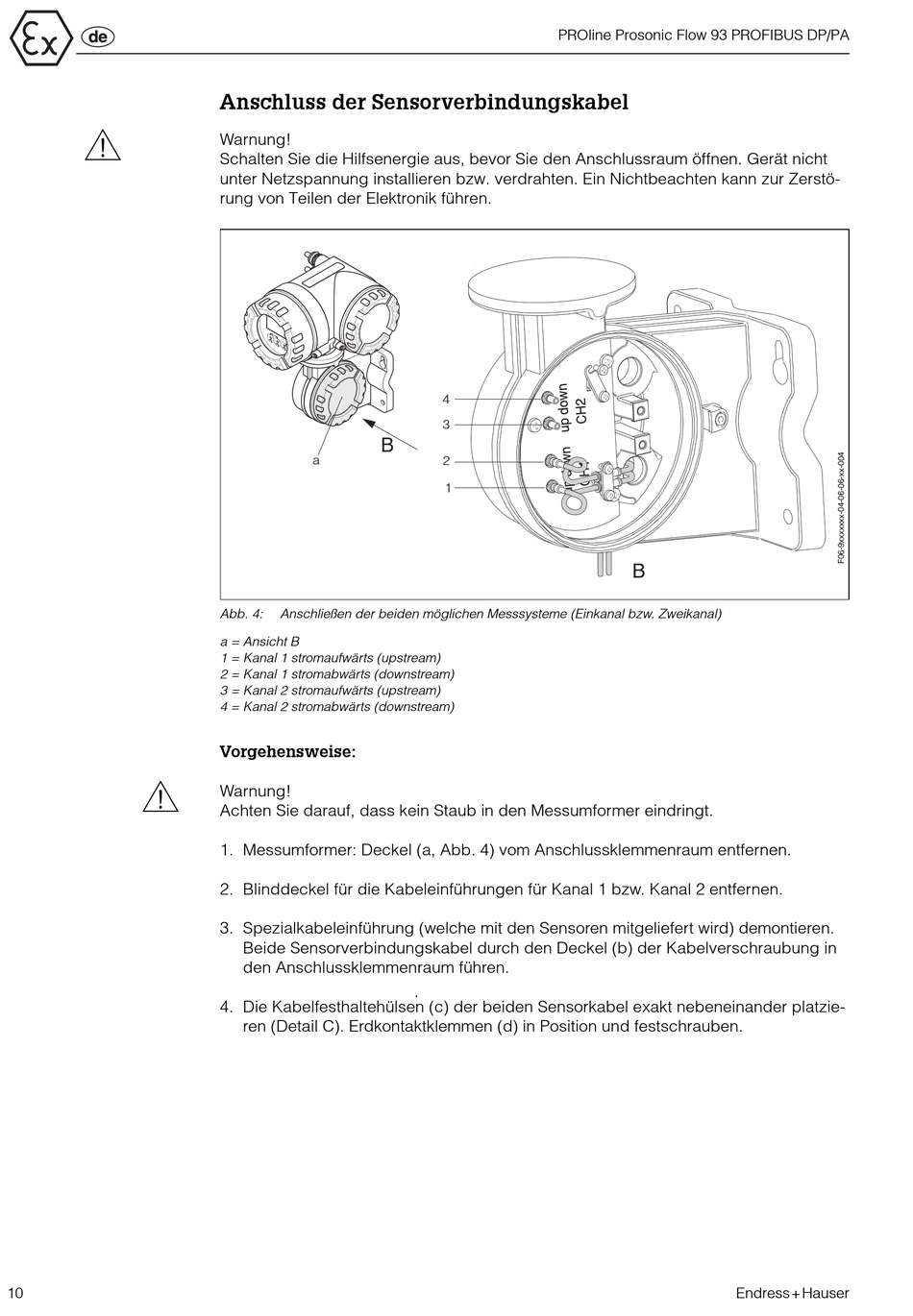

Abb. 4:
Anschließen der beiden möglichen Messsysteme (Einkanal bzw. Zweikanal)
a = Ansicht B
1 = Kanal 1 stromaufwärts (upstream)
2 = Kanal 1 stromabwärts (downstream)
3 = Kanal 2 stromaufwärts (upstream)
4 = Kanal 2 stromabwärts (downstream)
Vorgehensweise:
Warnung!
Achten Sie darauf, dass kein Staub in den Messumformer eindringt.
1. Messumformer: Deckel (a, Abb. 4) vom Anschlussklemmenraum entfernen.
2. Blinddeckel für die Kabeleinführungen für Kanal 1 bzw. Kanal 2 entfernen.
3. Spezialkabeleinführung (welche mit den Sensoren mitgeliefert wird) demontieren.
Beide Sensorverbindungskabel durch den Deckel (b) der Kabelverschraubung in
den Anschlussklemmenraum führen.
4. Die Kabelfesthaltehülsen (c) der beiden Sensorkabel exakt nebeneinander platzie-
ren (Detail C). Erdkontaktklemmen (d) in Position und festschrauben.
PROline Prosonic Flow 93 PROFIBUS DP/PA
4
3
2
1
.
B
