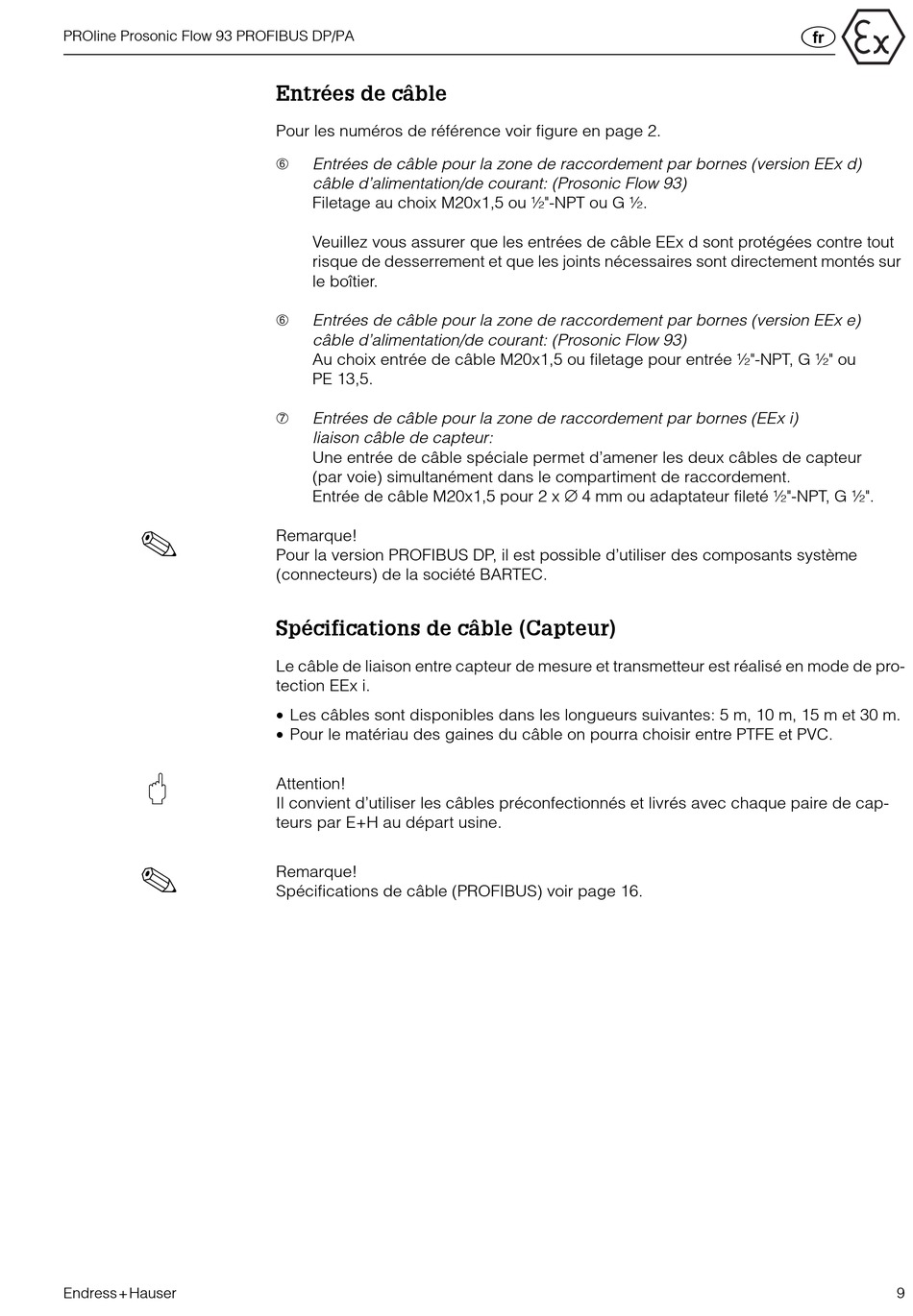

PROline Prosonic Flow 93 PROFIBUS DP/PA
!
"
!
Endress+Hauser
Entrées de câble
Pour les numéros de référence voir figure en page 2.
➅
Entrées de câble pour la zone de raccordement par bornes (version EEx d)
câble d'alimentation/de courant: (Prosonic Flow 93)
Filetage au choix M20x1,5 ou ½"-NPT ou G ½.
Veuillez vous assurer que les entrées de câble EEx d sont protégées contre tout
risque de desserrement et que les joints nécessaires sont directement montés sur
le boîtier.
➅
Entrées de câble pour la zone de raccordement par bornes (version EEx e)
câble d'alimentation/de courant: (Prosonic Flow 93)
Au choix entrée de câble M20x1,5 ou filetage pour entrée ½"-NPT, G ½" ou
PE 13,5.
➆
Entrées de câble pour la zone de raccordement par bornes (EEx i)
liaison câble de capteur:
Une entrée de câble spéciale permet d'amener les deux câbles de capteur
(par voie) simultanément dans le compartiment de raccordement.
Entrée de câble M20x1,5 pour 2 x ∅ 4 mm ou adaptateur fileté ½"-NPT, G ½".
Remarque!
Pour la version PROFIBUS DP, il est possible d'utiliser des composants système
(connecteurs) de la société BARTEC.
Spécifications de câble (Capteur)
Le câble de liaison entre capteur de mesure et transmetteur est réalisé en mode de pro-
tection EEx i.
• Les câbles sont disponibles dans les longueurs suivantes: 5 m, 10 m, 15 m et 30 m.
• Pour le matériau des gaines du câble on pourra choisir entre PTFE et PVC.
Attention!
Il convient d'utiliser les câbles préconfectionnés et livrés avec chaque paire de cap-
teurs par E+H au départ usine.
Remarque!
Spécifications de câble (PROFIBUS) voir page 16.
=
9
