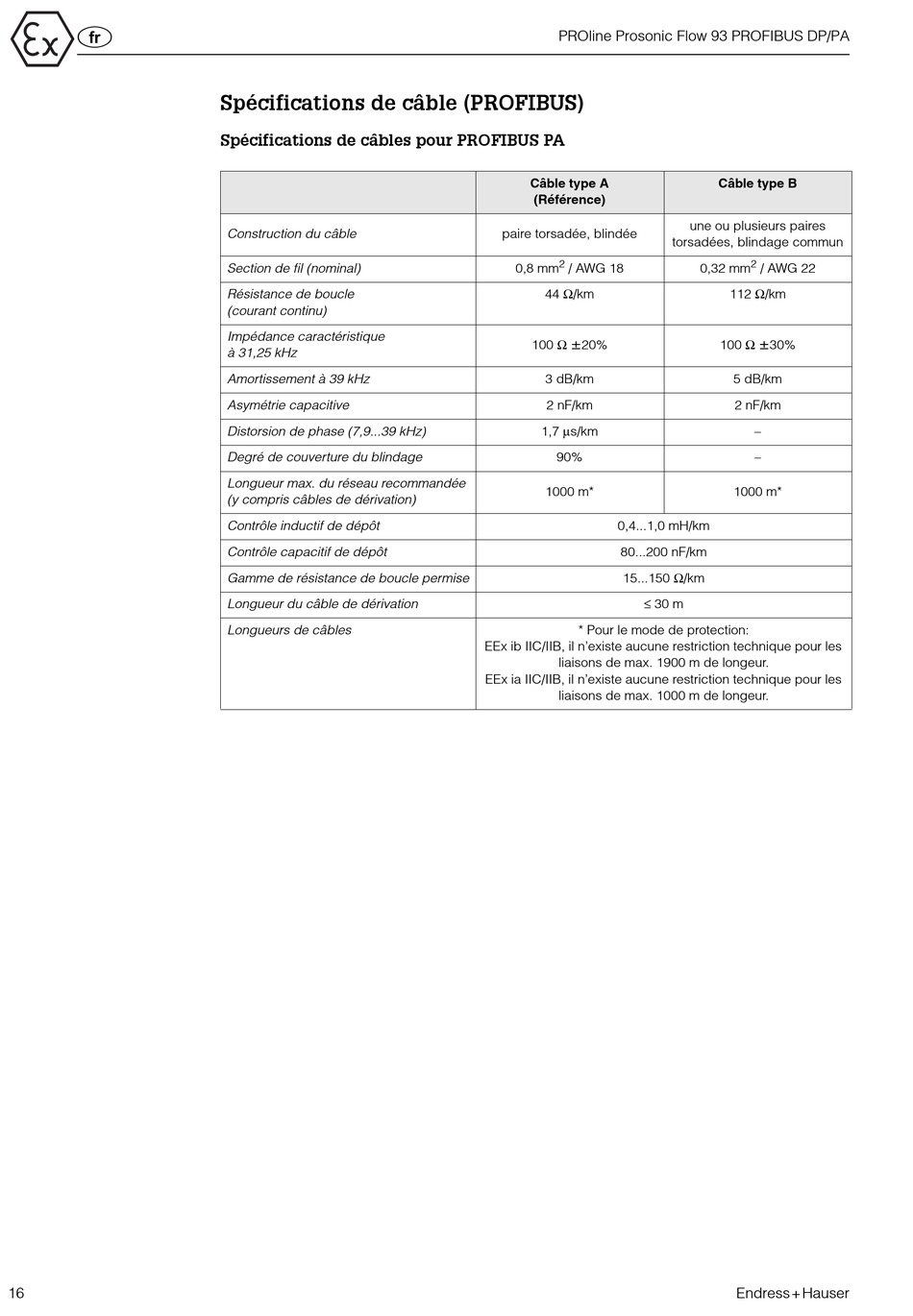

Spécifications de câble (PROFIBUS)
Spécifications de câbles pour PROFIBUS PA
Construction du câble
Section de fil (nominal)
Résistance de boucle
(courant continu)
Impédance caractéristique
à 31,25 kHz
Amortissement à 39 kHz
Asymétrie capacitive
Distorsion de phase (7,9...39 kHz)
Degré de couverture du blindage
Longueur max. du réseau recommandée
(y compris câbles de dérivation)
Contrôle inductif de dépôt
Contrôle capacitif de dépôt
Gamme de résistance de boucle permise
Longueur du câble de dérivation
Longueurs de câbles
PROline Prosonic Flow 93 PROFIBUS DP/PA
Câble type A
(Référence)
paire torsadée, blindée
2
0,8 mm / AWG 18
44 Ω/km
100 Ω
±
20%
3 dB/km
2 nF/km
1,7 µs/km
90%
1000 m*
0,4...1,0 mH/km
80...200 nF/km
15...150 Ω/km
≤ 30 m
* Pour le mode de protection:
EEx ib IIC/IIB, il n'existe aucune restriction technique pour les
liaisons de max. 1900 m de longeur.
EEx ia IIC/IIB, il n'existe aucune restriction technique pour les
liaisons de max. 1000 m de longeur.
Câble type B
une ou plusieurs paires
torsadées, blindage commun
2
0,32 mm / AWG 22
112 Ω/km
100 Ω
±
30%
5 dB/km
2 nF/km
–
–
1000 m*
