PROline Prosonic Flow 93 PROFIBUS DP/PA
!
Endress+Hauser

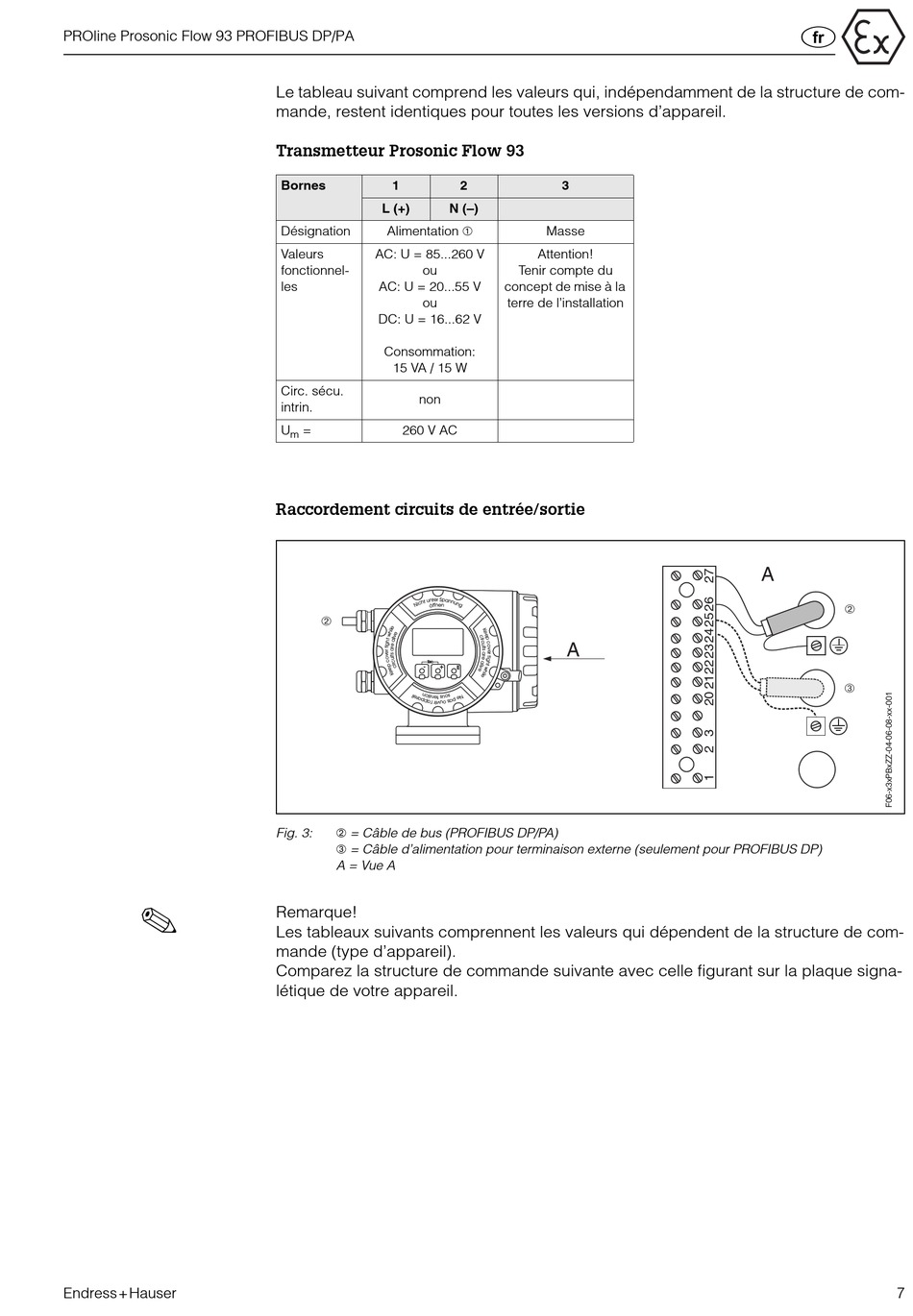

Le tableau suivant comprend les valeurs qui, indépendamment de la structure de com-
mande, restent identiques pour toutes les versions d'appareil.
Transmetteur Prosonic Flow 93
Bornes 1
L (+)
Alimentation ➀
Désignation
Valeurs AC: U = 85...260 V
fonctionnel- ou
les AC: U = 20...55 V
ou
DC: U = 16...62 V
Consommation:
15 VA / 15 W
Circ. sécu.
non
intrin.
U = 260 V AC
m
Raccordement circuits de entrée/sortie
r
➁
Esc
-
+
➁ = Câble de bus (PROFIBUS DP/PA)
Fig. 3:
➂ = Câble d'alimentation pour terminaison externe (seulement pour PROFIBUS DP)
A = Vue A
Remarque!
Les tableaux suivants comprennent les valeurs qui dépendent de la structure de com-
mande (type d'appareil).
Comparez la structure de commande suivante avec celle figurant sur la plaque signa-
létique de votre appareil.
2 3
N (–)
Masse
Attention!
Tenir compte du
concept de mise à la
terre de l'installation
A
E
=
A
➁
➂
7
