PROline Prosonic Flow 93 PROFIBUS DP/PA
!
Endress+Hauser

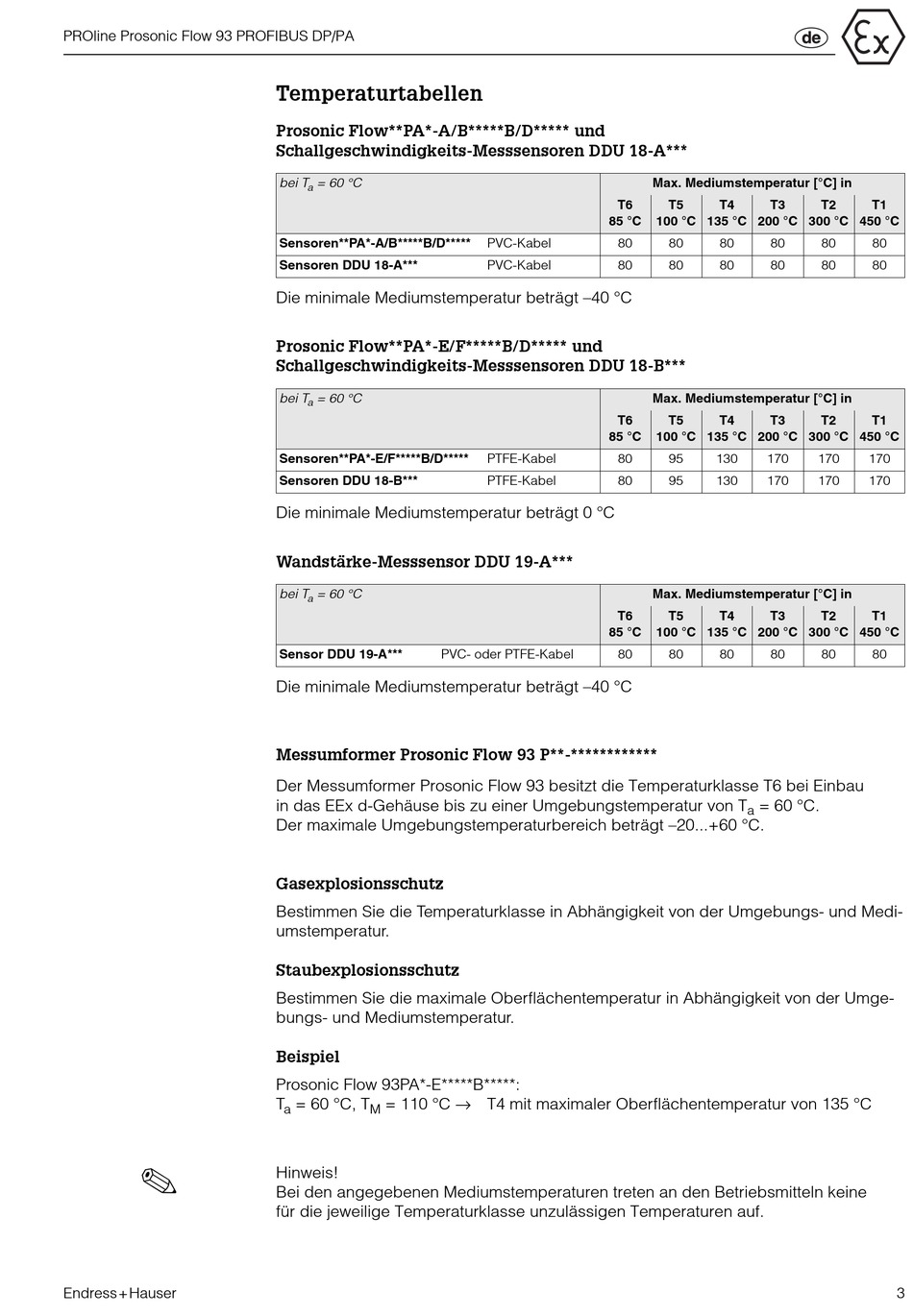

Temperaturtabellen
Prosonic Flow**PA*-A/B*****B/D***** und
Schallgeschwindigkeits-Messsensoren DDU 18-A***
bei T = 60 °C
a
Sensoren**PA*-A/B*****B/D*****
Sensoren DDU 18-A***
Die minimale Mediumstemperatur beträgt –40 °C
Prosonic Flow**PA*-E/F*****B/D***** und
Schallgeschwindigkeits-Messsensoren DDU 18-B***
bei T = 60 °C
a
Sensoren**PA*-E/F*****B/D*****
Sensoren DDU 18-B***
Die minimale Mediumstemperatur beträgt 0 °C
Wandstärke-Messsensor DDU 19-A***
bei T = 60 °C
a
Sensor DDU 19-A*** PVC- oder PTFE-Kabel
Die minimale Mediumstemperatur beträgt –40 °C
Messumformer Prosonic Flow 93 P**-************
Der Messumformer Prosonic Flow 93 besitzt die Temperaturklasse T6 bei Einbau
in das EEx d-Gehäuse bis zu einer Umgebungstemperatur von T
Der maximale Umgebungstemperaturbereich beträgt –20...+60 °C.
Gasexplosionsschutz
Bestimmen Sie die Temperaturklasse in Abhängigkeit von der Umgebungs- und Medi-
umstemperatur.
Staubexplosionsschutz
Bestimmen Sie die maximale Oberflächentemperatur in Abhängigkeit von der Umge-
bungs- und Mediumstemperatur.
Beispiel
Prosonic Flow 93PA*-E*****B*****:
= 110 °C → T4 mit maximaler Oberflächentemperatur von 135 °C
T = 60 °C, T
a M
Hinweis!
Bei den angegebenen Mediumstemperaturen treten an den Betriebsmitteln keine
für die jeweilige Temperaturklasse unzulässigen Temperaturen auf.
Max. Mediumstemperatur [°C] in
T6
85 °C 100 °C
PVC-Kabel 80
PVC-Kabel 80
Max. Mediumstemperatur [°C] in
T6
85 °C 100 °C
PTFE-Kabel 80
PTFE-Kabel 80
Max. Mediumstemperatur [°C] in
T6
85 °C 100 °C
80
T5 T4 T3 T2
135 °C 200 °C 300 °C
80 80 80 80
80 80 80 80
T5 T4 T3 T2
135 °C 200 °C 300 °C
95 130 170 170
95 130 170 170
T5 T4 T3 T2
135 °C 200 °C 300 °C
80 80 80 80
= 60 °C.
a
T1
450 °C
80
80
T1
450 °C
170
170
T1
450 °C
80
