Raccordement des câbles de liaison
Danger!
Couper l'alimentation avant d'ouvrir le compartiment de raccordement. Ne pas installer
ni câbler l'appareil sous tension. Un non-respect de ces consignes peut entrainer la
détérioration de composants électroniques.
B
a

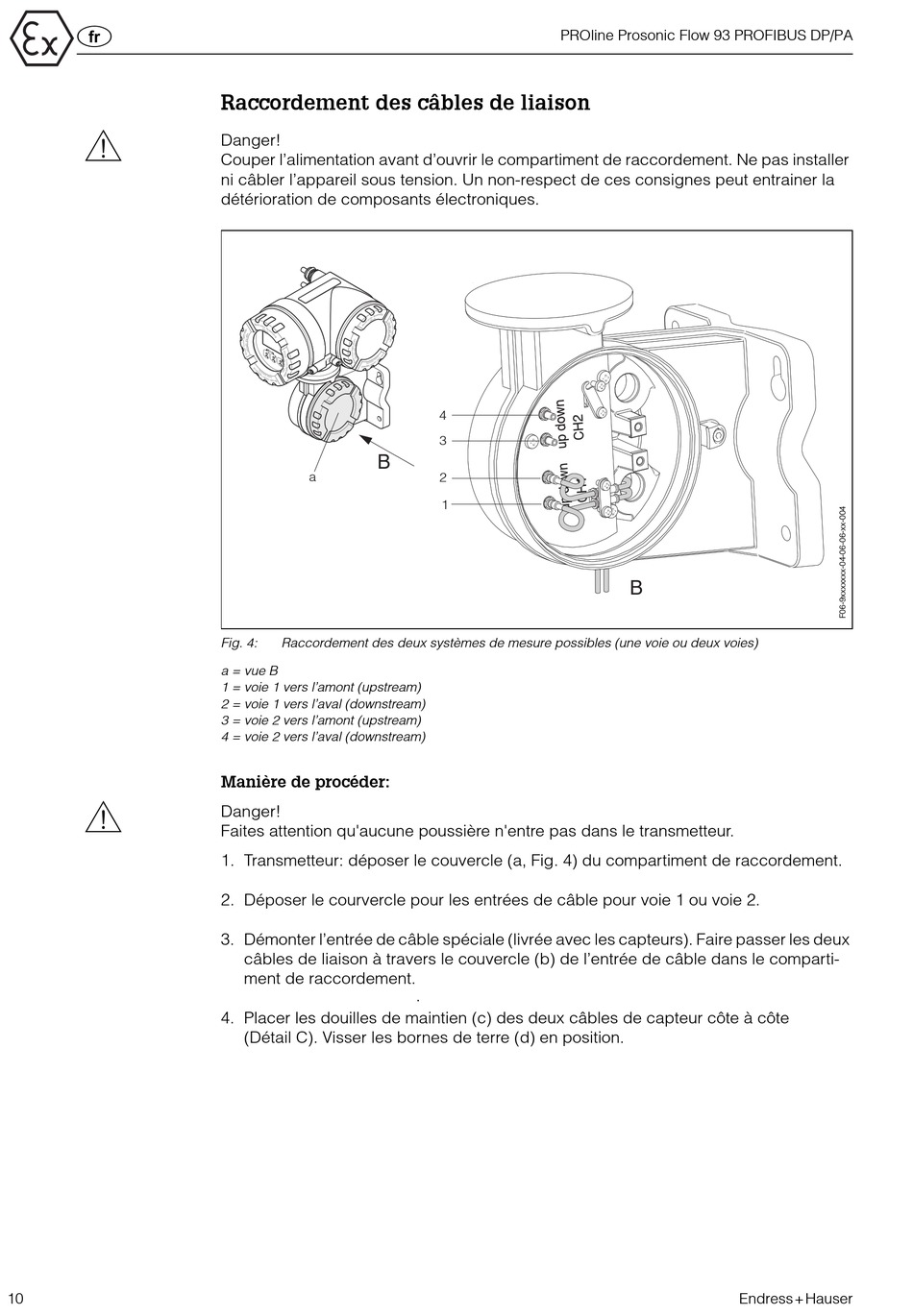

Fig. 4: Raccordement des deux systèmes de mesure possibles (une voie ou deux voies)
a = vue B
1 = voie 1 vers l'amont (upstream)
2 = voie 1 vers l'aval (downstream)
3 = voie 2 vers l'amont (upstream)
4 = voie 2 vers l'aval (downstream)
Manière de procéder:
Danger!
Faites attention qu'aucune poussière n'entre pas dans le transmetteur.
1. Transmetteur: déposer le couvercle (a, Fig. 4) du compartiment de raccordement.
2. Déposer le courvercle pour les entrées de câble pour voie 1 ou voie 2.
3. Démonter l'entrée de câble spéciale (livrée avec les capteurs). Faire passer les deux
câbles de liaison à travers le couvercle (b) de l'entrée de câble dans le comparti-
ment de raccordement.
4. Placer les douilles de maintien (c) des deux câbles de capteur côte à côte
(Détail C). Visser les bornes de terre (d) en position.
PROline Prosonic Flow 93 PROFIBUS DP/PA
4
3
2
1
.
B
