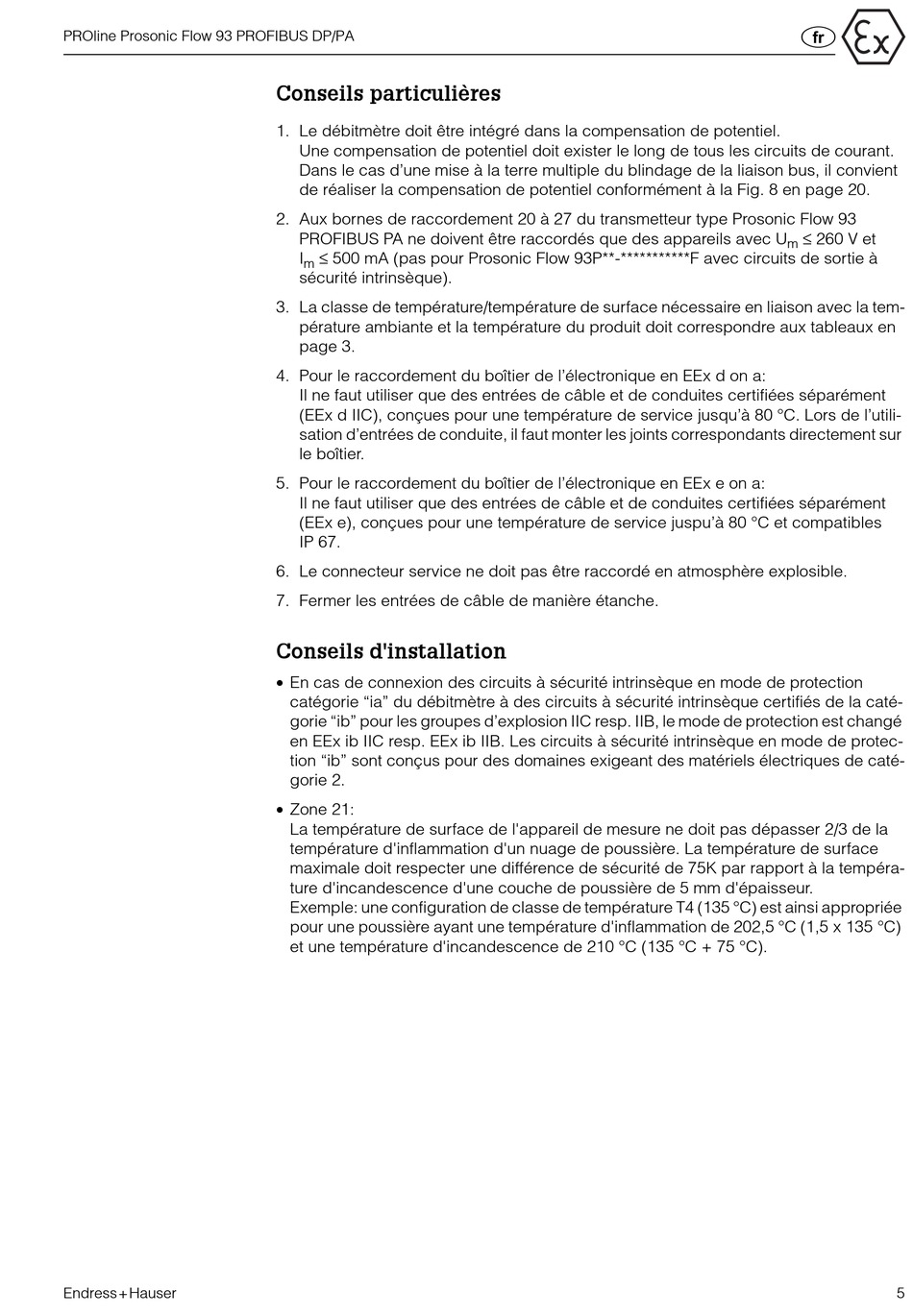

PROline Prosonic Flow 93 PROFIBUS DP/PA
Endress+Hauser
Conseils particulières
1. Le débitmètre doit être intégré dans la compensation de potentiel.
Une compensation de potentiel doit exister le long de tous les circuits de courant.
Dans le cas d'une mise à la terre multiple du blindage de la liaison bus, il convient
de réaliser la compensation de potentiel conformément à la Fig. 8 en page 20.
2. Aux bornes de raccordement 20 à 27 du transmetteur type Prosonic Flow 93
PROFIBUS PA ne doivent être raccordés que des appareils avec U
≤ 500 mA (pas pour Prosonic Flow 93P**-***********F avec circuits de sortie à
I
m
sécurité intrinsèque).
3. La classe de température/température de surface nécessaire en liaison avec la tem-
pérature ambiante et la température du produit doit correspondre aux tableaux en
page 3.
4. Pour le raccordement du boîtier de l'électronique en EEx d on a:
Il ne faut utiliser que des entrées de câble et de conduites certifiées séparément
(EEx d IIC), conçues pour une température de service jusqu'à 80 °C. Lors de l'utili-
sation d'entrées de conduite, il faut monter les joints correspondants directement sur
le boîtier.
5. Pour le raccordement du boîtier de l'électronique en EEx e on a:
Il ne faut utiliser que des entrées de câble et de conduites certifiées séparément
(EEx e), conçues pour une température de service juspu'à 80 °C et compatibles
IP 67.
6. Le connecteur service ne doit pas être raccordé en atmosphère explosible.
7. Fermer les entrées de câble de manière étanche.

Conseils d'installation

• En cas de connexion des circuits à sécurité intrinsèque en mode de protection
catégorie "ia" du débitmètre à des circuits à sécurité intrinsèque certifiés de la caté-
gorie "ib" pour les groupes d'explosion IIC resp. IIB, le mode de protection est changé
en EEx ib IIC resp. EEx ib IIB. Les circuits à sécurité intrinsèque en mode de protec-
tion "ib" sont conçus pour des domaines exigeant des matériels électriques de caté-
gorie 2.
• Zone 21:
La température de surface de l'appareil de mesure ne doit pas dépasser 2/3 de la
température d'inflammation d'un nuage de poussière. La température de surface
maximale doit respecter une différence de sécurité de 75K par rapport à la tempéra-
ture d'incandescence d'une couche de poussière de 5 mm d'épaisseur.
Exemple: une configuration de classe de température T4 (135 °C) est ainsi appropriée
pour une poussière ayant une température d'inflammation de 202,5 °C (1,5 x 135 °C)
et une température d'incandescence de 210 °C (135 °C + 75 °C).
=
≤ 260 V et
m
