Endress+Hauser PROline prosonic flow 93 Ex-Dokumentation Zu Den Betriebsanleitungen Seite 10

#
#
8

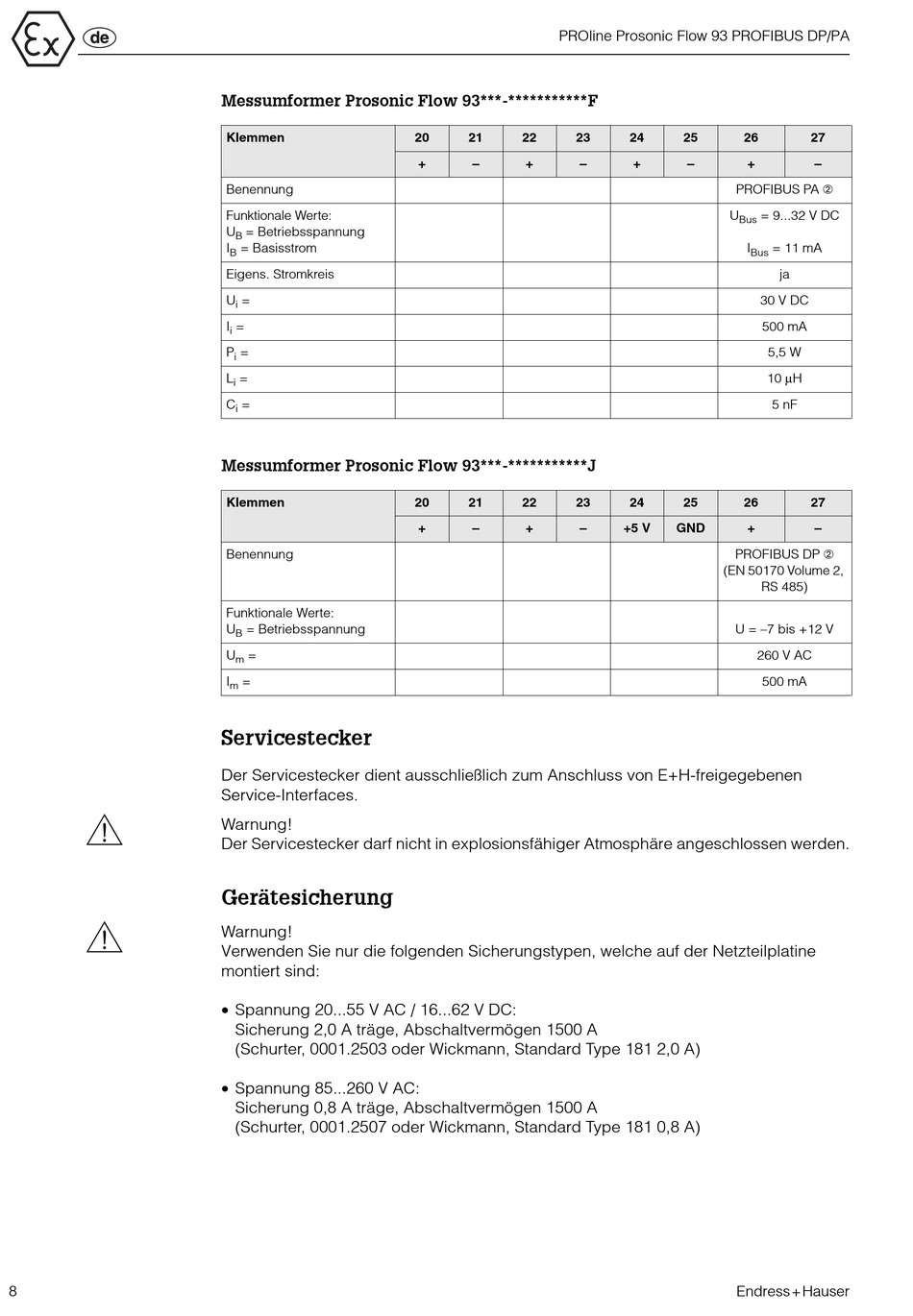

Messumformer Prosonic Flow 93***-***********F
Klemmen
Benennung
Funktionale Werte:
U = Betriebsspannung
B
I = Basisstrom
B
Eigens. Stromkreis
U =
i
I =
i
P =
i
L =
i
C =
i
Messumformer Prosonic Flow 93***-***********J
Klemmen
Benennung
Funktionale Werte:
U = Betriebsspannung
B
U =
m
I =
m
Servicestecker
Der Servicestecker dient ausschließlich zum Anschluss von E+H-freigegebenen
Service-Interfaces.
Warnung!
Der Servicestecker darf nicht in explosionsfähiger Atmosphäre angeschlossen werden.
Gerätesicherung
Warnung!
Verwenden Sie nur die folgenden Sicherungstypen, welche auf der Netzteilplatine
montiert sind:
• Spannung 20...55 V AC / 16...62 V DC:
Sicherung 2,0 A träge, Abschaltvermögen 1500 A
(Schurter, 0001.2503 oder Wickmann, Standard Type 181 2,0 A)
• Spannung 85...260 V AC:
Sicherung 0,8 A träge, Abschaltvermögen 1500 A
(Schurter, 0001.2507 oder Wickmann, Standard Type 181 0,8 A)
PROline Prosonic Flow 93 PROFIBUS DP/PA
20 21 22 23
+ – + –
20 21 22 23
+ – + –
24 25 26
+ – +
PROFIBUS PA ➁
U = 9...32 V DC
Bus
I = 11 mA
Bus
ja
30 V DC
500 mA
5,5 W
10 µH
5 nF
24 25 26
+5 V GND +
PROFIBUS DP ➁
(EN 50170 Volume 2,
RS 485)
U = –7 bis +12 V
260 V AC
500 mA
Endress+Hauser
27
–
27
–
