3.2

Aufbau des Sensors

1
8

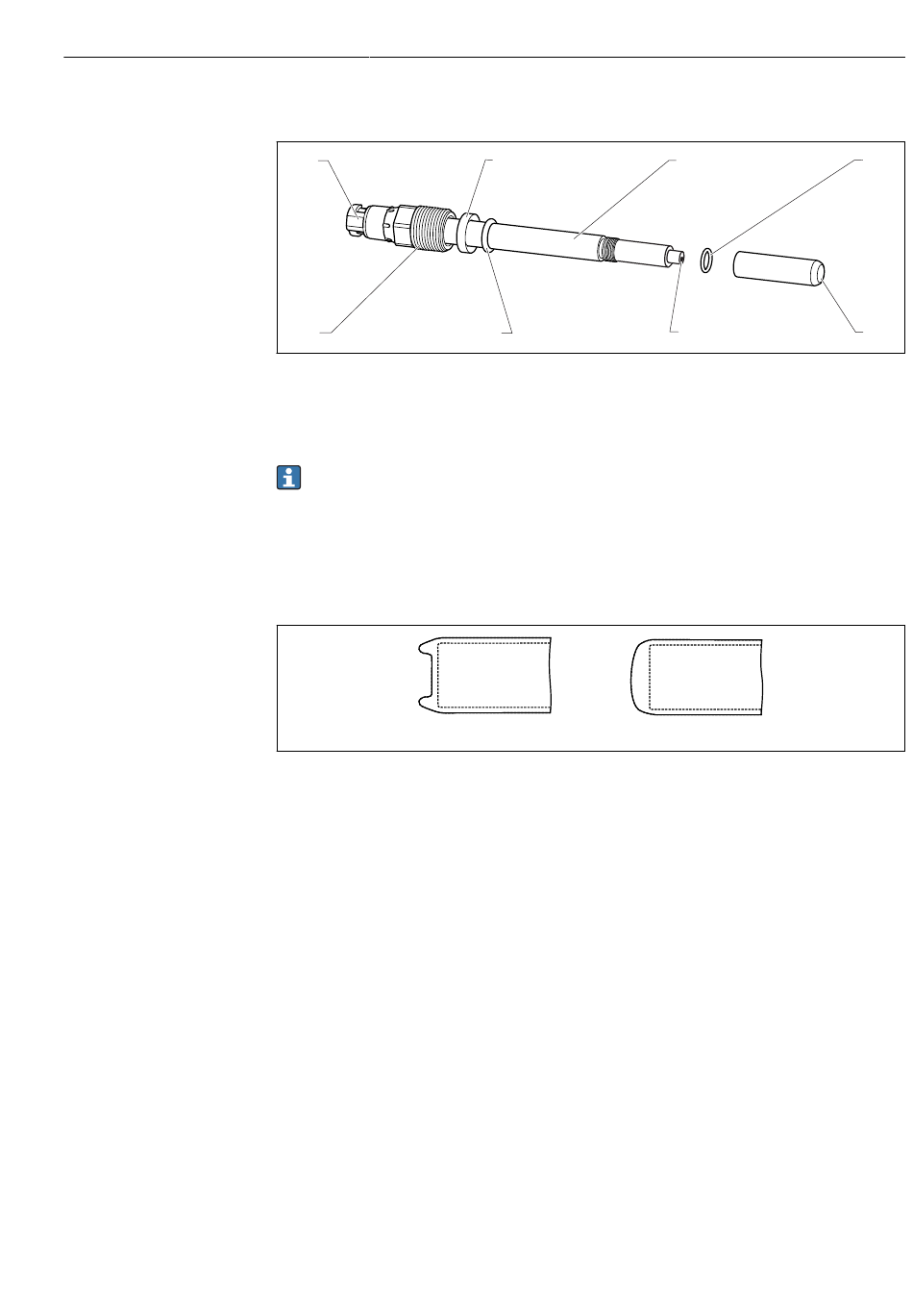

 1 Memosens COS81D
1 Memosens Steckkopf mit Optik-Baugruppe
2 Druckring
3 Sensorschaft
4 O-Ring Sensorschaft
Bei der Produktkonfiguration muss die Eignung der ausgewählten Werkstoffe für den
Prozesseinsatz bewertet werden.
Bei Prozessbedingungen, welche über die Beständigkeit der Werkstoffe hinausgehen,
kann sich die Lebensdauer der Werkstoffe möglicherweise verkürzen und eine War-
tung erforderlich machen.
Die Spotkappe des Sensors kann entweder in c-Form oder in u-Form ausgeführt sein.
 2 Design der Spotkappe
1 u-Form
2 c-Form
Der Sensor besteht aus folgenden Funktionseinheiten:
• Sensorschaft
• Sensorkopf mit Optik (Emitter und Detektor)
• Fluoreszenzkappe
• Schutzkorb
Alternativ zum Standard-Schutzkorb können weitere Schutzkorbmodelle und eine Reini-
gungseinheit verwendet werden. Die Reinigungseinheit eignet sich für den Eintauchbe-
trieb.
3.3

Memosens-Technologie

Sensoren mit Memosens-Protokoll haben eine integrierte Elektronik, die Kalibrierdaten
und weitere Informationen speichert. Die Sensordaten werden beim Anschluss des Sensors
automatisch an den Messumformer übertragen und zur Berechnung des Messwerts ver-
wendet.
‣
Über das entsprechende DIAG-Menü die Sensordaten abrufen.
Gerätebeschreibung, Funktionsweise
2
7
5 Spotkappe
6 Lichtwellenleiter mit Temperatursensor
7 Prozessdichtung 10,77 x 2,62 mm
8 Prozessanschluss Pg 13,5
1
3
6
2
4
5
A0027181
A0034733
