PROline Prosonic Flow 93 PROFIBUS DP/PA
"
#
Endress+Hauser
f
e
b

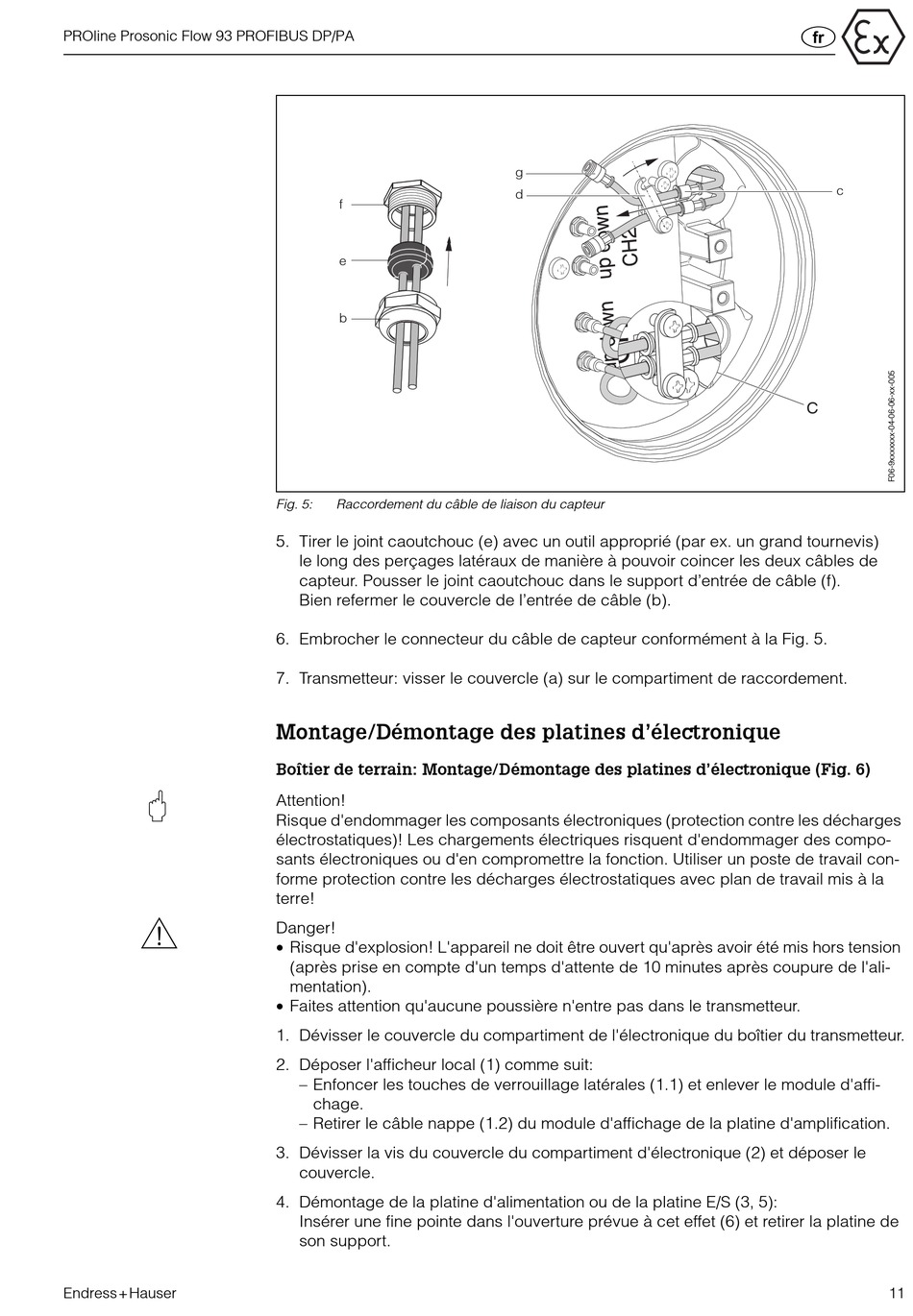

Fig. 5: Raccordement du câble de liaison du capteur
5. Tirer le joint caoutchouc (e) avec un outil approprié (par ex. un grand tournevis)
le long des perçages latéraux de manière à pouvoir coincer les deux câbles de
capteur. Pousser le joint caoutchouc dans le support d'entrée de câble (f).
Bien refermer le couvercle de l'entrée de câble (b).
6. Embrocher le connecteur du câble de capteur conformément à la Fig. 5.
7. Transmetteur: visser le couvercle (a) sur le compartiment de raccordement.
Montage/Démontage des platines d'électronique
Boîtier de terrain: Montage/Démontage des platines d'électronique (Fig. 6)
Attention!
Risque d'endommager les composants électroniques (protection contre les décharges
électrostatiques)! Les chargements électriques risquent d'endommager des compo-
sants électroniques ou d'en compromettre la fonction. Utiliser un poste de travail con-
forme protection contre les décharges électrostatiques avec plan de travail mis à la
terre!
Danger!
• Risque d'explosion! L'appareil ne doit être ouvert qu'après avoir été mis hors tension
(après prise en compte d'un temps d'attente de 10 minutes après coupure de l'ali-
mentation).
• Faites attention qu'aucune poussière n'entre pas dans le transmetteur.
1. Dévisser le couvercle du compartiment de l'électronique du boîtier du transmetteur.
2. Déposer l'afficheur local (1) comme suit:
– Enfoncer les touches de verrouillage latérales (1.1) et enlever le module d'affi-
chage.
– Retirer le câble nappe (1.2) du module d'affichage de la platine d'amplification.
3. Dévisser la vis du couvercle du compartiment d'électronique (2) et déposer le
couvercle.
4. Démontage de la platine d'alimentation ou de la platine E/S (3, 5):
Insérer une fine pointe dans l'ouverture prévue à cet effet (6) et retirer la platine de
son support.
g
d
=
c
C
11
