5. Démontage de la platine d'amplification (4):
– Retirer le connecteur du câble de signal (4.2) de la platine.
– Insérer une fine pointe dans l'ouverture prévue à cet effet (6) et retirer la platine de
son support.
Le montage se fait dans l'ordre inverse.
Attention!
N'utiliser que des pièces d'origine Endress+Hauser. Les circuits imprimés ne
devront être remplacés que par d'autres du même type.
6. Si lors des différentes étapes on ne peut garantir que la rigidité diélectrique de
l'appareil reste assurée, il convient de procéder à un contrôle selon les indications
du fabricant.
3
4.2
4.1
1.2
1
1.1

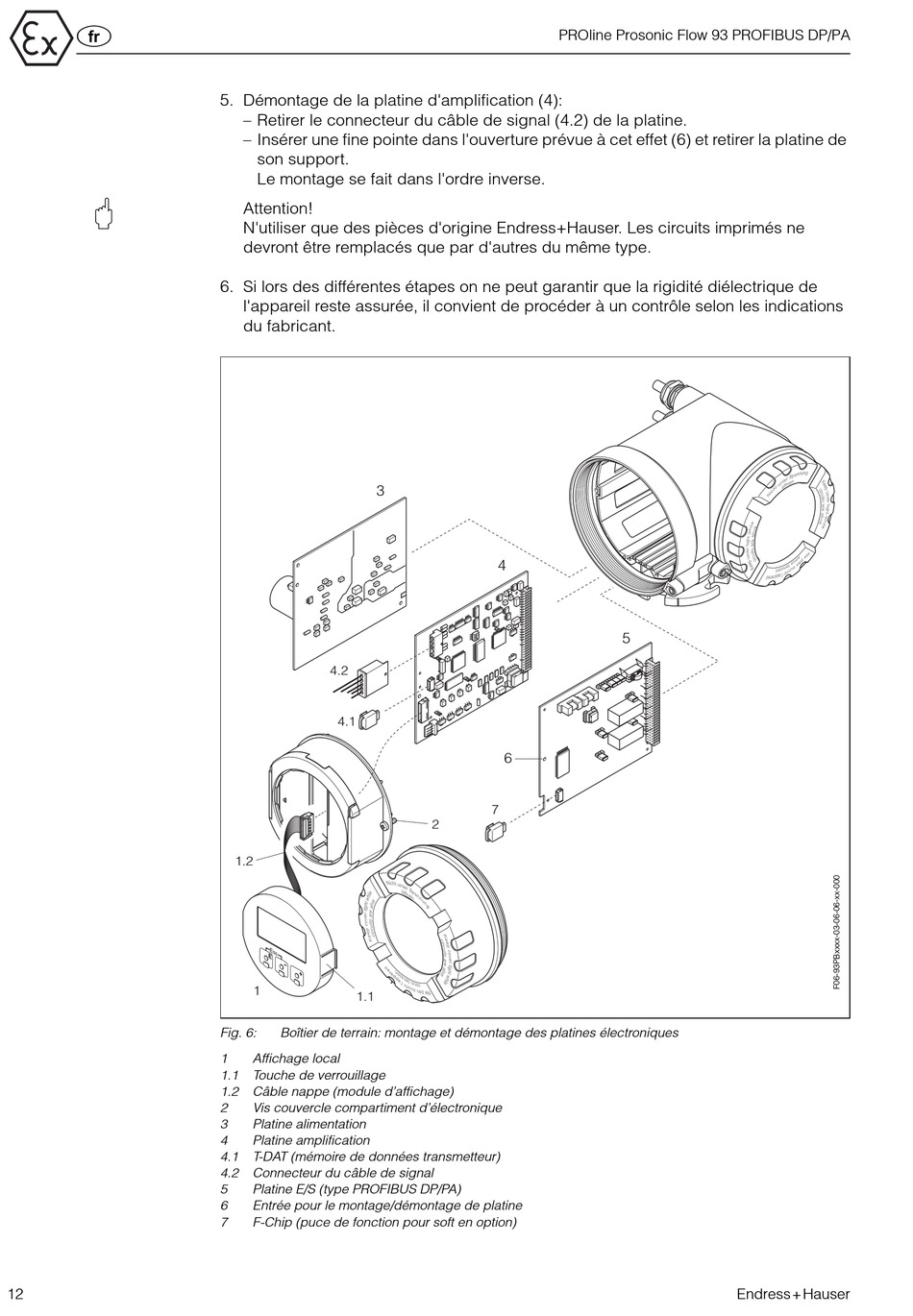

Fig. 6: Boîtier de terrain: montage et démontage des platines électroniques
1 Affichage local
1.1 Touche de verrouillage
1.2 Câble nappe (module d'affichage)
2 Vis couvercle compartiment d'électronique
3 Platine alimentation
4 Platine amplification
4.1 T-DAT (mémoire de données transmetteur)
4.2 Connecteur du câble de signal
5 Platine E/S (type PROFIBUS DP/PA)
6 Entrée pour le montage/démontage de platine
7 F-Chip (puce de fonction pour soft en option)
PROline Prosonic Flow 93 PROFIBUS DP/PA
4
6
7
2
5
