Endress+Hauser PROline prosonic flow 93 Ex-Dokumentation Zu Den Betriebsanleitungen Seite 4

➀
Ultraschall Messumformer Prosonic Flow 93 PROFIBUS DP/PA in:
EEx de [ia] IIC/IIB T6 oder EEx d [ia] IIC/IIB T6
Ex d-Gehäuse in IP 67
Ex d-Gehäuse in: EEx d bzw. EEx de
(In Abhängigkeit von der Zündschutzart ist eine
entsprechende Kabel- und Leitungseinführung zu wählen)
➁
Durchfluss-Messsensoren Prosonic Flow P (Clamp On) in:
EEx ib IIC/IIB T1-T6
Ex ibD 21 T1-T6
Sensorgehäuse in IP 68
Umgebungs- und Mediumstemperatur sowie Temperatur-
klasse bzw. Oberflächentemperatur siehe Seite 3.

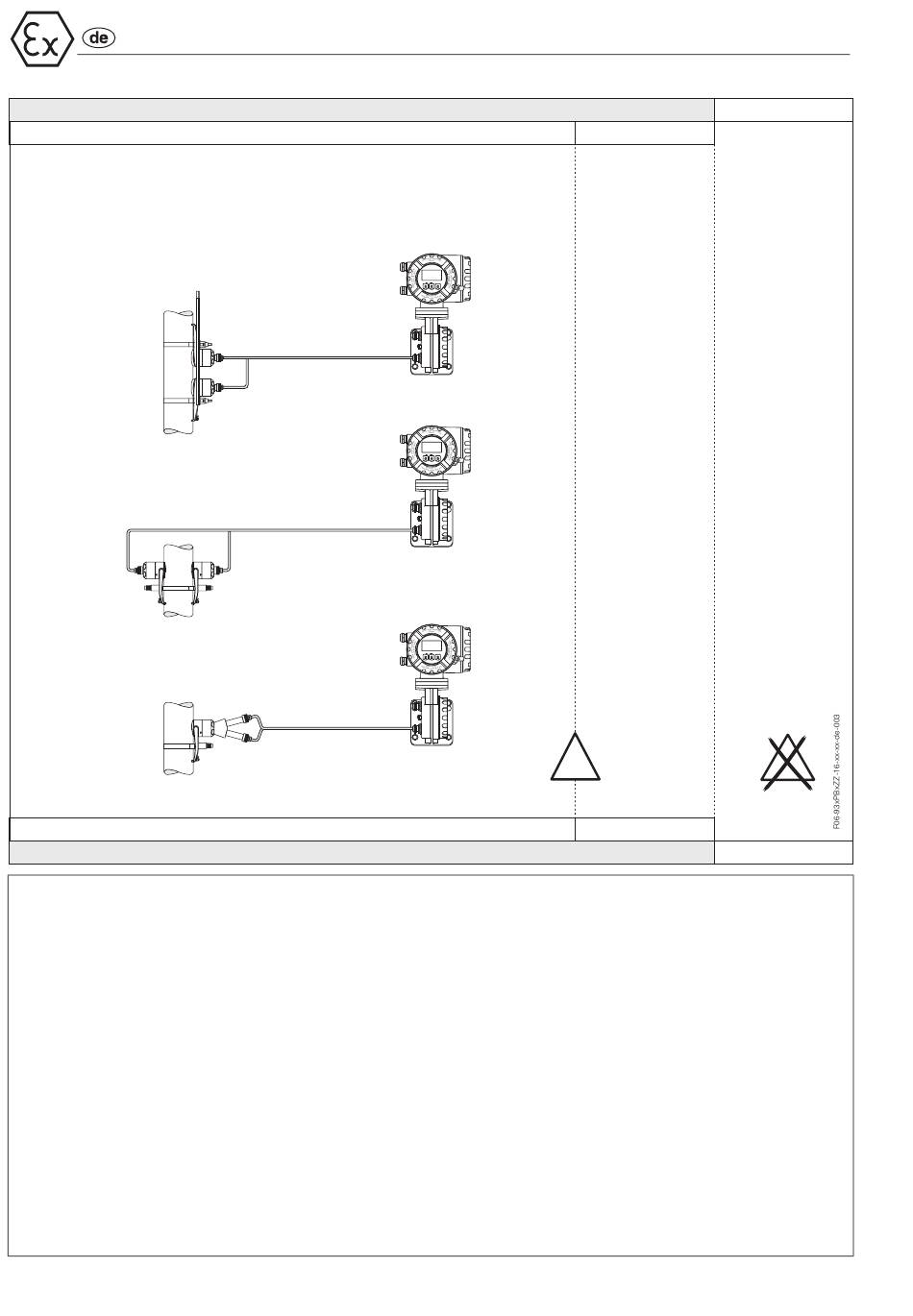

Die Zusammenschaltung der Komponenten
mit der Kennzeichnung II2(1)GD SYST EEx ia/ib IIC/IIB.
➅
Nummerierungsbezug
2
Explosionsgefährdeter Bereich
II2GD
➄
➁
➄
➂
➄
➃
Zone 1 / Zone 21
Explosionsgefährdeter Bereich
➀ ➄
und mit den Sensoren
➆
und siehe Seite 9.
➀
r
➅
Esc
-
+ E
➆
➀
r
➅
Esc
- + E
➆
➀
r
➅
Esc
-
+ E
➆
➂
Schallgeschwindigkeits-Messsensoren Prosonic Flow DDU 18
(Clamp On) in:
EEx ib IIC/IIB T1-T6
Ex ibD 21 T1-T6
Sensorgehäuse in IP 68
➃
Wandstärke-Messsensor Prosonic Flow DDU 19 (Clamp On) in:
EEx ib IIC/IIB T6
Ex ibD 21 T1-T6
Sensorgehäuse in IP 67
➄
Die sicherheitstechnisch maximal zulässige Kabellänge
beträgt 30 m. Als Verbindungsleitung zwischen Elektronik
und Messsensoren dürfen nur die vorkonfektionierten von
Endress+Hauser gelieferten Kabel verwendet werden.
Beschädigte Kabel müssen gegen unbeschädigte Kabel
ausgetauscht werden.
➁ ➂ ➃
, oder bildet das eigensichere System
PROline Prosonic Flow 93 PROFIBUS DP/PA
II3GD
EX
Zone 2 / Zone 22
Sicherer Bereich
EX
Sicherer Bereich
Endress+Hauser
