5. Ausbau der Messverstärkerplatine (4):
– Stecker des Sensorsignalkabels (4.2) von der Platine abziehen.
– Dünnen Stift in die dafür vorgesehene Öffnung (6) stecken und Platine aus
der Halterung ziehen.
6. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser. Leiterplatten dürfen nur
gegen solche gleichen Typs ausgetauscht werden.
7. Kann bei den Arbeitsschritten nicht sichergestellt werden, dass die Spannungs-
festigkeit des Geräts erhalten bleibt, ist eine entsprechende Prüfung gemäß Anga-
ben des Herstellers durchzuführen.
3
4.2
4.1
1.2
1
1.1

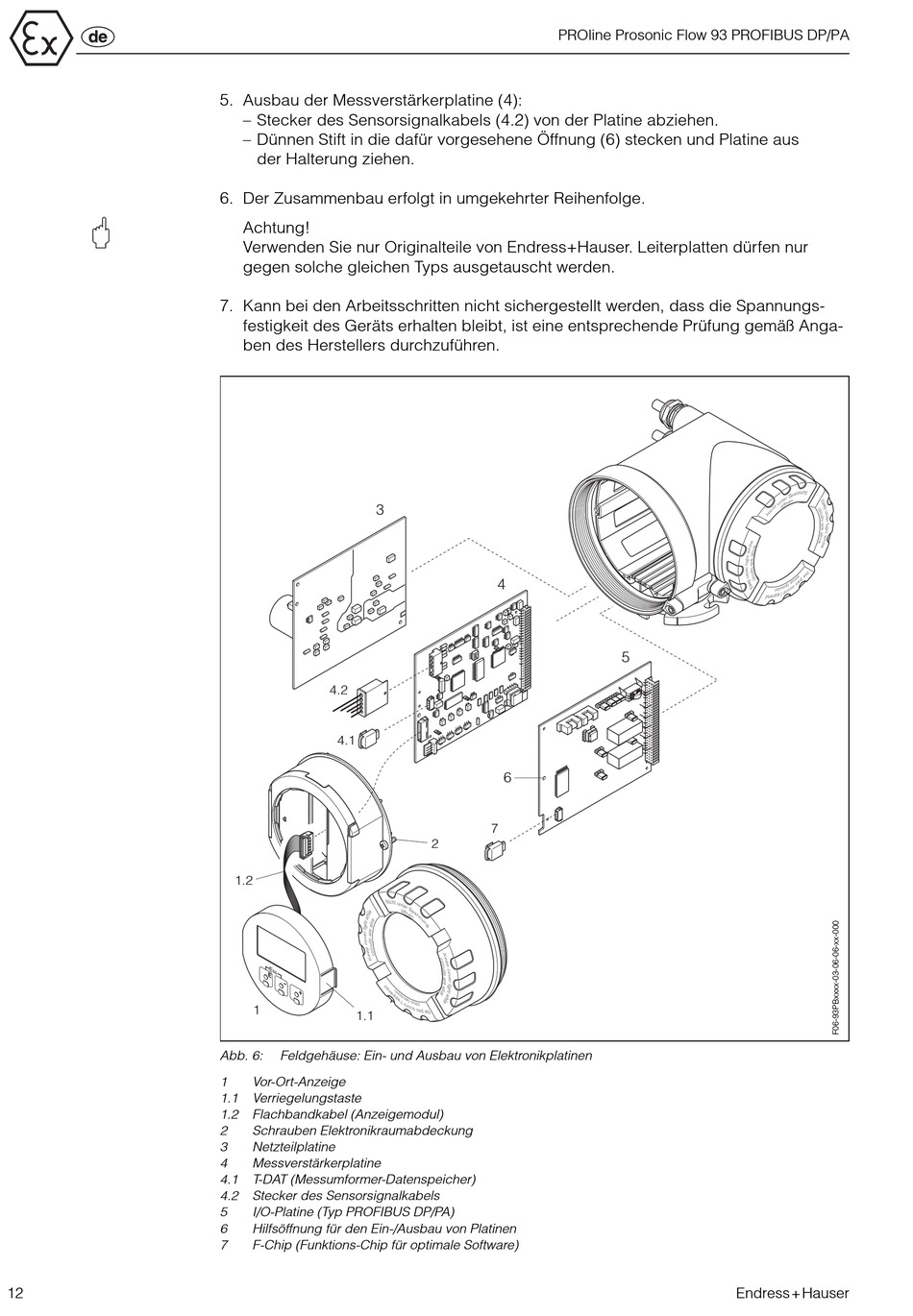

Abb. 6: Feldgehäuse: Ein- und Ausbau von Elektronikplatinen
1 Vor-Ort-Anzeige
1.1 Verriegelungstaste
1.2 Flachbandkabel (Anzeigemodul)
2 Schrauben Elektronikraumabdeckung
3 Netzteilplatine
4 Messverstärkerplatine
4.1 T-DAT (Messumformer-Datenspeicher)
4.2 Stecker des Sensorsignalkabels
5 I/O-Platine (Typ PROFIBUS DP/PA)
6 Hilfsöffnung für den Ein-/Ausbau von Platinen
7 F-Chip (Funktions-Chip für optimale Software)
PROline Prosonic Flow 93 PROFIBUS DP/PA
4
6
7
2
5
