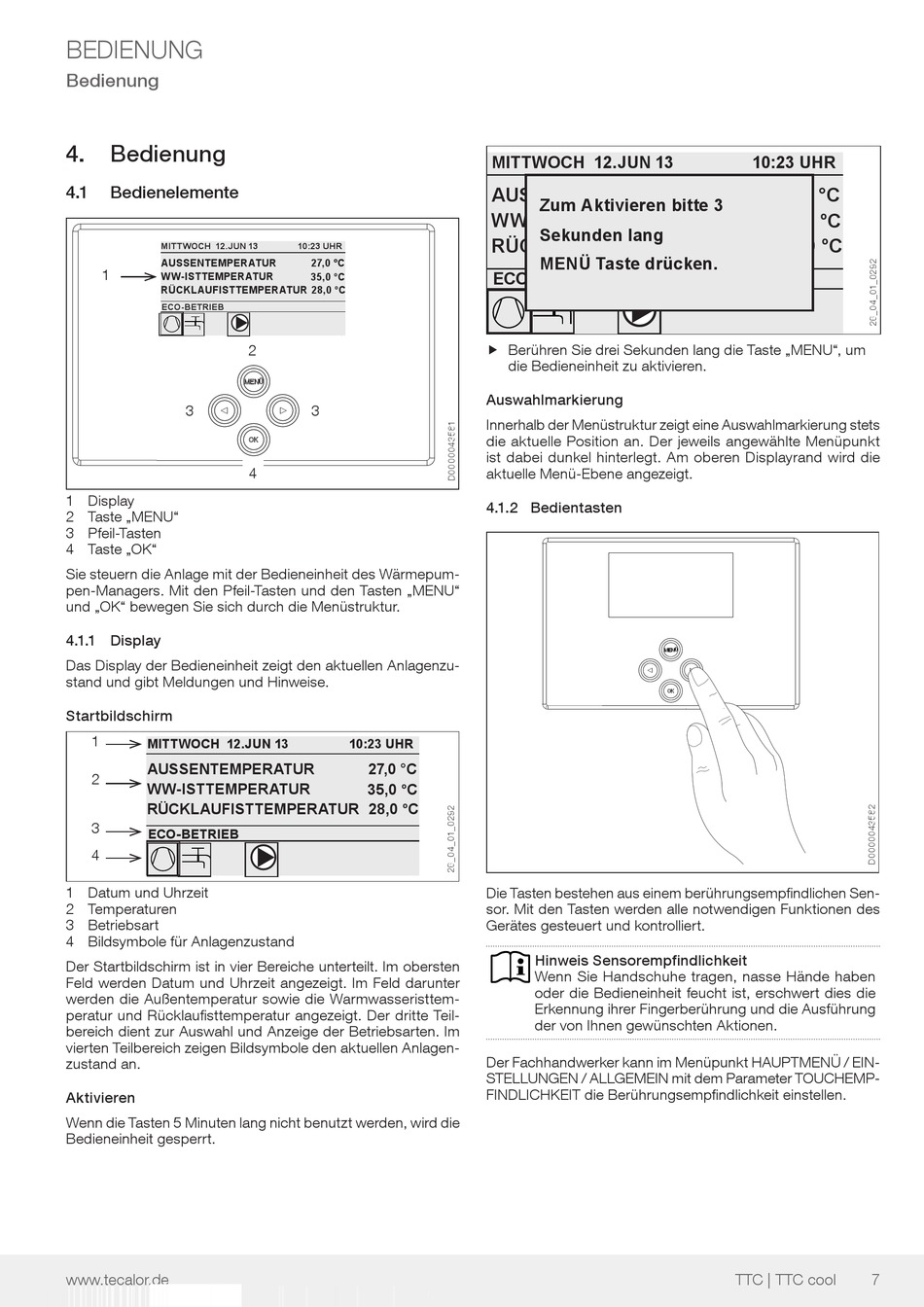

Bedienung; Bedienelemente - tecalor TTC 04 Bedienung Und Installation

BEDIENUNG

Bedienung
4. Bedienung
4.1

Bedienelemente

MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
1
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
ECO-BETRIEB
3
1 Display
2 Taste „MENU"
3 Pfeil-Tasten
4 Taste „OK"
Sie steuern die Anlage mit der Bedieneinheit des Wärmepum-
pen-Managers. Mit den Pfeil-Tasten und den Tasten „MENU"
und „OK" bewegen Sie sich durch die Menüstruktur.
4.1.1 Display
Das Display der Bedieneinheit zeigt den aktuellen Anlagenzu-
stand und gibt Meldungen und Hinweise.
Startbildschirm
1
MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
2
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
3
ECO-BETRIEB
4
1 Datum und Uhrzeit
2 Temperaturen
3 Betriebsart
4 Bildsymbole für Anlagenzustand
Der Startbildschirm ist in vier Bereiche unterteilt. Im obersten
Feld werden Datum und Uhrzeit angezeigt. Im Feld darunter
werden die Außentemperatur sowie die Warmwasseristtem-
peratur und Rücklaufisttemperatur angezeigt. Der dritte Teil-
bereich dient zur Auswahl und Anzeige der Betriebsarten. Im
vierten Teilbereich zeigen Bildsymbole den aktuellen Anlagen-
zustand an.
Aktivieren
Wenn die Tasten 5 Minuten lang nicht benutzt werden, wird die
Bedieneinheit gesperrt.
www.tecalor.de
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
2
3
4
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
Zum Aktivieren bitte 3
WW-ISTTEMPERATUR
Sekunden lang
RÜCKLAUFISTTEMPERATUR
MENÜ Taste drücken.
ECO-BETRIEB
f Berühren Sie drei Sekunden lang die Taste „MENU", um f
die Bedieneinheit zu aktivieren.
Auswahlmarkierung
Innerhalb der Menüstruktur zeigt eine Auswahlmarkierung stets
die aktuelle Position an. Der jeweils angewählte Menüpunkt
ist dabei dunkel hinterlegt. Am oberen Displayrand wird die
aktuelle Menü-Ebene angezeigt.
4.1.2 Bedientasten
Die Tasten bestehen aus einem berührungsempfindlichen Sen-
sor. Mit den Tasten werden alle notwendigen Funktionen des
Gerätes gesteuert und kontrolliert.
Hinweis Sensorempfindlichkeit
Wenn Sie Handschuhe tragen, nasse Hände haben
oder die Bedieneinheit feucht ist, erschwert dies die
Erkennung ihrer Fingerberührung und die Ausführung
der von Ihnen gewünschten Aktionen.
Der Fachhandwerker kann im Menüpunkt HAUPTMENÜ / EIN-
STELLUNGEN / ALLGEMEIN mit dem Parameter TOUCHEMP-
FINDLICHKEIT die Berührungsempfindlichkeit einstellen.
10:23 UHR
