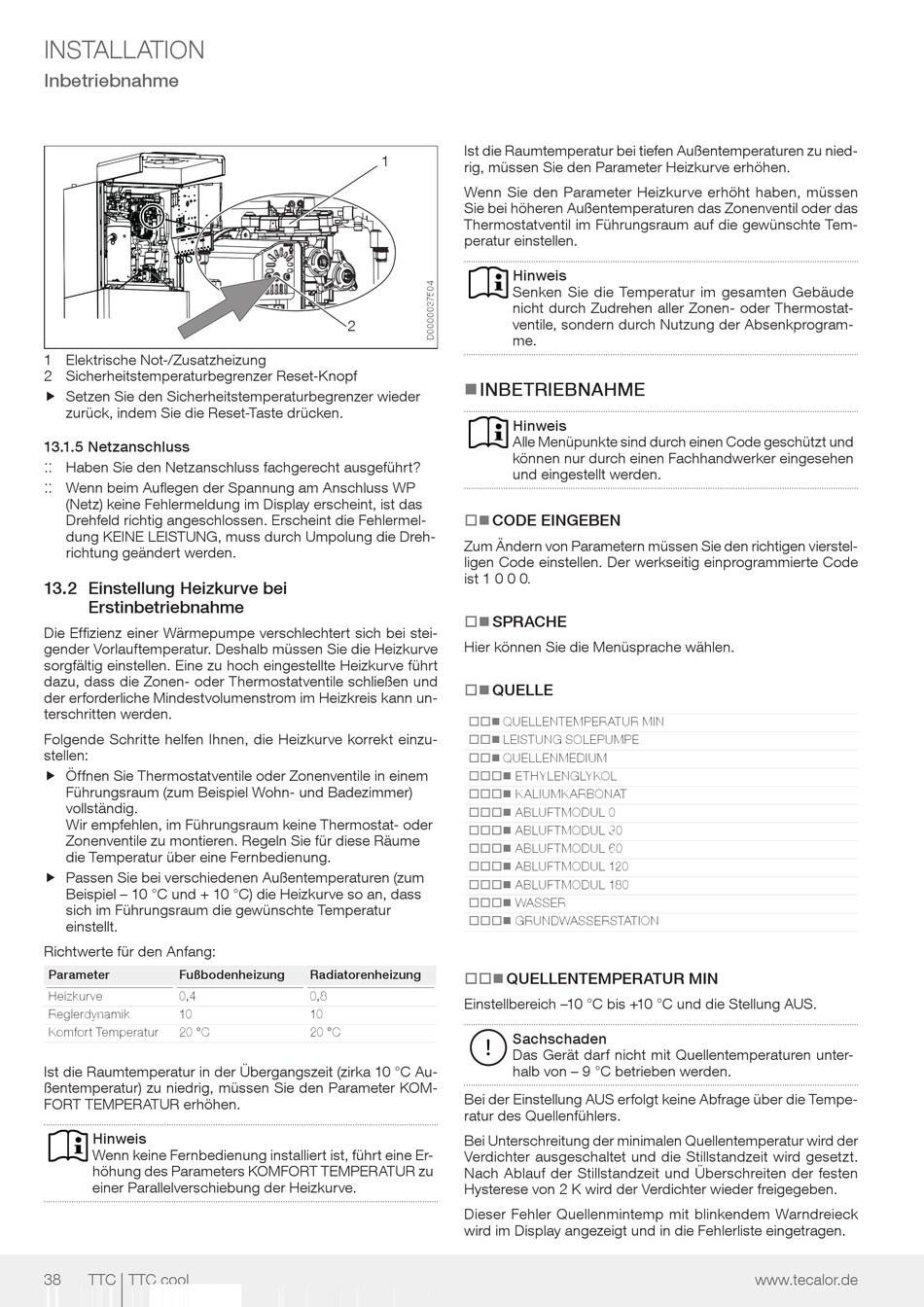

INSTALLATION
Inbetriebnahme
1 Elektrische Not-/Zusatzheizung
2 Sicherheitstemperaturbegrenzer Reset-Knopf
f Setzen Sie den Sicherheitstemperaturbegrenzer wieder f
zurück, indem Sie die Reset-Taste drücken.

13.1.5 Netzanschluss

:: ::
Haben Sie den Netzanschluss fachgerecht ausgeführt?
:: ::
Wenn beim Auflegen der Spannung am Anschluss WP
(Netz) keine Fehlermeldung im Display erscheint, ist das
Drehfeld richtig angeschlossen. Erscheint die Fehlermel-
dung KEINE LEISTUNG, muss durch Umpolung die Dreh-
richtung geändert werden.
13.2 Einstellung Heizkurve bei
Erstinbetriebnahme
Die Effizienz einer Wärmepumpe verschlechtert sich bei stei-
gender Vorlauftemperatur. Deshalb müssen Sie die Heizkurve
sorgfältig einstellen. Eine zu hoch eingestellte Heizkurve führt
dazu, dass die Zonen- oder Thermostatventile schließen und
der erforderliche Mindestvolumenstrom im Heizkreis kann un-
terschritten werden.
Folgende Schritte helfen Ihnen, die Heizkurve korrekt einzu-
stellen:
f Öffnen Sie Thermostatventile oder Zonenventile in einem f
Führungsraum (zum Beispiel Wohn- und Badezimmer)
vollständig.
Wir empfehlen, im Führungsraum keine Thermostat- oder
Zonenventile zu montieren. Regeln Sie für diese Räume
die Temperatur über eine Fernbedienung.
f Passen Sie bei verschiedenen Außentemperaturen (zum
f
Beispiel – 10 °C und + 10 °C) die Heizkurve so an, dass
sich im Führungsraum die gewünschte Temperatur
einstellt.
Richtwerte für den Anfang:
Parameter Fußbodenheizung
Heizkurve 0,4
Reglerdynamik 10
Komfort Temperatur 20 °C
Ist die Raumtemperatur in der Übergangszeit (zirka 10 °C Au-
ßentemperatur) zu niedrig, müssen Sie den Parameter KOM-
FORT TEMPERATUR erhöhen.
Hinweis
Wenn keine Fernbedienung installiert ist, führt eine Er-
höhung des Parameters KOMFORT TEMPERATUR zu
einer Parallelverschiebung der Heizkurve.
38 TTC | TTC cool
Ist die Raumtemperatur bei tiefen Außentemperaturen zu nied-
1
rig, müssen Sie den Parameter Heizkurve erhöhen.
Wenn Sie den Parameter Heizkurve erhöht haben, müssen
Sie bei höheren Außentemperaturen das Zonenventil oder das
Thermostatventil im Führungsraum auf die gewünschte Tem-
peratur einstellen.
2
„INBETRIEBNAHME „
… „
Zum Ändern von Parametern müssen Sie den richtigen vierstel-
ligen Code einstellen. Der werkseitig einprogrammierte Code
ist 1 0 0 0
… „
Hier können Sie die Menüsprache wählen.
… „
… …„
… …„
… …„
… ……„
… ……„
… ……„
… ……„
… ……„
… ……„
… ……„
… ……„
… ……„
Radiatorenheizung
… …„
0,8
Einstellbereich –10 °C bis +10 °C und die Stellung AUS.
10
20 °C
Bei der Einstellung AUS erfolgt keine Abfrage über die Tempe-
ratur des Quellenfühlers.
Bei Unterschreitung der minimalen Quellentemperatur wird der
Verdichter ausgeschaltet und die Stillstandzeit wird gesetzt.
Nach Ablauf der Stillstandzeit und Überschreiten der festen
Hysterese von 2 K wird der Verdichter wieder freigegeben.
Dieser Fehler Quellenmintemp mit blinkendem Warndreieck
wird im Display angezeigt und in die Fehlerliste eingetragen.
Hinweis
Senken Sie die Temperatur im gesamten Gebäude
nicht durch Zudrehen aller Zonen- oder Thermostat-
ventile, sondern durch Nutzung der Absenkprogram-
me.
Hinweis
Alle Menüpunkte sind durch einen Code geschützt und
können nur durch einen Fachhandwerker eingesehen
und eingestellt werden.
CODE EINGEBEN
.
SPRACHE
QUELLE
QUELLENTEMPERATUR MIN
LEISTUNG SOLEPUMPE
QUELLENMEDIUM
ETHYLENGLYKOL
KALIUMKARBONAT
ABLUFTMODUL 0
ABLUFTMODUL 30
ABLUFTMODUL 60
ABLUFTMODUL 120
ABLUFTMODUL 180
WASSER
GRUNDWASSERSTATION
QUELLENTEMPERATUR MIN
Sachschaden
!
Das Gerät darf nicht mit Quellentemperaturen unter-
halb von – 9 °C betrieben werden.
