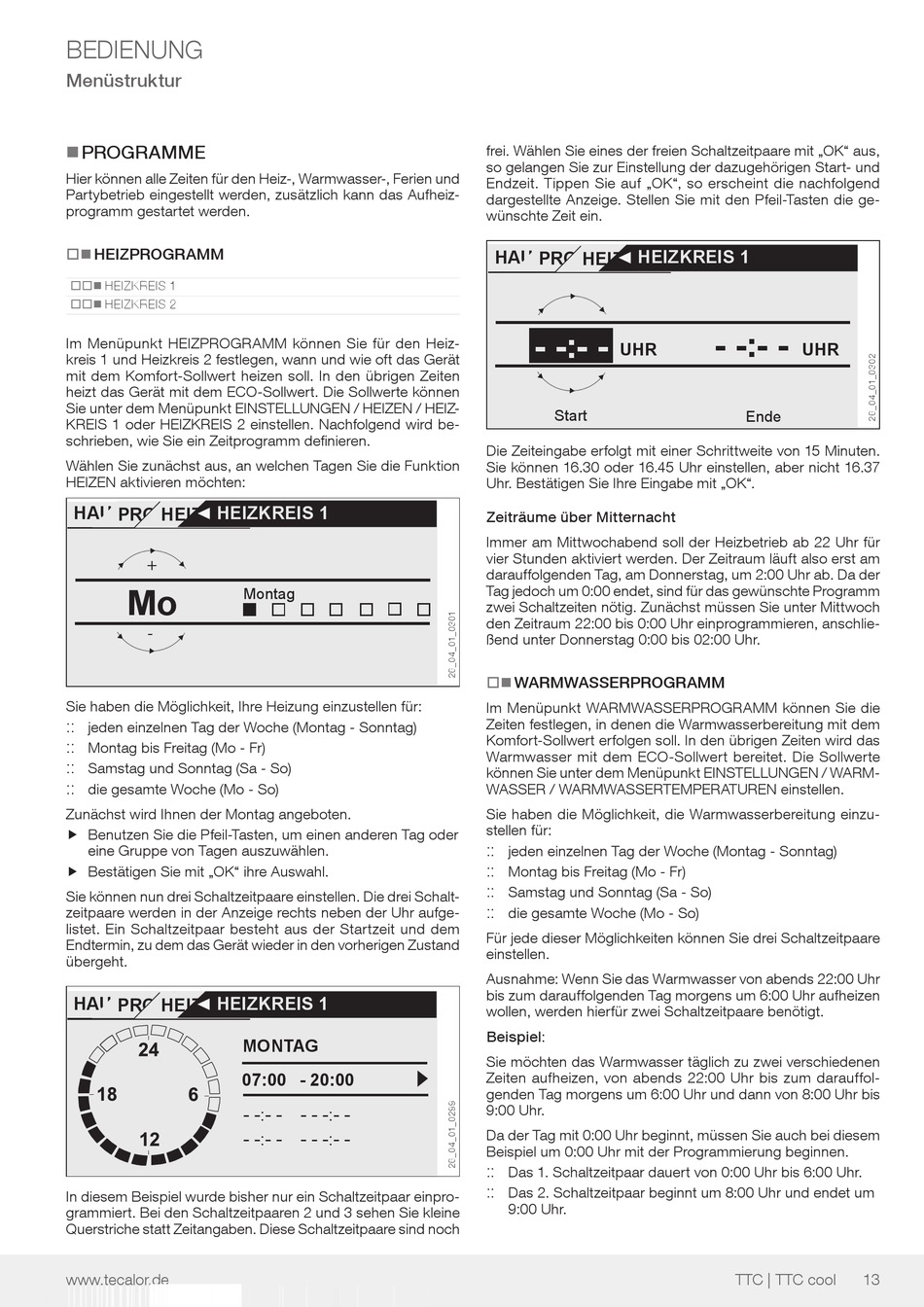

BEDIENUNG
Menüstruktur
„PROGRAMME „
Hier können alle Zeiten für den Heiz-, Warmwasser-, Ferien und
Partybetrieb eingestellt werden, zusätzlich kann das Aufheiz-
programm gestartet werden.
HEIZPROGRAMM
… „
HEIZKREIS 1
… …„
HEIZKREIS 2
… …„
Im Menüpunkt HEIZPROGRAMM können Sie für den Heiz-
kreis 1 und Heizkreis 2 festlegen, wann und wie oft das Gerät
mit dem Komfort-Sollwert heizen soll. In den übrigen Zeiten
heizt das Gerät mit dem ECO-Sollwert. Die Sollwerte können
Sie unter dem Menüpunkt EINSTELLUNGEN / HEIZEN / HEIZ-
KREIS 1 oder HEIZKREIS 2 einstellen. Nachfolgend wird be-
schrieben, wie Sie ein Zeitprogramm definieren.
Wählen Sie zunächst aus, an welchen Tagen Sie die Funktion
HEIZEN aktivieren möchten:
HAUPTMENÜ HEIZKREIS 1
PROGRAMME
HEIZPROGRAMM
+
Mo
-
Sie haben die Möglichkeit, Ihre Heizung einzustellen für:
:: ::
jeden einzelnen Tag der Woche (Montag - Sonntag)
:: ::
Montag bis Freitag (Mo - Fr)
:: ::
Samstag und Sonntag (Sa - So)
:: ::
die gesamte Woche (Mo - So)
Zunächst wird Ihnen der Montag angeboten.
f Benutzen Sie die Pfeil-Tasten, um einen anderen Tag oder f
eine Gruppe von Tagen auszuwählen.
f Bestätigen Sie mit „OK" ihre Auswahl. f
Sie können nun drei Schaltzeitpaare einstellen. Die drei Schalt-
zeitpaare werden in der Anzeige rechts neben der Uhr aufge-
listet. Ein Schaltzeitpaar besteht aus der Startzeit und dem
Endtermin, zu dem das Gerät wieder in den vorherigen Zustand
übergeht.
HEIZKREIS 1
HAUPTMENÜ
PROGRAMME HEIZPROGRAMM
In diesem Beispiel wurde bisher nur ein Schaltzeitpaar einpro-
grammiert. Bei den Schaltzeitpaaren 2 und 3 sehen Sie kleine
Querstriche statt Zeitangaben. Diese Schaltzeitpaare sind noch
www.tecalor.de
Montag
MONTAG
07:00 - 20:00
- -:- - - - -:- -
- -:- - - - -:- -
frei. Wählen Sie eines der freien Schaltzeitpaare mit „OK" aus,
so gelangen Sie zur Einstellung der dazugehörigen Start- und
Endzeit. Tippen Sie auf „OK", so erscheint die nachfolgend
dargestellte Anzeige. Stellen Sie mit den Pfeil-Tasten die ge-
wünschte Zeit ein.
HAUPTMENÜ HEIZKREIS 1
PROGRAMME HEIZPROGRAMM
- -:- -
UHR
Start
Die Zeiteingabe erfolgt mit einer Schrittweite von 15 Minuten.
Sie können 16.30 oder 16.45 Uhr einstellen, aber nicht 16.37
Uhr. Bestätigen Sie Ihre Eingabe mit „OK".
Zeiträume über Mitternacht
Immer am Mittwochabend soll der Heizbetrieb ab 22 Uhr für
vier Stunden aktiviert werden. Der Zeitraum läuft also erst am
darauffolgenden Tag, am Donnerstag, um 2:00 Uhr ab. Da der
Tag jedoch um 0:00 endet, sind für das gewünschte Programm
zwei Schaltzeiten nötig. Zunächst müssen Sie unter Mittwoch
den Zeitraum 22:00 bis 0:00 Uhr einprogrammieren, anschlie-
ßend unter Donnerstag 0:00 bis 02:00 Uhr.
WARMWASSERPROGRAMM
… „
Im Menüpunkt WARMWASSERPROGRAMM können Sie die
Zeiten festlegen, in denen die Warmwasserbereitung mit dem
Komfort-Sollwert erfolgen soll. In den übrigen Zeiten wird das
Warmwasser mit dem ECO-Sollwert bereitet. Die Sollwerte
können Sie unter dem Menüpunkt EINSTELLUNGEN / WARM-
WASSER / WARMWASSERTEMPERATUREN einstellen.
Sie haben die Möglichkeit, die Warmwasserbereitung einzu-
stellen für:
:: ::
jeden einzelnen Tag der Woche (Montag - Sonntag)
:: ::
Montag bis Freitag (Mo - Fr)
:: ::
Samstag und Sonntag (Sa - So)
:: ::
die gesamte Woche (Mo - So)
Für jede dieser Möglichkeiten können Sie drei Schaltzeitpaare
einstellen.
Ausnahme: Wenn Sie das Warmwasser von abends 22:00 Uhr
bis zum darauffolgenden Tag morgens um 6:00 Uhr aufheizen
wollen, werden hierfür zwei Schaltzeitpaare benötigt.
Beispiel:
Sie möchten das Warmwasser täglich zu zwei verschiedenen
Zeiten aufheizen, von abends 22:00 Uhr bis zum darauffol-
genden Tag morgens um 6:00 Uhr und dann von 8:00 Uhr bis
9:00 Uhr.
Da der Tag mit 0:00 Uhr beginnt, müssen Sie auch bei diesem
Beispiel um 0:00 Uhr mit der Programmierung beginnen.
:: ::
Das 1. Schaltzeitpaar dauert von 0:00 Uhr bis 6:00 Uhr.
:: ::
Das 2. Schaltzeitpaar beginnt um 8:00 Uhr und endet um
9:00 Uhr.
- -:- -
UHR
Ende
