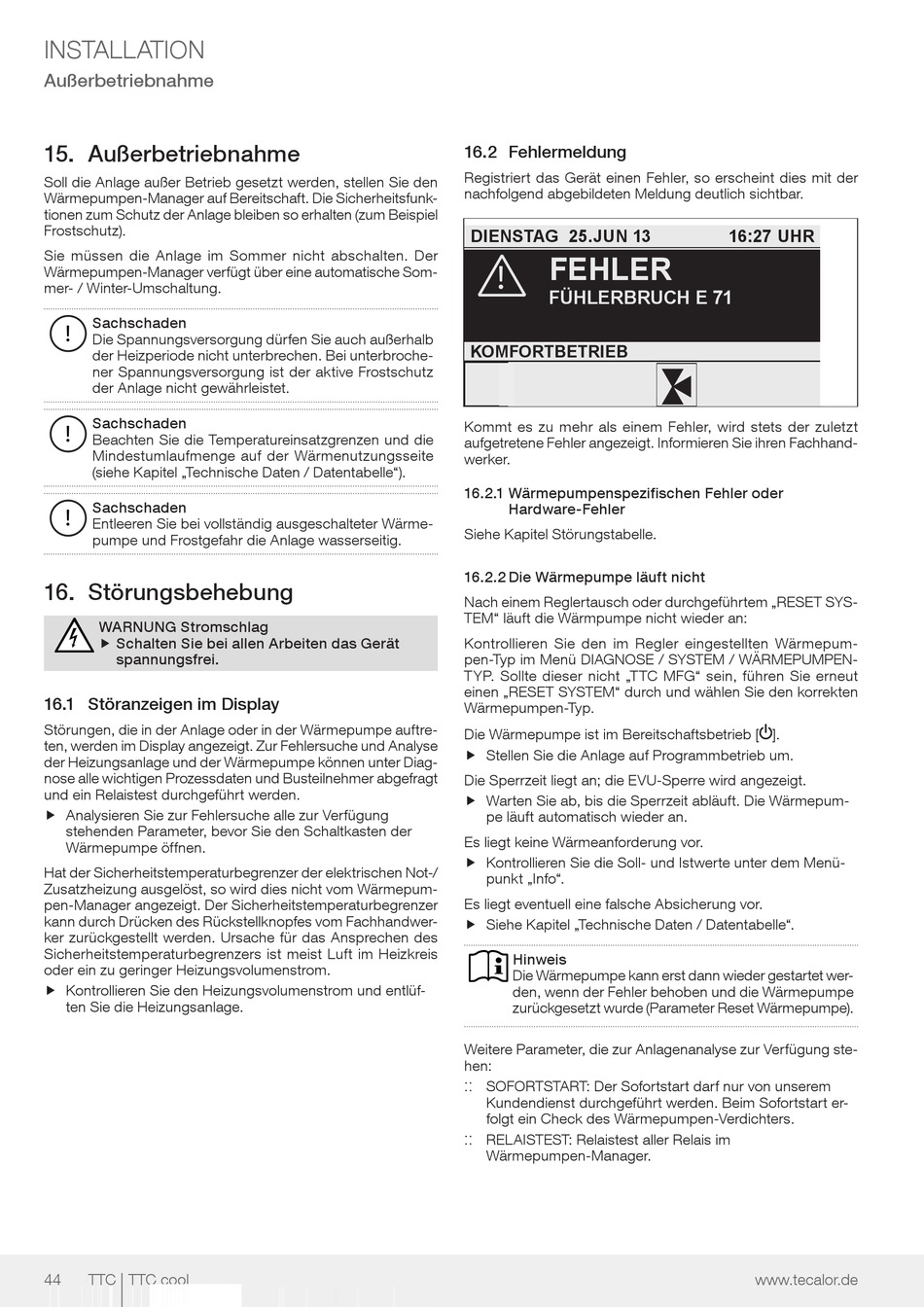

INSTALLATION
Außerbetriebnahme
15. Außerbetriebnahme
Soll die Anlage außer Betrieb gesetzt werden, stellen Sie den
Wärmepumpen-Manager auf Bereitschaft. Die Sicherheitsfunk-
tionen zum Schutz der Anlage bleiben so erhalten (zum Beispiel
Frostschutz).
Sie müssen die Anlage im Sommer nicht abschalten. Der
Wärmepumpen-Manager verfügt über eine automatische Som-
mer- / Winter-Umschaltung.
Sachschaden
!
Die Spannungsversorgung dürfen Sie auch außerhalb
der Heizperiode nicht unterbrechen. Bei unterbroche-
ner Spannungsversorgung ist der aktive Frostschutz
der Anlage nicht gewährleistet.
Sachschaden
!
Beachten Sie die Temperatureinsatzgrenzen und die
Mindestumlaufmenge auf der Wärmenutzungsseite
(siehe Kapitel „Technische Daten / Datentabelle").
Sachschaden
!
Entleeren Sie bei vollständig ausgeschalteter Wärme-
pumpe und Frostgefahr die Anlage wasserseitig.
16. Störungsbehebung
WARNUNG Stromschlag
f Schalten Sie bei allen Arbeiten das Gerät
f
spannungsfrei.
16.1 Störanzeigen im Display
Störungen, die in der Anlage oder in der Wärmepumpe auftre-
ten, werden im Display angezeigt. Zur Fehlersuche und Analyse
der Heizungsanlage und der Wärmepumpe können unter Diag-
nose alle wichtigen Prozessdaten und Busteilnehmer abgefragt
und ein Relaistest durchgeführt werden.
f Analysieren Sie zur Fehlersuche alle zur Verfügung f
stehenden Parameter, bevor Sie den Schaltkasten der
Wärmepumpe öffnen.
Hat der Sicherheitstemperaturbegrenzer der elektrischen Not-/
Zusatzheizung ausgelöst, so wird dies nicht vom Wärmepum-
pen-Manager angezeigt. Der Sicherheitstemperaturbegrenzer
kann durch Drücken des Rückstellknopfes vom Fachhandwer-
ker zurückgestellt werden. Ursache für das Ansprechen des
Sicherheitstemperaturbegrenzers ist meist Luft im Heizkreis
oder ein zu geringer Heizungsvolumenstrom.
f Kontrollieren Sie den Heizungsvolumenstrom und entlüf-
f
ten Sie die Heizungsanlage.
44 TTC | TTC cool

16.2 Fehlermeldung

Registriert das Gerät einen Fehler, so erscheint dies mit der
nachfolgend abgebildeten Meldung deutlich sichtbar.
DIENSTAG 25.JUN 13
FEHLER
!
FÜHLERBRUCH E 71
KOMFORTBETRIEB
Kommt es zu mehr als einem Fehler, wird stets der zuletzt
aufgetretene Fehler angezeigt. Informieren Sie ihren Fachhand-
werker.
16.2.1 Wärmepumpenspezifischen Fehler oder
Hardware-Fehler
Siehe Kapitel Störungstabelle.
16.2.2 Die Wärmepumpe läuft nicht
Nach einem Reglertausch oder durchgeführtem „RESET SYS-
TEM" läuft die Wärmpumpe nicht wieder an:
Kontrollieren Sie den im Regler eingestellten Wärmepum-
pen-Typ im Menü DIAGNOSE / SYSTEM / WÄRMEPUMPEN-
TYP. Sollte dieser nicht „TTC MFG" sein, führen Sie erneut
einen „RESET SYSTEM" durch und wählen Sie den korrekten
Wärmepumpen-Typ.
Die Wärmepumpe ist im Bereitschaftsbetrieb [ ].
f Stellen Sie die Anlage auf Programmbetrieb um.
f
Die Sperrzeit liegt an; die EVU-Sperre wird angezeigt.
f Warten Sie ab, bis die Sperrzeit abläuft. Die Wärmepum-
f
pe läuft automatisch wieder an.
Es liegt keine Wärmeanforderung vor.
f Kontrollieren Sie die Soll- und Istwerte unter dem Menü- f
punkt „Info".
Es liegt eventuell eine falsche Absicherung vor.
f Siehe Kapitel „Technische Daten / Datentabelle".
f
Hinweis
Die Wärmepumpe kann erst dann wieder gestartet wer-
den, wenn der Fehler behoben und die Wärmepumpe
zurückgesetzt wurde (Parameter Reset Wärmepumpe).
Weitere Parameter, die zur Anlagenanalyse zur Verfügung ste-
hen:
:: ::
SOFORTSTART: Der Sofortstart darf nur von unserem
Kundendienst durchgeführt werden. Beim Sofortstart er-
folgt ein Check des Wärmepumpen-Verdichters.
:: ::
RELAISTEST: Relaistest aller Relais im
Wärmepumpen-Manager.
16:27 UHR
www.tecalor.de
