1. Gebrauchsanweisung

1.1 Gerätebeschreibung
Die TTF ist eine Heizungswärmepumpe, die
für den Betrieb als Sole/Wasser- oder Was-
ser/Wasser-Wärmepumpe geeignet ist. Dem
Wärmquellenmedium Sole oder Wasser wird
von der Wärmepumpe auf einem niedrigen
Temperaturniveau Wärme entzogen, die
dann zusammen mit der vom Verdichter auf-
genommenen Energie auf einem höheren
Temperaturniveau an das Heizungswasser
abgegeben wird. Je nach Temperatur der
Wärmequelle kann das Heizungswasser auf
bis zu 60°C Vorlauftemperatur erwärmt wer-
den.
In die TTF sind die Heizungsumwälzpumpe
und ein 3-Wege-Ventil zur Umschaltung zwi-
schen dem Heizungskreislauf und dem Kreis-
lauf zur Warmwassererwärmung eingebaut.
Die Erwärmung des Warmwassers erfolgt,
indem das von der Wärmepumpe erwärmte
Heizungswasser durch einen Wärmeaus-
tauscher im Warmwasserspeicher gepumpt
wird und dabei seine Wärme an das Warm-
wasser abgibt.
1
2
3
4
5
11
G F E
Abb. 1
2
für den Benutzer und den Fachmann
Geregelt wird die TTF mittels einer eingebau-
ten, außentemperaturabhängigen Rücklauf-
temperaturregelung. Die Regelung steuert
auch die Warmwassererwärmung auf die ge-
wünschte Temperatur. Werden im Verlauf
der Aufheizung des Warmwassers Tempera-
turen benötigt, die höher liegen, als die maxi-
male Vorlauftemperatur der Wärmepumpe,
so wird die Warmwasserbereitung automa-
tisch von einem eingebauten elektrischen
Zusatzheizelement (interner 2.WE) abge-
schlossen.
A
D C
6
7
8
9
10
B

1.2 Bedienung

Die Bedienung ist in 3 Bedienebenen
eingeteilt. Die 1. und 2. Bedienebene ist
sowohl für den Benutzer als auch für den
Fachmann zugänglich. Die 3. Bedienebene
ist dem Fachmann vorbehalten:
1. Bedienebene (Be*dienklappe geschlos-
sen)
Hier können die Betriebsarten wie Bereit-
schaftsbetrieb, Programmbetrieb, Dauernd
Tag- und Absenk-Betrieb etc. eingestellt
werden.
2. Bedienebene (Bedienklappe geöffnet)
Hier können die Anlagenparameter, wie
Raumtemperaturen, Warmwasser-
temperaturen, Heizprogramme etc. einge-
stellt werden.
3. Bedienebene (Nur für den Fachmann)
Diese Ebene ist mit einem Code geschützt
und sollte nur vom Fachmann genutzt
werden.

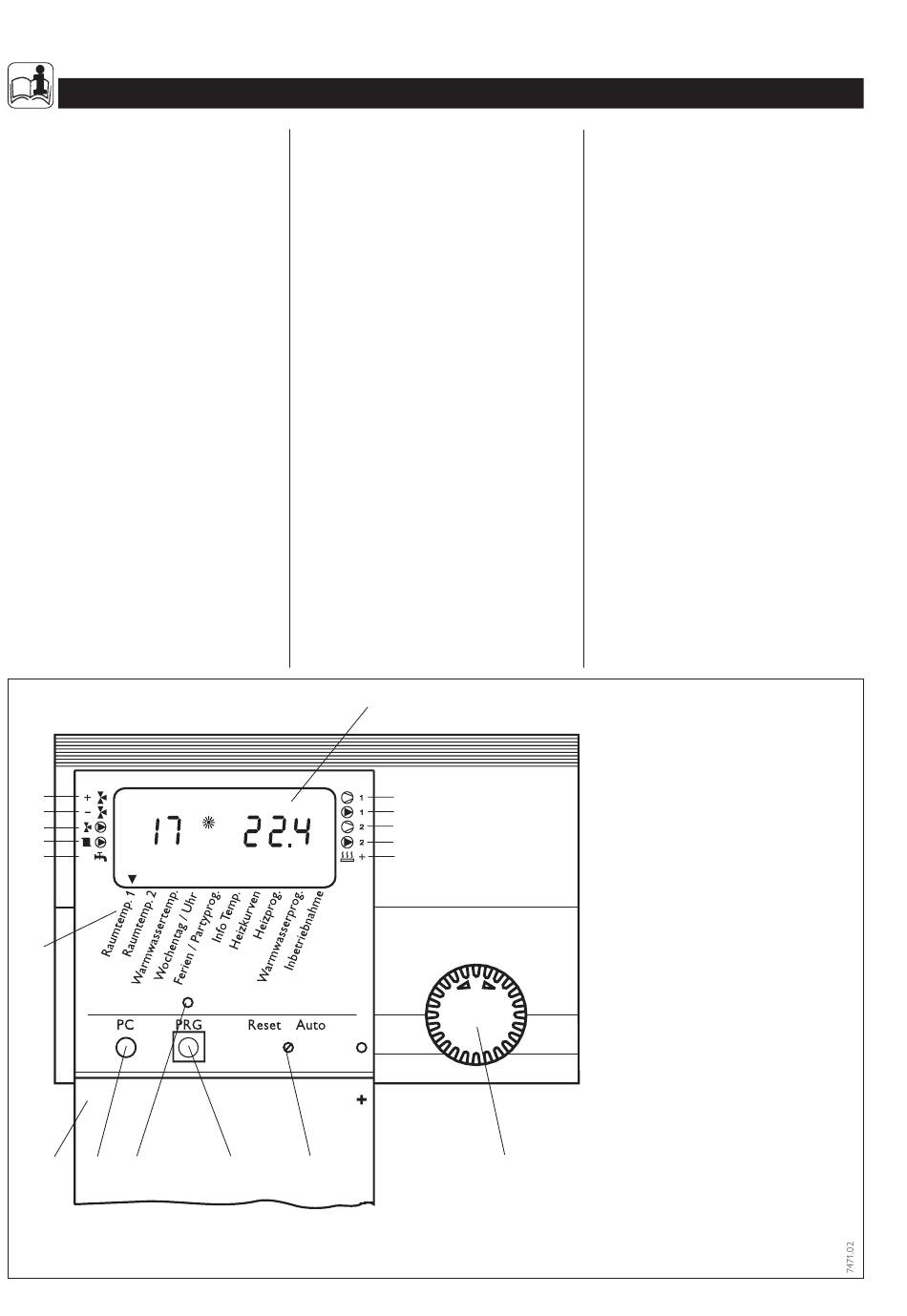

A Display
B Drehknopf
C Drehschalter Reset / Auto
D Taste Programmierung
E Kontrolllampe Programmierung
F Optische Schnittstelle RS 232
G Bedienklappe (offen)
Anlagen-Statusanzeige
1 Mischer öffnet
2 Mischer schließt
3 Umwälzpumpe Heizkreis 2 "Mischer-
kreis"
4 Umwälzpumpe Heizkreis 1
5 Warmwasserbereitung
6 Verdichter 1
7 Pufferspeicher-Ladepumpe 1
8 Verdichter 2
9 Pufferspeicher-Ladepumpe 2
10 2. Wärmeerzeuger (intern)
11 Anlagenparameter
