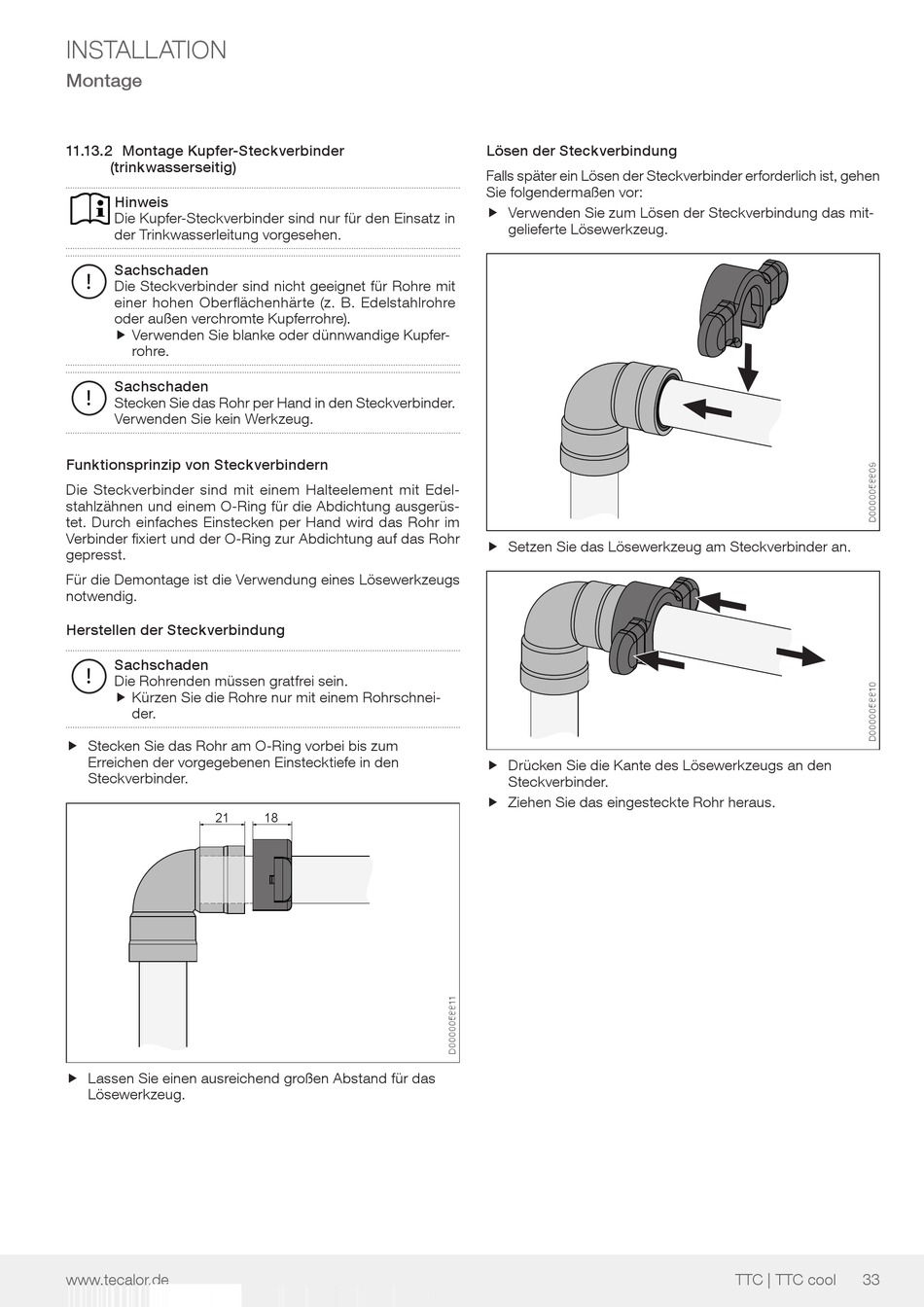

tecalor TTC 04 Bedienung Und Installation Seite 33

INSTALLATION
Montage
11.13.2 Montage Kupfer-Steckverbinder
(trinkwasserseitig)
Hinweis
Die Kupfer-Steckverbinder sind nur für den Einsatz in
der Trinkwasserleitung vorgesehen.
Sachschaden
!
Die Steckverbinder sind nicht geeignet für Rohre mit
einer hohen Oberflächenhärte (z. B. Edelstahlrohre
oder außen verchromte Kupferrohre).
f Verwenden Sie blanke oder dünnwandige Kupfer-
f
rohre.
Sachschaden
!
Stecken Sie das Rohr per Hand in den Steckverbinder.
Verwenden Sie kein Werkzeug.
Funktionsprinzip von Steckverbindern
Die Steckverbinder sind mit einem Halteelement mit Edel-
stahlzähnen und einem O-Ring für die Abdichtung ausgerüs-
tet. Durch einfaches Einstecken per Hand wird das Rohr im
Verbinder fixiert und der O-Ring zur Abdichtung auf das Rohr
gepresst.
Für die Demontage ist die Verwendung eines Lösewerkzeugs
notwendig.
Herstellen der Steckverbindung
Sachschaden
!
Die Rohrenden müssen gratfrei sein.
f Kürzen Sie die Rohre nur mit einem Rohrschnei- f
der.
f Stecken Sie das Rohr am O-Ring vorbei bis zum f
Erreichen der vorgegebenen Einstecktiefe in den
Steckverbinder.
21
f Lassen Sie einen ausreichend großen Abstand für das
f
Lösewerkzeug.
www.tecalor.de
18
Lösen der Steckverbindung
Falls später ein Lösen der Steckverbinder erforderlich ist, gehen
Sie folgendermaßen vor:
f Verwenden Sie zum Lösen der Steckverbindung das mit- f
gelieferte Lösewerkzeug.
f Setzen Sie das Lösewerkzeug am Steckverbinder an. f
f Drücken Sie die Kante des Lösewerkzeugs an den f
Steckverbinder.
f Ziehen Sie das eingesteckte Rohr heraus. f
