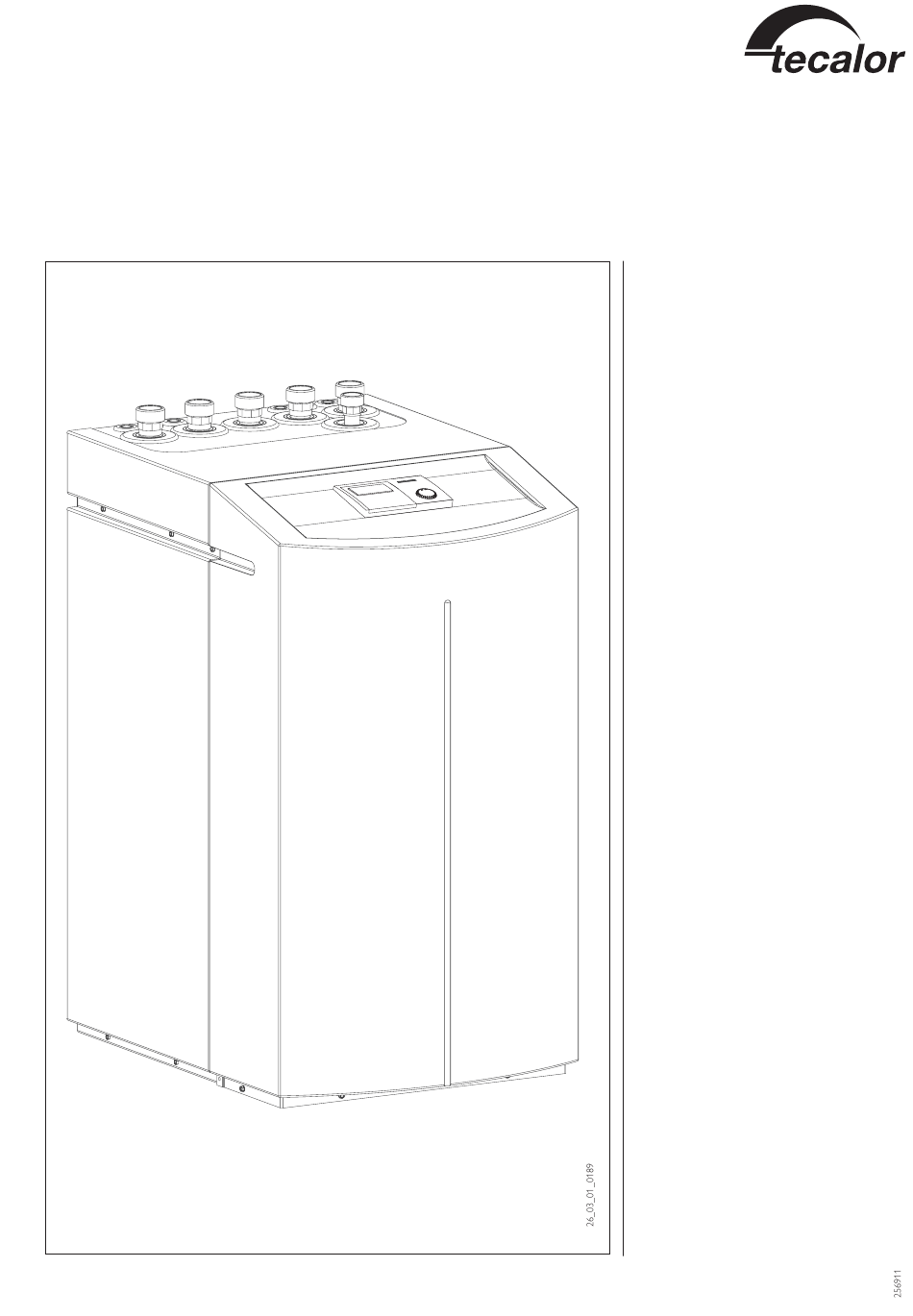

TTW 7, TTW 10, TTW 13, TTW 18
Wasser/Wasser-Wärmepumpe
Gebrauchs- und Montageanweisung
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem zuge-
lassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
Die Zukunft im Haus
Inhaltsverzeichnis
1.
Gebrauchsanweisung
für den Benutzer und den Fachmann 2
1.1 Geräteübersicht
1.2 Gerätebeschreibung
1.3 Gebrauchs- und Montageanweisung
1.4 Wartung und Pflege
1.5 Wichtige Hinweise
1.6 Bedienung
1.7 Was tun wenn ...?
1.8 Einstellungen
1.9 Fernbedienung FE 7
2.
Montageanweisung
für den Fachmann
2.1 Geräteaufbau
2.2 Zubehör
2.3 Sonderzubehör
2.4 Technische Daten
2.5 Bedienung und Betrieb
2.6 Wartung und Reinigung
2.7 Gerätebeschreibung
2.8 Vorschriften und Bestimmungen
2.9 Montage
Schaltplan
2.10 Inbetriebnahme im Überblick
2.11 Erstinbetriebnahme
2.12 Inbetriebnahme im Einzelnen
2.13 Maßnahmen bei Störungen
2.14 Inbetriebnahmeliste
Anlagenschema
3.
Inbetriebnahmeprotokoll
für den Fachmann
4.
Umwelt/Recycling
5.
Kundendienst/Garantie
2
2
2
3
3
3
4
12
13
13
13
13
14
15
15
18
18
18
25
26
28
28
34
37
38-40
41
44
44
