INSTALLATION
Montage

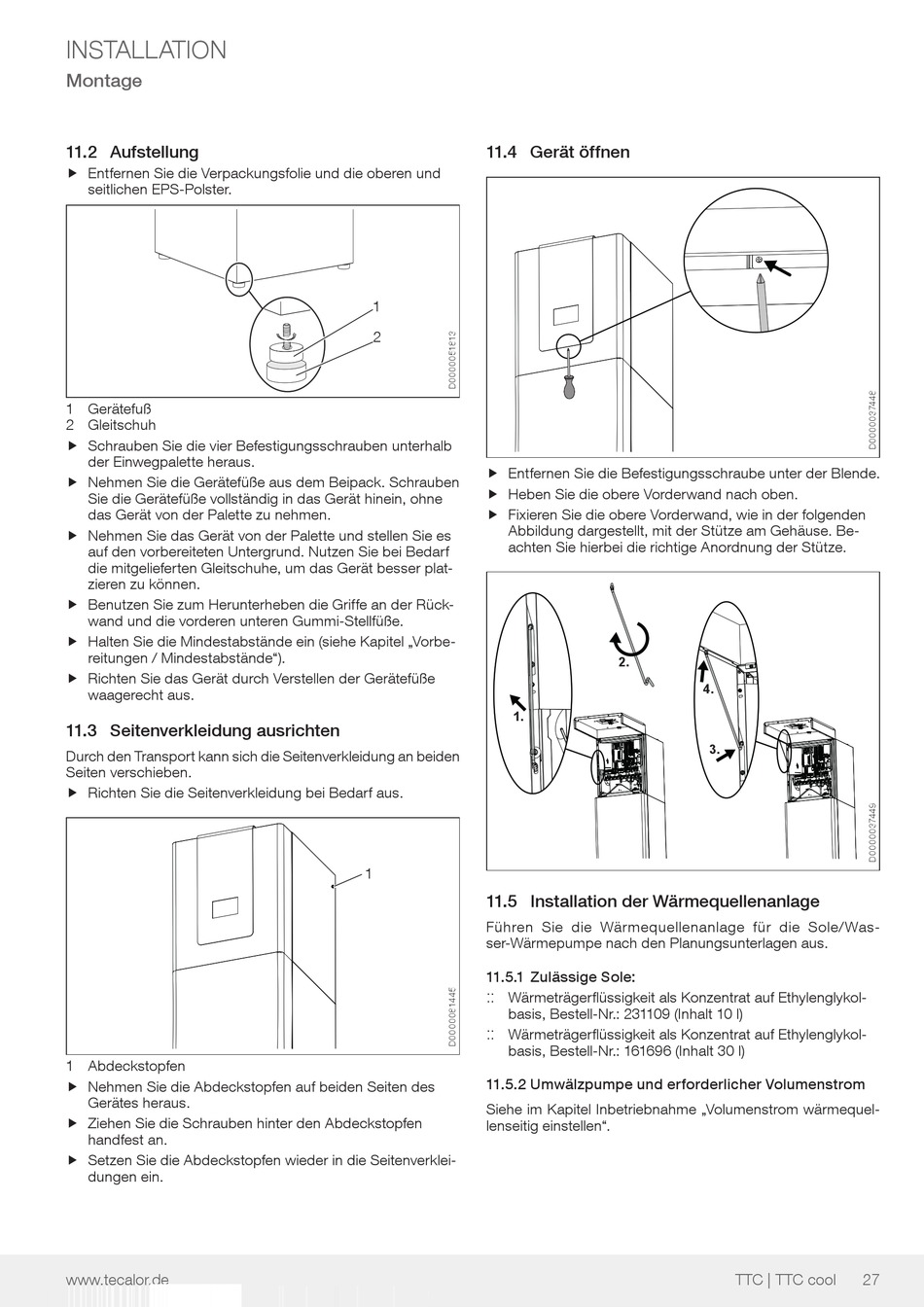

11.2 Aufstellung

f Entfernen Sie die Verpackungsfolie und die oberen und f
seitlichen EPS-Polster.
1 Gerätefuß
2 Gleitschuh
f Schrauben Sie die vier Befestigungsschrauben unterhalb
f
der Einwegpalette heraus.
f Nehmen Sie die Gerätefüße aus dem Beipack. Schrauben f
Sie die Gerätefüße vollständig in das Gerät hinein, ohne
das Gerät von der Palette zu nehmen.
f Nehmen Sie das Gerät von der Palette und stellen Sie es
f
auf den vorbereiteten Untergrund. Nutzen Sie bei Bedarf
die mitgelieferten Gleitschuhe, um das Gerät besser plat-
zieren zu können.
f Benutzen Sie zum Herunterheben die Griffe an der Rück- f
wand und die vorderen unteren Gummi-Stellfüße.
f Halten Sie die Mindestabstände ein (siehe Kapitel „Vorbe-
f
reitungen / Mindestabstände").
f Richten Sie das Gerät durch Verstellen der Gerätefüße
f
waagerecht aus.

11.3 Seitenverkleidung ausrichten

Durch den Transport kann sich die Seitenverkleidung an beiden
Seiten verschieben.
f Richten Sie die Seitenverkleidung bei Bedarf aus.
f
1 Abdeckstopfen
f Nehmen Sie die Abdeckstopfen auf beiden Seiten des f
Gerätes heraus.
f Ziehen Sie die Schrauben hinter den Abdeckstopfen f
handfest an.
f Setzen Sie die Abdeckstopfen wieder in die Seitenverklei- f
dungen ein.
www.tecalor.de
11.4 Gerät öffnen
1
2
f Entfernen Sie die Befestigungsschraube unter der Blende.
f
f Heben Sie die obere Vorderwand nach oben. f
f Fixieren Sie die obere Vorderwand, wie in der folgenden f
Abbildung dargestellt, mit der Stütze am Gehäuse. Be-
achten Sie hierbei die richtige Anordnung der Stütze.
1.
1
11.5 Installation der Wärmequellenanlage
Führen Sie die Wärmequellenanlage für die Sole/Was-
ser-Wärmepumpe nach den Planungsunterlagen aus.
11.5.1 Zulässige Sole:
:: ::
Wärmeträgerflüssigkeit als Konzentrat auf Ethylenglykol-
basis, Bestell-Nr.: 231109 (Inhalt 10 l)
:: ::
Wärmeträgerflüssigkeit als Konzentrat auf Ethylenglykol-
basis, Bestell-Nr.: 161696 (Inhalt 30 l)
11.5.2 Umwälzpumpe und erforderlicher Volumenstrom
Siehe im Kapitel Inbetriebnahme „Volumenstrom wärmequel-
lenseitig einstellen".
2.
4.
3.
TTC | TTC cool 27
