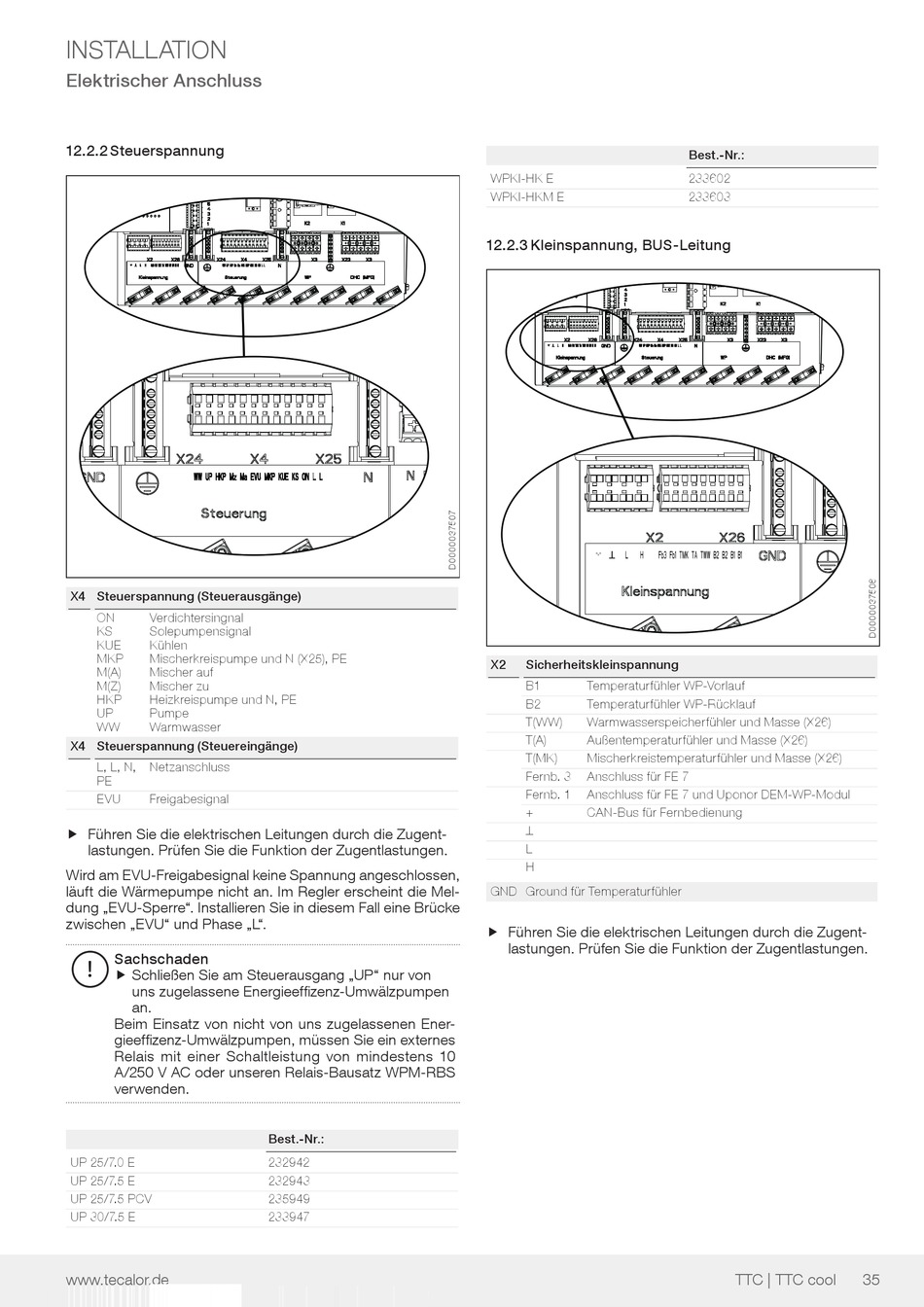

Steuerspannung; Kleinspannung, Bus-Leitung - tecalor TTC 04 Bedienung Und Installation

INSTALLATION
Elektrischer Anschluss

12.2.2 Steuerspannung

X4 Steuerspannung (Steuerausgänge)
ON Verdichtersingnal
KS Solepumpensignal
KUE Kühlen
MKP Mischerkreispumpe und N (X25), PE
M(A) Mischer auf
M(Z) Mischer zu
HKP Heizkreispumpe und N, PE
UP Pumpe
WW Warmwasser
X4 Steuerspannung (Steuereingänge)
L, L, N, Netzanschluss
PE
EVU Freigabesignal
f Führen Sie die elektrischen Leitungen durch die Zugent-
f
lastungen. Prüfen Sie die Funktion der Zugentlastungen.
Wird am EVU-Freigabesignal keine Spannung angeschlossen,
läuft die Wärmepumpe nicht an. Im Regler erscheint die Mel-
dung „EVU-Sperre". Installieren Sie in diesem Fall eine Brücke
zwischen „EVU" und Phase „L".
Sachschaden
!
f Schließen Sie am Steuerausgang „UP" nur von
f
uns zugelassene Energieeffizenz-Umwälzpumpen
an.
Beim Einsatz von nicht von uns zugelassenen Ener-
gieeffizenz-Umwälzpumpen, müssen Sie ein externes
Relais mit einer Schaltleistung von mindestens 10
A/250 V AC oder unseren Relais-Bausatz WPM-RBS
verwenden.
UP 25/7.0 E
UP 25/7.5 E
UP 25/7.5 PCV
UP 30/7.5 E
www.tecalor.de
Best.-Nr.:
232942
232943
235949
233947
WPKI-HK E
WPKI-HKM E

12.2.3 Kleinspannung, BUS-Leitung

X2 Sicherheitskleinspannung
B1 Temperaturfühler WP-Vorlauf
B2 Temperaturfühler WP-Rücklauf
T(WW) Warmwasserspeicherfühler und Masse (X26)
T(A) Außentemperaturfühler und Masse (X26)
T(MK) Mischerkreistemperaturfühler und Masse (X26)
Fernb. 3 Anschluss für FE 7
Fernb. 1 Anschluss für FE 7 und Uponor DEM-WP-Modul
+ CAN-Bus für Fernbedienung
⊥
L
H
GND Ground für Temperaturfühler
f Führen Sie die elektrischen Leitungen durch die Zugent-
f
lastungen. Prüfen Sie die Funktion der Zugentlastungen.
Best.-Nr.:
233602
233603
TTC | TTC cool 35
