BEDIENUNG
Menüstruktur
lauftemperatur und beim Heizkreis 2 auf die Mischer-Vor-
lauftemperatur.
Wenn Sie die Heizkurve am Wärmepumpen-Manager verstel-
len, wird oben in der Anzeige die errechnete Rücklauf- oder
Vorlauf-Solltemperatur in Abhängigkeit von der Außentempe-
ratur und der Raum-Solltemperatur angezeigt.
Sobald Sie im Menü EINSTELLUNGEN / HEIZEN / GRUND-
EINSTELLUNG bei dem Parameter FESTWERTBETRIEB eine
Temperatur vorwählen, wird die Heizkurve 1 ausgeblendet und
in der Anzeige steht FESTWERT SOLL TEMPERATUR mit der
entsprechenden Temperatur.
Werkseitig ist für Heizkreis 1 die Heizkurve 0,6 und für Heiz-
kreis 2 die Heizkurve 0,2 eingestellt. Die Heizkurven beziehen
sich auf eine Raum-Solltemperatur von 20 °C.
100
80
60
40
20
Y Rücklauf- / Vorlauftemperatur [°C]
X Außentemperatur [°C]

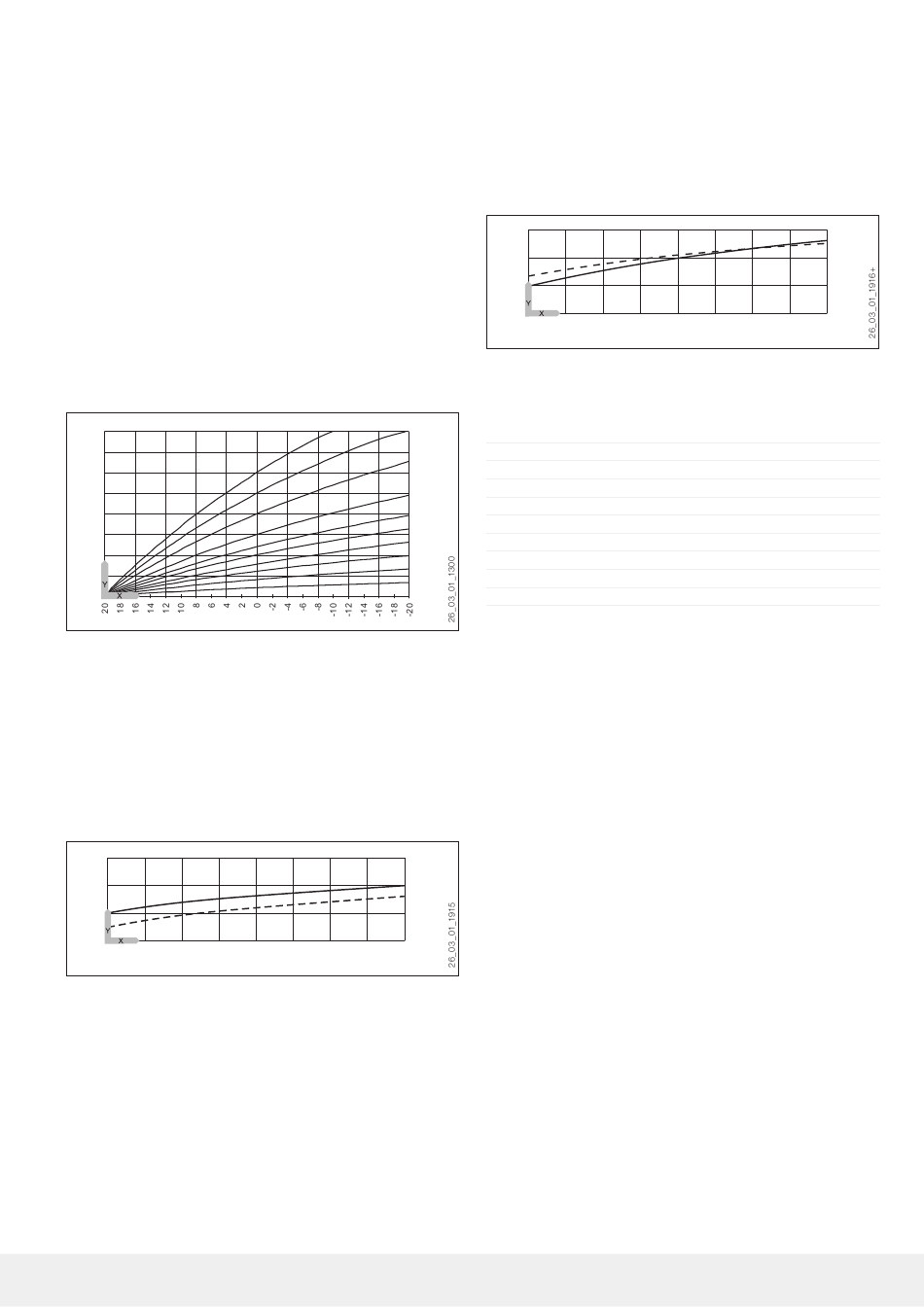

ANSICHT HEIZKURVE
… ……„
Einstellung Programmbetrieb Wechsel zwischen Komfort- und
ECO-Betrieb
Die Abbildung zeigt das Diagramm mit der eingestellten Heiz-
kurve bezogen auf einen Raum-Sollwert für den Komfort-Be-
trieb. Die zweite angezeigte gestrichelte Linie ist auf einen
Raum-Sollwert für den ECO-Betrieb bezogen.
60
40
20
0
20 15 10 5
Y Rücklauf- / Vorlauftemperatur [°C]
X Außentemperatur [°C]
1 Komfort-Betrieb
2 ECO-Betrieb
Anpassung einer Heizkurve
Beispiel:
Bei einer Heizungsanlage ist in der Übergangszeit bei einer
Außentemperatur zwischen 5 °C bis 15 °C die Temperatur im
Haus trotz geöffneter Heizkörperventile zu niedrig und bei Au-
ßentemperaturen ≤ 0 °C in Ordnung. Dieses Problem wird mit
einer Parallelverschiebung und gleichzeitiger Verringerung der
Heizkurve beseitigt.
www.tecalor.de
3 2,5
2
1,5
1,2
1
0,8
0,6
0,4
0,2
1
2
0 -5 -10 -15 -20
Vorab wurde die Heizkurve 1,0, bezogen auf eine Raum-Soll-
werttemperatur von 20 °C eingestellt. Die gestrichelte Linie
zeigt die veränderte Heizkurve auf 0,83 und einer veränderten
Raum-Sollwerttemperatur auf 23,2 °C.
60
40
20
0
20 15 10 5
Y Rücklauf- / Vorlauftemperatur [°C]
X Außentemperatur [°C]
GRUNDEINSTELLUNG
… …„
PUFFERBETRIEB
… ……„
SOMMERBETRIEB
… ……„
AUSSENTEMPERATUR
… ………„
GEBÄUDEDÄMPFUNG
… ………„
MAXIMALE RÜCKLAUFTEMP
… ……„
MAXIMALE VORLAUFTEMP
… ……„
FESTWERTBETRIEB
… ……„
HEIZKREIS OPTIMAL
… ……„
FROSTSCHUTZ
… ……„
PUFFERBETRIEB
… ……„
Diesen Parameter müssen Sie bei Verwendung eines Puffer-
speichers auf EIN stellen.
… ……„ SOMMERBETRIEB
Unter dem Parameter SOMMERBETRIEB können Sie definie-
ren, ab welchem Zeitpunkt die Heizungsanlage in den Som-
merbetrieb schalten soll. Der Sommerbetrieb kann ein- oder
ausgeschaltet werden. Insgesamt gibt es 2 verstellbare Para-
meter für die Funktion.
AUSSENTEMPERATUR:
… ………„
Einstellbare Außentemperatur 10 °C bis 30 °C
GEBÄUDEDÄMPFUNG
… ………„
Beim diesen Parameter können Sie je nach Gebäudebauart
wählen, ob eine Mittelwertbildung der Außentemperatur ermit-
telt werden soll.
Sie können unter 3 Einstellungen wählen.
Einstellung „1": leichte Dämmung (24 Std. Mittelwertbildung)
der Außentemperatur, z. B. Holzkonstruktion mit schnellem
Wärmedurchgang.
Einstellung „2": mittlere Dämmung (48 Std. Mittelwertbildung)
der Außentemperatur, z. B. gemauert mit Wärmedämmschutz
mit mittlerem Wärmedurchgang.
Einstellung „3": starke Dämmung (72 Std. Mittelwertbildung) der
Außentemperatur. Haus mit trägem Wärmedurchgang.
0 -5 -10 -15 -20
