INSTALLATION

Montage

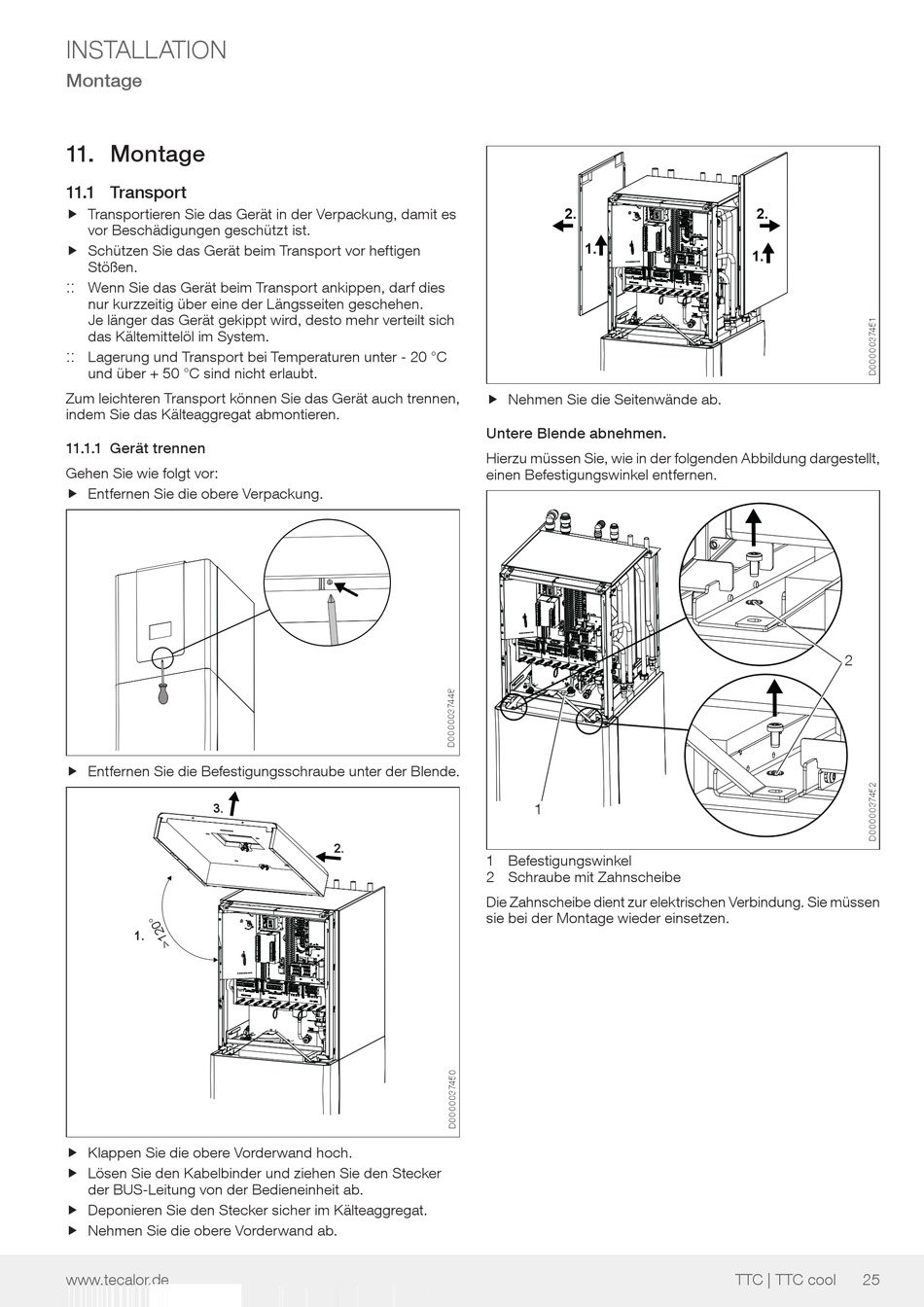

11. Montage

11.1 Transport

f Transportieren Sie das Gerät in der Verpackung, damit es f
vor Beschädigungen geschützt ist.
f Schützen Sie das Gerät beim Transport vor heftigen f
Stößen.
:: ::
Wenn Sie das Gerät beim Transport ankippen, darf dies
nur kurzzeitig über eine der Längsseiten geschehen.
Je länger das Gerät gekippt wird, desto mehr verteilt sich
das Kältemittelöl im System.
:: ::
Lagerung und Transport bei Temperaturen unter - 20 °C
und über + 50 °C sind nicht erlaubt.
Zum leichteren Transport können Sie das Gerät auch trennen,
indem Sie das Kälteaggregat abmontieren.
11.1.1 Gerät trennen
Gehen Sie wie folgt vor:
f Entfernen Sie die obere Verpackung. f
f Entfernen Sie die Befestigungsschraube unter der Blende. f
3.
1.
f Klappen Sie die obere Vorderwand hoch. f
f Lösen Sie den Kabelbinder und ziehen Sie den Stecker
f
der BUS-Leitung von der Bedieneinheit ab.
f Deponieren Sie den Stecker sicher im Kälteaggregat.
f
f Nehmen Sie die obere Vorderwand ab.
f
www.tecalor.de
f Nehmen Sie die Seitenwände ab.
f
Untere Blende abnehmen.
Hierzu müssen Sie, wie in der folgenden Abbildung dargestellt,
einen Befestigungswinkel entfernen.
2.
1 Befestigungswinkel
2 Schraube mit Zahnscheibe
Die Zahnscheibe dient zur elektrischen Verbindung. Sie müssen
sie bei der Montage wieder einsetzen.
2.
1.
1
2.
1.
2
TTC | TTC cool 25
