32 de | Einbau

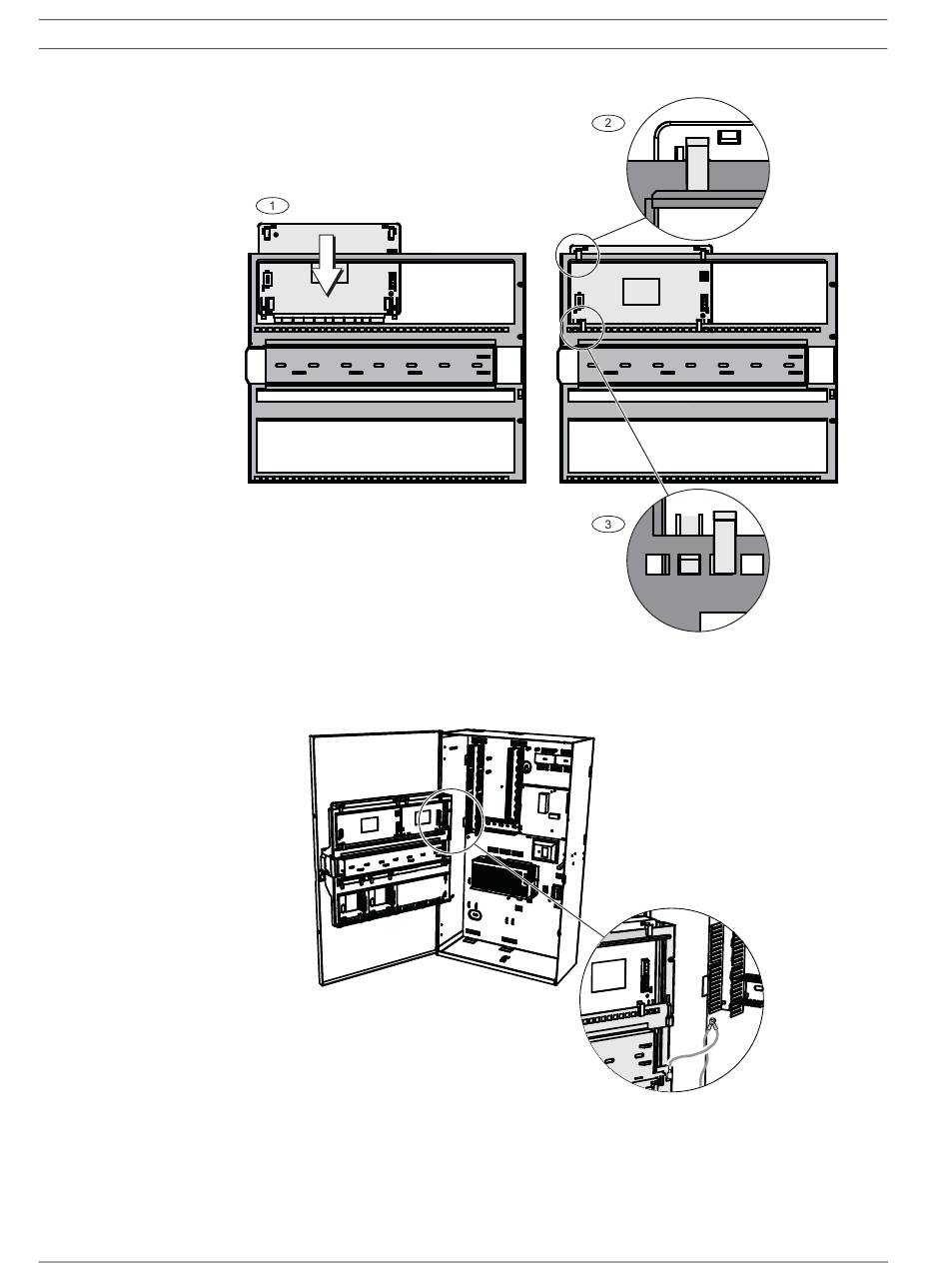

Bild 2.20 Modulbefestigung auf dem MAP-Schwenkrahmen
4.
Bild 2.21 Verbinden des Erdungskabels mit dem MAP-Schwenkrahmen
2.12

Einbau des Relaismoduls ICP-COM-IF

Die Montage des ICP-COM-IF Modul kann auf dem Schwenkrahmen oder den
Montageschienen des MAP Zentralengehäuses erfolgen.
F01U076193 | 09 | 2012.07
Verbinden Sie das von der Gehäuserückwand abgehende Erdungskabel (Bestell-Nr.
F01U074767) mit dem MAP-Schwenkrahmen.
Systemreferenzhandbuch
MAP
Bosch Security Systems, Inc.
