22 de | Einbau
2.7

Einbau der Montageplatte

1.

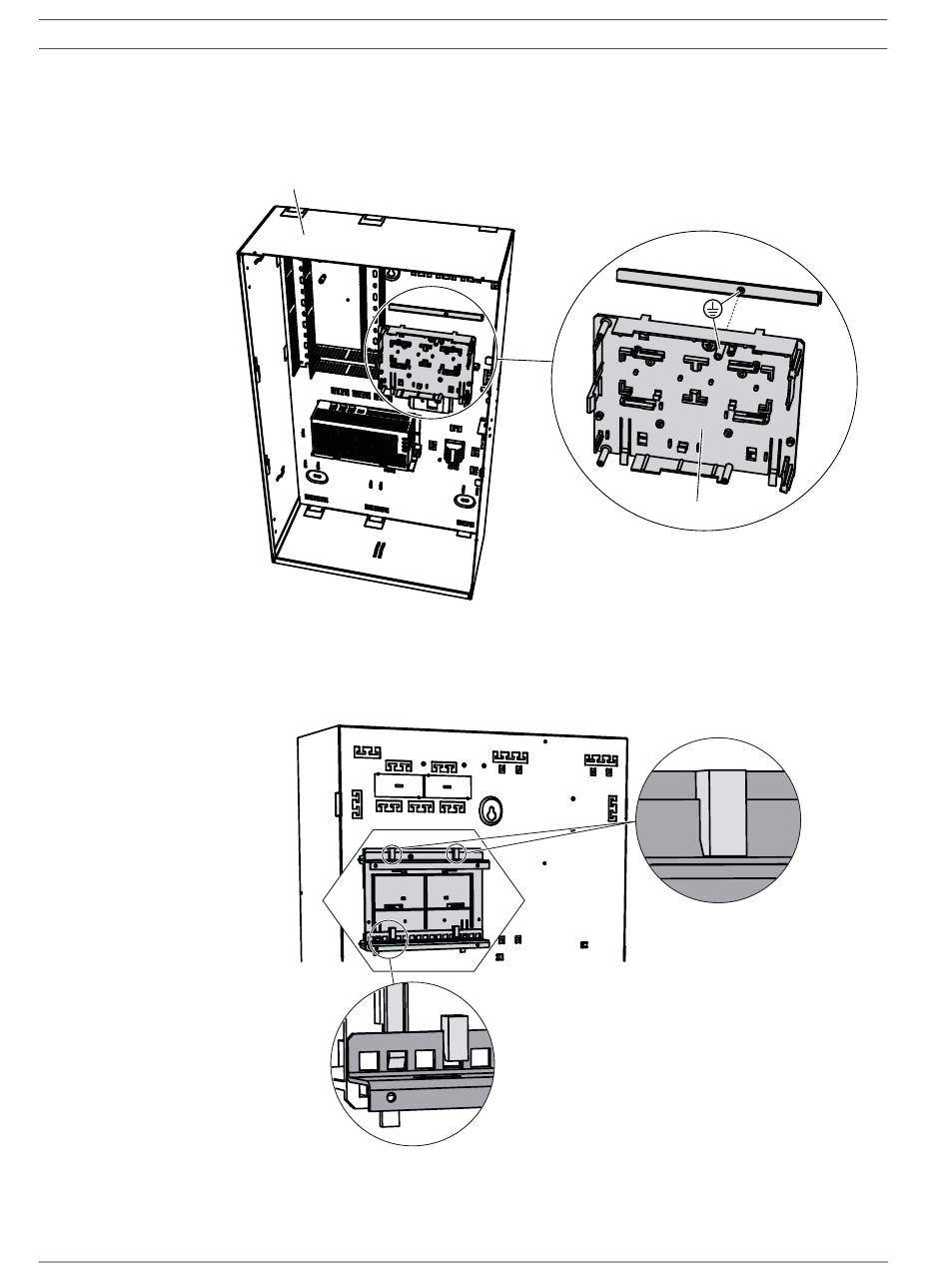

Bild 2.9 Ausrichtung der Montageplatte
2.
3.
Bild 2.10 Einbau der Montageplatte
Die Positionen der Module, die auf der Montageplatte angebracht werden, sind Bild 2.11 zu
entnehmen.
F01U076193 | 09 | 2012.07
Richten Sie den Erdungsstift auf der Montageplatte mit dem Erdungsloch auf der oberen
Montageschiene aus.
ICP-MAP0110
Schieben Sie die Halteclips auf der Rückseite der Montageplatte auf die obere und
untere Montageschiene.
Stellen Sie sicher, dass die Halteclips in der unteren Schiene einrasten.
Systemreferenzhandbuch
ICP-MAP0020
Bosch Security Systems, Inc.
MAP
