3.3 Anschließen des Netzteils
Siehe Bild 3.5. Vom Netzteil IPP-MAP0005:
1.
2.
3.

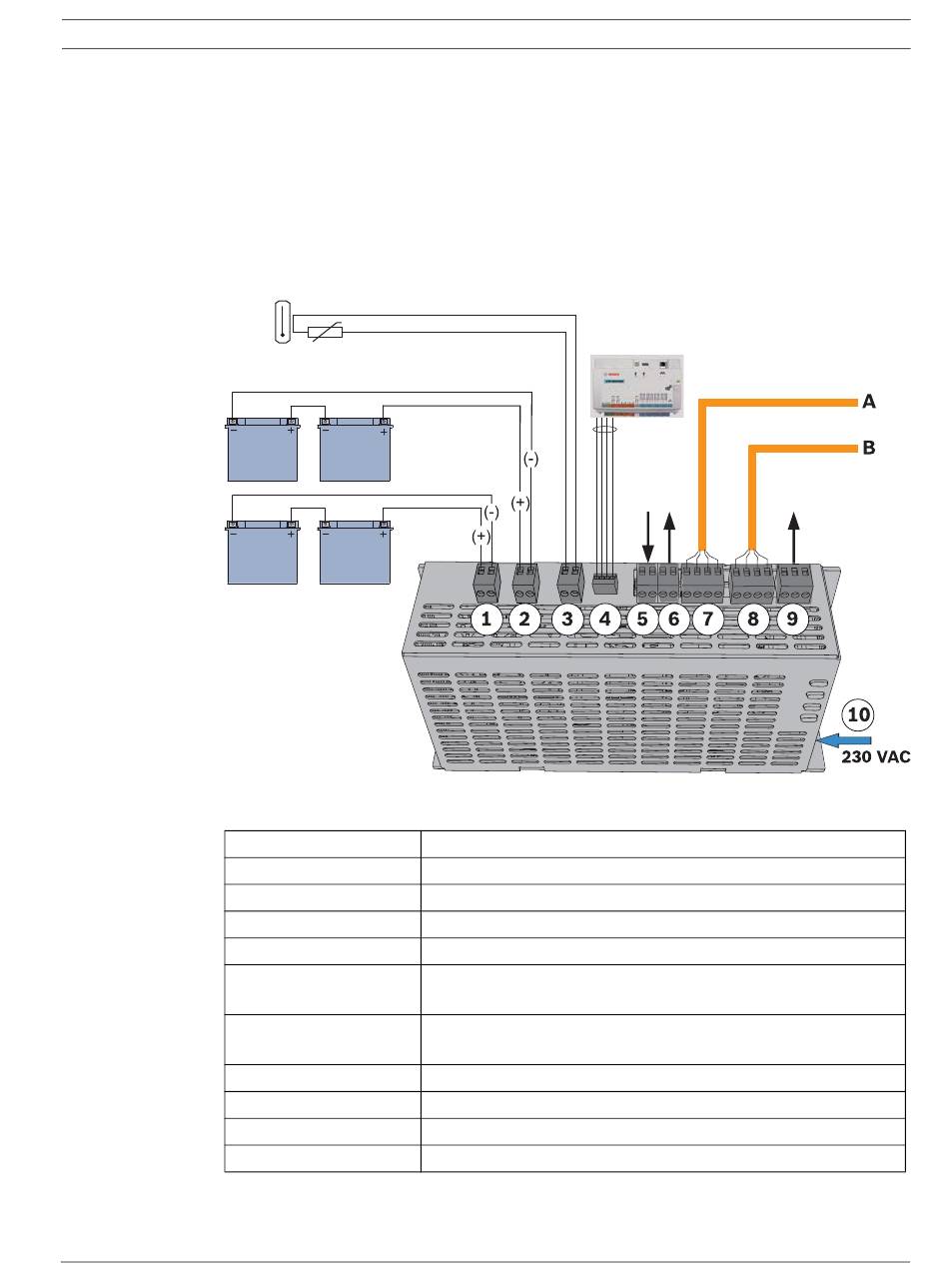

Bild 3.5 Erforderliche Netzteilverbindungen
Anschluss
1
2
3
4
5
6
7
8
9
10
Tabelle 3.3 Anschlussbelegung Netzteil
Bosch Security Systems, Inc.
Schließen Sie das im Lieferumfang enthaltene Temperaturfühlerkabel (Bestell-Nr.
F01U074759) an und befestigen Sie den Temperaturfühler im Gehäuse. Siehe Bild 3.5
und Bild 3.6.
Verbinden Sie den 230 V-Klemmenblock mit 5 Positionen mit dem Netzteil.
Verbinden Sie das Netzteil mit dem im Lieferumfang enthaltenen vierpoligen
Anschlusskabel (Best.-Nr. F01U074769) mit dem Zentralenmodul ICP-MAP5000.
1 1
2 2
Beschreibung
Batteriestromkreis 2
Batteriestromkreis 1
Anschluss für Temperaturfühler ICP-MAP0130
Spannungsanschluss für Zentralenmodul
Eingang für Sabotagekontakt, wird beim abgesetzten Betrieb des
Netzteils am externen BDB durch Konfiguration aktiviert werden.
Ausgang für Spannungsversorgung (geschaltet), überwacht,
Spannung nominal 24VDC
Datenbus-Anschluss A
Datenbus-Anschluss B
Ausgang für Netzausfall und Batteriestörung (optional)
230V-Netzanschluss
