Herstellung optionaler Verbindungen
1.

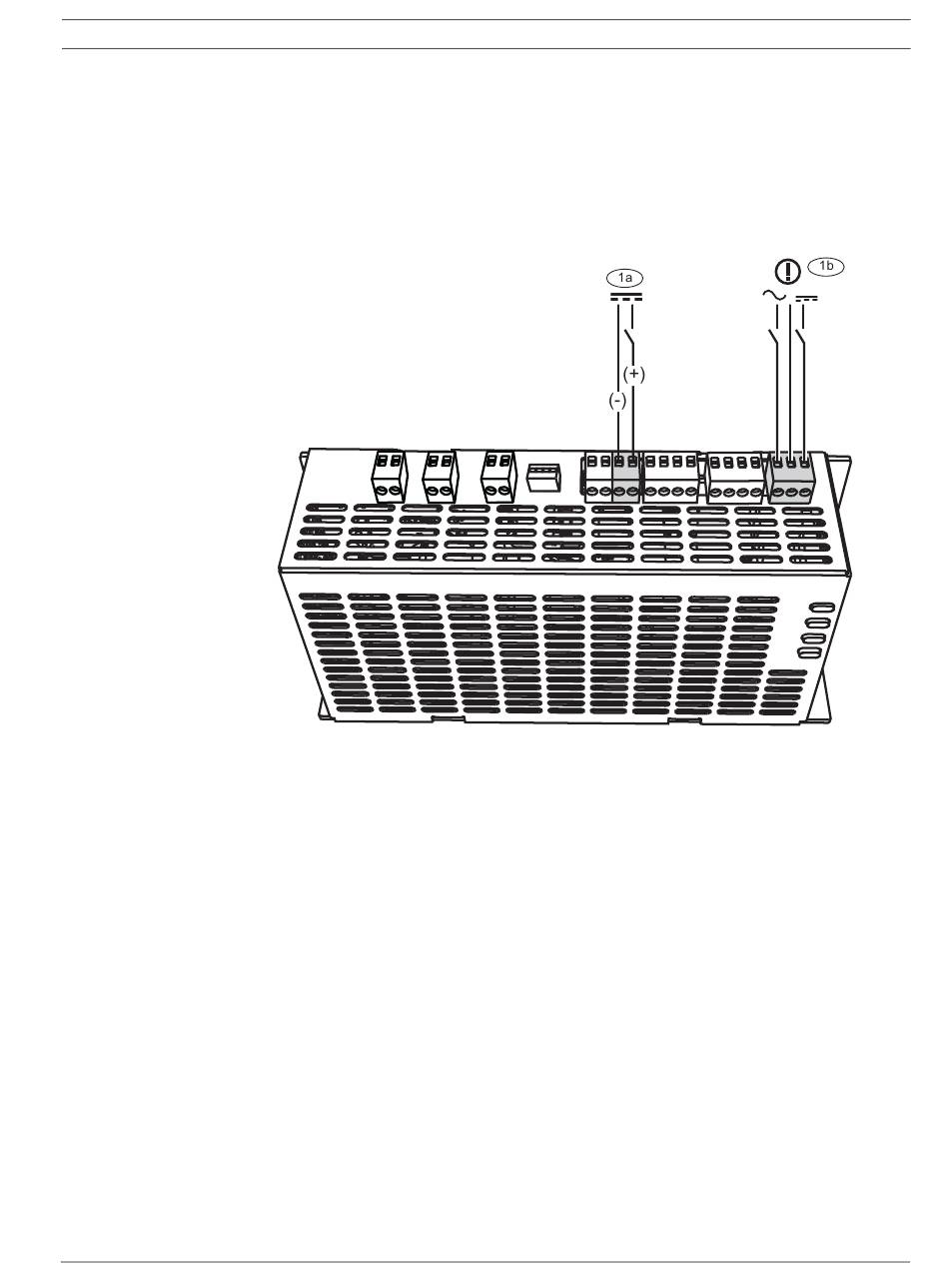

Bild 3.9 Optionale Netzteilverbindungen
2.
3.
Bosch Security Systems, Inc.
Vom Netzteil IPP-MAP0005:
a.
Verbinden Sie die Zusatzspannung für den 12-V-Wandler. Siehe Bild 3.9.
b.
Schließen Sie die Überwachungsausgänge an. Siehe Bild 3.9.
Die Überwachungsausgänge überwachen die Netzstromversorgung und die Batterie-
/Gleichstromversorgung auf Fehler.
Bei Verwendung eines Druckers DR2020 verbinden Sie das DE-Modul ICP-MAP0007 mit
dem DR2020.
Schließen Sie die überwachten Sirenen und optischen Signalgeber an den Ausgängen des
DE-Moduls an. Siehe Bild 3.10.
Systemreferenzhandbuch
Kabelverbindungen | de
43
F01U076193 | 09 | 2012.07
