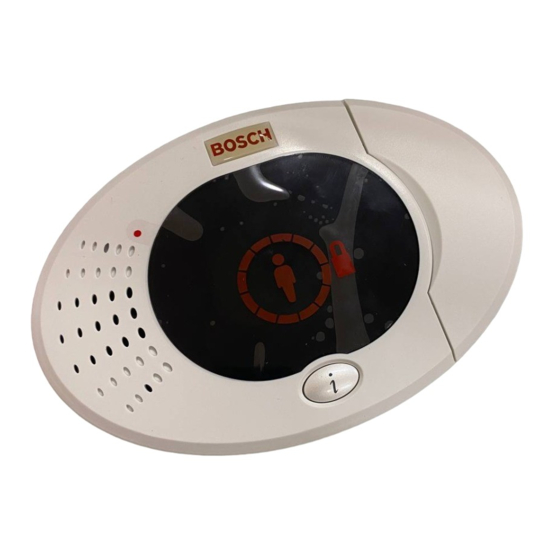

Bosch ICP-EZM2 Kurzanleitung
Easy series
Vorschau ausblenden
Andere Handbücher für ICP-EZM2:
- Installationshandbuch (148 Seiten) ,
- Handbuch (80 Seiten) ,
- Kurzinstallationsanleitung (27 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch ICP-EZM2
Inhaltszusammenfassung für Bosch ICP-EZM2
- Seite 1 Easy Series ICP-EZM2 Kurzbedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Easy Series Inhaltsverzeichnis | de Inhaltsverzeichnis Installation der Zentrale Kompaktgehäuse Großes Gehäuse Verdrahtung der Zentrale Konfigurieren des Systems Einrichter-Telefonmenü Benutzer hinzufügen/ändern Anhang Expertenparametrierung Ländercodes Standard-Pincodes Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04... -
Seite 4: Installation Der Zentrale
Kompaktgehäuse Element Nr. Beschreibung Steckplatz für ICP-EZPK-Parametrierschlüssel und ICP-EZRU2-V3- Aktualisierungsschlüssel ICP-EZTS Gehäuse- und Abreiß-Sabotagekontakt Netzteil Modulmontageplatz (ITS-DX4020-G abgebildet) Modulmontageplatz (DX2010 abgebildet) √ Status-LED ( → Systemtesttaste ( Steckplatz für ICP-EZV2-Sprachmodul F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc. -
Seite 5: Großes Gehäuse
Großes Gehäuse Element Nr. Beschreibung Steckplatz für ICP-EZPK-Parametrierschlüssel und ICP-EZRU2-V3- Aktualisierungsschlüssel ICP-EZTS Gehäuse- und Abreiß-Sabotagekontakt Netzteil Modulmontageplatz (DX2010 abgebildet) Modulmontageplatz (ITS-DX4020-G abgebildet) √ Status-LED ( → Systemtesttaste ( Steckplatz für ICP-EZV2-Sprachmodul Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04... -
Seite 6: Verdrahtung Der Zentrale
103 (Melder 17-24) PO 4 (+) (-) (+) (-) (+) (-) PO 3 PO 2 104 (Melder 25-32) DX4020 DX4020 Adresse 134 OPEN 1 2 3 4 5 6 7 8 F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc. - Seite 7 Doppelte 2,2 kΩ EOL-Konfiguration (NC (Schließer) ) Parametrierbarer Ausgang 1 geschaltete 12 V-Konfiguration (Standard) Parametrierbare Ausgänge 2 bis 4 2-Draht-Brandmelder (2,2 kΩ Leitungsabschlusswiderstand (EOL) verwenden) 4-Draht-Brandmelder (2,2 kΩ Leitungsabschlusswiderstand (EOL) sowie EOL- Relaismodul verwenden) Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
-
Seite 8: Konfigurieren Des Systems
Auf die Taste [3] drücken, um in den Modus 3 zu gelangen. Positionieren Sie das Installationstool mindestens 10 Sek. lang am geplanten Montagestandort des Geräts. Den Messwert auf dem Installationstool mit Tabelle 3.1 vergleichen, um festzustellen, ob die HFSS ausreicht. F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc. - Seite 9 14. Ca. 6 Minuten lang warten, bis das System ansagt: „Funk- Komponenten xx." „xx" = Anzahl der gefundenen Funk-Komponenten. 15. Funktionstest aller Melder (Auslösen und Wiederherstellen). Das System weist wLSN-Meldernummer in der Reihenfolge zu, in der sie aktiviert wurden. Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
- Seite 10 17. Das System mit Netzstrom sowie Batterienotstrom versorgen. Die STATUS-LED auf dem ITS-DX4020-G blinkt im Zweitakt, während das ITS-DX4020-G initialisiert. Nach abgeschlossener Initialisierung laufen die STATUS-, Mobil- IP- sowie AUDIO AKT-LEDs in einer bestimmten Abfolge durch. F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc.
- Seite 11 Prüfen des Systems: 22. Das Einrichter-Telefonmenü aufrufen. 23. Auf [1][2] drücken, um einen vollständigen Systemtest durchzuführen. 24. Nach Abschluss des vollständigen Systemtests auf [#][#] drücken, um das Einrichter-Telefonmenü zu beenden. Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
-
Seite 12: Einrichter-Telefonmenü
Meldebereichsbeschreibung aufzeichnen Anruf für Servicemeldung aufzeichnen Benutzerdefinierte Beenden Meldungen Daten vom Schlüssel an die Zentrale senden (Schlüsselposition = Parametrierschlüssel Daten von der Zentrale an den Schlüssel senden (Schlüsselposition = Beenden Beenden F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc. -
Seite 13: Benutzer Hinzufügen/Ändern
Auf [#] drücken, um zum Auf [#] drücken, um zum Benutzermenü Benutzermenü zurückzukehren oder zurückzukehren oder [#][#][#] drücken, [#][#][#] drücken, um den Vorgang zu um den Vorgang zu beenden. beenden. Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04... -
Seite 14: Anhang
4 = Rest von Australien 5 = Neuseeland 6 = Kuba 7 = Südamerika und Antarktis 8 = USA (nach 2006) Umgehung des 0 = Deaktiviert Installationspincodes 1 = Aktiviert F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc. - Seite 15 Mitteilungsansagen am Bedienteil ein- oder ausschalten. Installationspincode 0 = Hauptbenutzer nicht erforderlich beschränken 1 = Hauptbenutzer erforderlich Fehlende Funk- 0 = Fehlen führt zu Sabotagezustand (gemäß Komponentenbedingungen EN50131). 1 = Fehlen führt zu Störung. Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
- Seite 16 0 = SIA-Standardaudioverifikationsbefehle Befehlssatz benutzen (AV-01-1997.11) 1 = Alternativen Audioverifikationsbefehlssatz verwenden Siehe Tabelle 6.1 für weitere Informationen. Funk-Handsender-Bedrohung 0 = Funk-Handsender sendet kein aktivieren Bedrohungsereignis 1 = Funk-Handsender sendet ein Bedrohungsereignis F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc.
- Seite 17 . = [*] (. zwischen jeder IP- Zweites Ersatzziel Adressendarstellung). Nummer des SMS- Beenden mit Speichern = [#] Dienstanbieters Beenden ohne Speichern = [#][#] Zielrufnummer deaktivieren = [0][#] IP-Adresse deaktivieren = 240.0.0.0 Format für Zieladresse: Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
- Seite 18 Erstes Primärziel 0 = Deaktiviert; 1 bis 65535 Min. Erstes Ersatzziel Zweites Primärziel Zweites Ersatzziel Quittierungs-Wartezeit für Ziel Erstes Primärziel 5 bis 255 Sek. Erstes Ersatzziel Zweites Primärziel Zweites Ersatzziel F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc.
- Seite 19 Automatischer RPS-Call-In-Zeitpunkt 1 bis 28 (Tag des Monats) Automatische RPS-Call-In- Siehe Leistungsmerkmale Nr. 206- Zielrufnummer/-IP-Adresse 209 für zulässige Eingaben. Automatische RPS-Call-In-Methode 0 = Zielrufnummer; 1 = IP-Adresse RPS-Portnummer 0 bis 655353 Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
- Seite 20 Fehler mit Melder, die in Abhängigkeit stehen - Wiederherstellung Einbruchmeldungsfehler - Wiederherstellung Reichweite: 0 = Kein Ziel, 1 = nur erstes Ziel, 2 = nur zweites Ziel, 3 = beide Ziele F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc.
- Seite 21 Benutzer Feuer - Firmware aktualisiert Wiederherstellung Benutzer - unsichtbarer ROM-Ausfall Überfallalarm Netzstromausfall Zutrittssignalstörung Netzstromausfall - Zutrittssignal - Wiederherstellung Wiederherstellung Autom. Systemtest normal Funktionstest-Ende Autom. Systemtest nicht Funktionstest-Start normal Notstromausfall Buskomponente fehlt Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
- Seite 22 Zielversuche 1 bis 20 Protokolle während Funktionstest 0 = Nein senden 1 = Ja Ausgangsleistungsmerkmale Nr. des Gewünschtes Reichweite Leistungs- Leistungsmerkmal merkmals Feuersignalrhythmus 0 = Zeitcode 3 1 = Impuls F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc.
- Seite 23 0 = Benutzer 22 ist deaktiviert 1 = Benutzer 22 ist ein Bedrohungsbenutzer 2 = Benutzer 22 ist ein Wächterbenutzer 7001 Installationspincode (Benutzer 0) 1111 bis 555555 7011 Hauptbenutzerpincode (Benutzer 1) Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
- Seite 24 1 = Akustischer Alarm 2 = Stiller Alarm Scharfschaltung mit einer Taste 0 = Deaktiviert 1 = Aktiviert Anzahl der zulässigen Eingaben eines 3 bis 8 ungültigen Pincodes Bedienteilsperrzeit 1 bis 30 Min. F01U087867 | 02 | 2009.04 Kurzbedienungsanleitung Bosch Security Systems, Inc.
- Seite 25 Ω 1 = 2,2 k Einfachalarmstromkreis Alarmbestätigung Melder01 = 9016 0 = Audioalarmbestätigung deaktivieren Melder32 = 9326 1 = Audioalarmbestätigung aktivieren Gewünschtes Leistungsmerkmal Nr. des Leistungsmerkmals Vorgabeeinstellung ab Werk 9999 Bosch Security Systems, Inc. Kurzbedienungsanleitung F01U087867 | 02 | 2009.04...
-
Seite 26: Ländercodes
