48 de | Kabelverbindungen
3.8

Montage des Bedienteiles

Montieren Sie den Touchscreen des Bedienteiles ICP-MAP0001 so an der Wand, dass sich die
Benutzeroberfläche für den Endbenutzer auf einer angenehmen Höhe befindet. Bei einer
typischen Montage befindet sich der Touchscreen etwa auf Schulterhöhe, d. h. ca. 150 bis
160 cm (59 bis 62 in.) über dem Boden.
1.

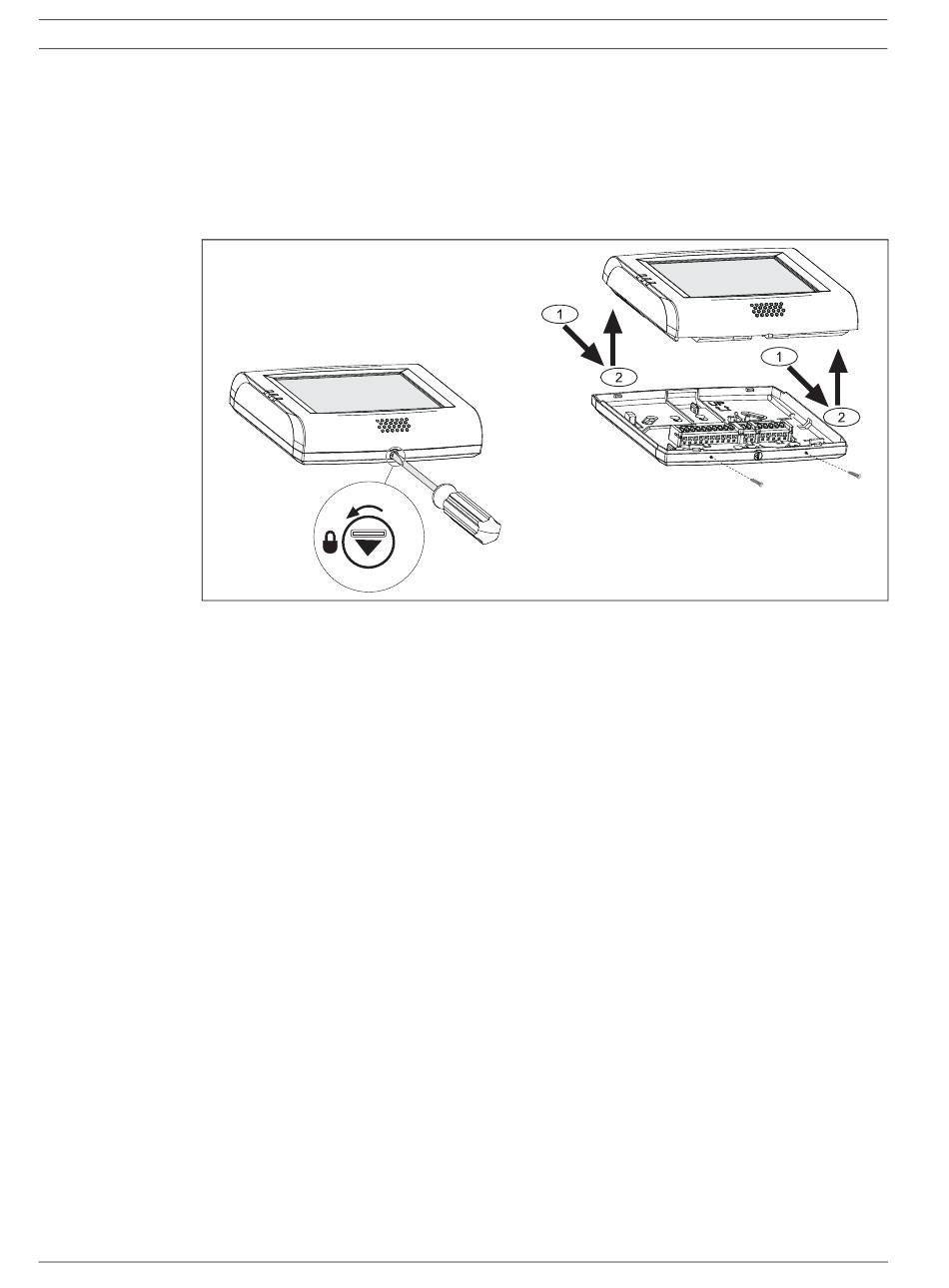

Bild 3.17 Öffnen des Bedienteiles
2.
3.
4.
5.
6.
7.
3.9

Bedien- und Anzeigetableau

Bei VdS-Anlagen muss für jeden unabhängigen Bereich mindestens ein Bedienteil (IUI-
MAP0001) oder ein Bedien- und Anzeigetableau vorgesehen werden.
3.9.1

Montage

Durch organisatorische Maßnahme muss sichergestellt werden, dass das Bedien- und
Anzeigetableau nicht für jedermann zugänglich ist. Zur Ansteuerung des Bedien- und
Anzeigetableaus ist ein Koppler ISP-EMIL 120 erforderlich. Die Leitungslänge zwischen
Koppler und Bedientableau darf nicht länger als 3 m sein. Die Montage muss in Sichthöhe
erfolgen, d.h. ca. 150 bis 160 cm über dem Boden.
3.9.2

Anschaltung

Die LSN-Anschlüsse des ISP-EMIL 120 Expansionsmoduls sind gemäß der
Installationsanleitung des Kopplers vorzunehmen.Die Verdrahtung des Bedien- und
Anzeigetableaus mit dem Koppler ISP-EMIL 120 ist folgendermaßen durchzuführen:
F01U076193 | 09 | 2012.07
Entriegeln Sie die Grundplatte des Bedienteiles und entfernen Sie die Abdeckung.
Markieren Sie die Montagefläche mithilfe der Montagelöcher in dem Bedienteil und
befestigen Sie die Grundplatte des Bedienteiles mit den im Lieferumfang enthaltenen
Befestigungsteilen an der Montagefläche.
Eine Verdrahtungsanleitung finden Sie in Abschnitt Bild 3.4
Bedienteils auf dem externen BDB, Seite 38
Bringen Sie die Bedienteilenabdeckung wieder auf der Grundplatte an.
Die Abdeckung wird automatisch an der Grundplatte verriegelt.
Sichern Sie die Abdeckung mit den beiden Schrauben M3 x 20mm. (F.01U.172.636).
Das einzuführende Kabel muss zugentlastet werden.
Nach Abschluss aller Arbeiten muss die Klebeplombe angebracht werden.
Systemreferenzhandbuch
MAP
Datenbusverbindung des
