Der seitliche Platzbedarf für die spätere Verdrahtung beträgt jeweils ca. 15 mm. Die
Anschlussstecker können seitlich abgezogen werden.
1.
2.

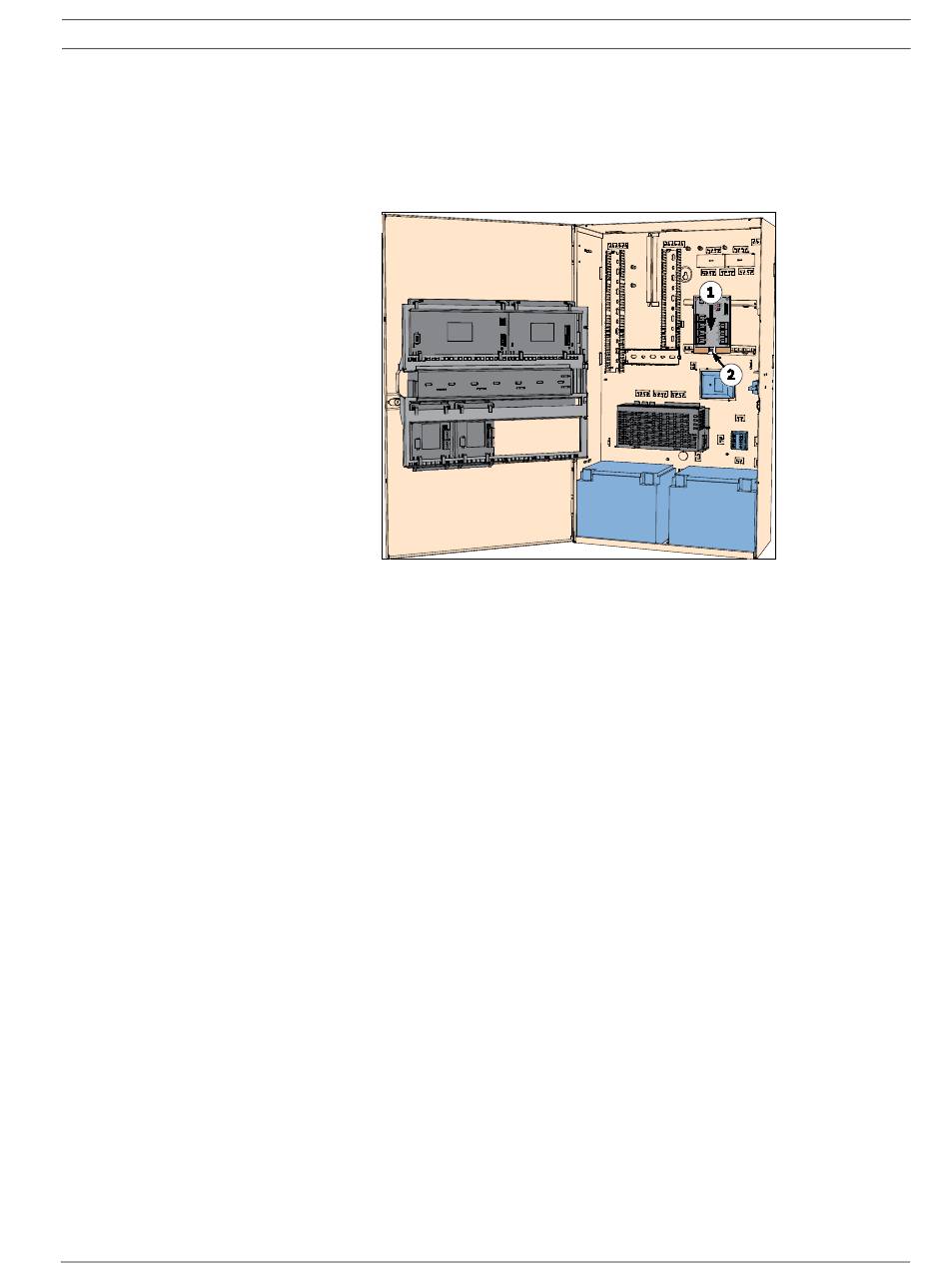

Bild 2.22 Einbau des Relaismodule ICP-COM-IF
Bosch Security Systems, Inc.
Hängen Sie das Trägerblech des ICP-COM-IF Modul in die vorhandenen Lochraster des
Schwenkrahmens oder der Montageschienen ein.
Fixieren Sie das Trägerblech mit beiliegender Schraube in die untere Schiene.
