10 de | Einführung

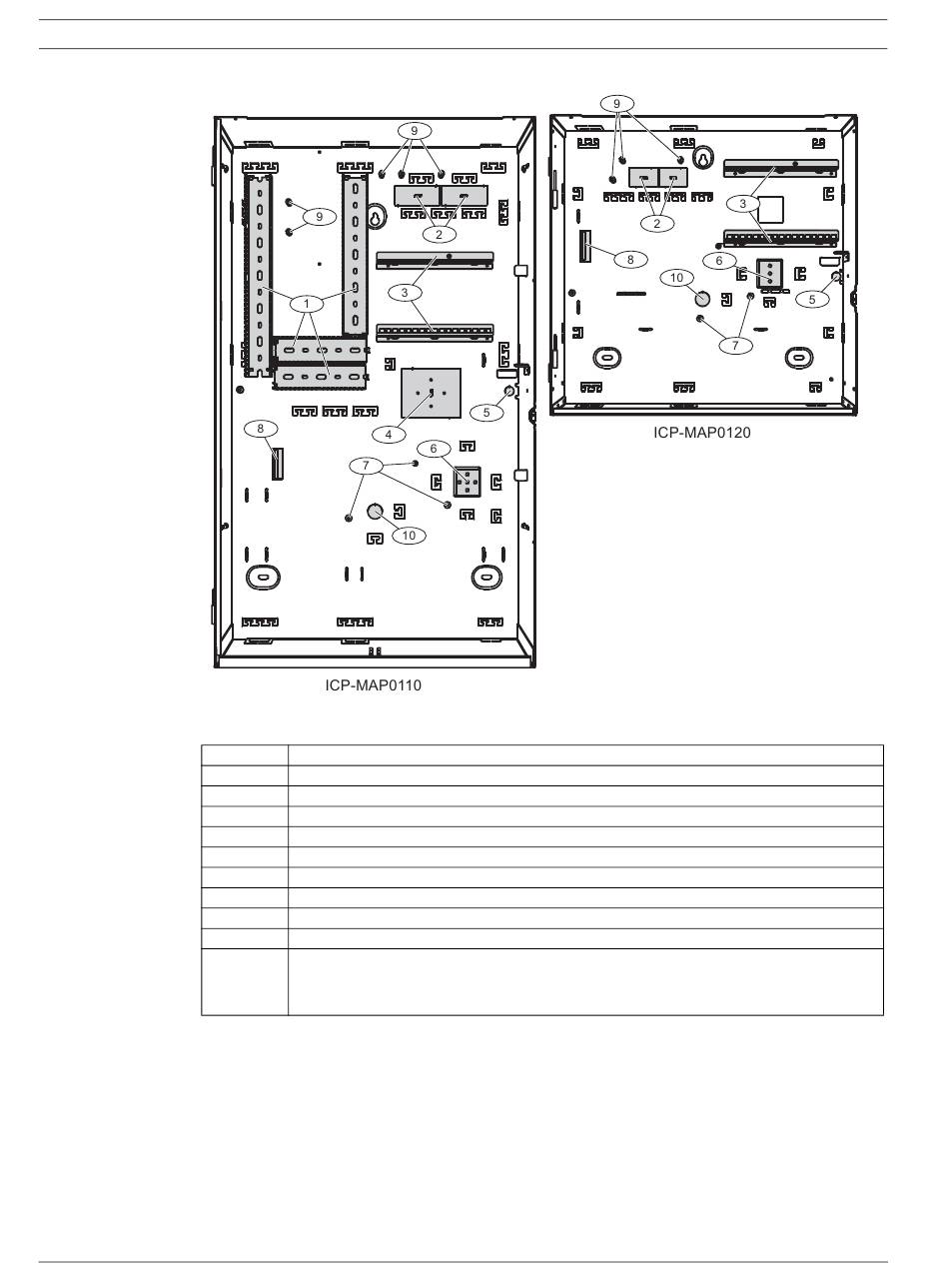

Bild 1.4 Gehäuseüberblick
Element
1
2
3
4
5
6
7
8
9
10
F01U076193 | 09 | 2012.07
Beschreibung
Gitterkanäle
Vorgeprägte Kabeldurchführungen
Einbauschienen für Montageplatte ICP-MAP0020
Befestigungsposition der TAE-Dose
Vorprägung für Abreißkontakt
Befestigungsposition für 230 V-Klemmenblock ICP-MAP0065
Erdungspunkte
Flansch für Netzteil IPP-MAP0005
Anschlusspunkte für Schirmung
Vorgeprägte Durchführung für 230 V-Leitung
(für den Fall, dass die 230 V-Leitung von der Gehäuserückseite aus zugeführt
wird)
