Einbau und Verbindung des Sabotagekontakts

Bauen Sie den Zentralengehäuse-Sabotagekontakt ICP-MAP0050 im Zentralengehäuse ICP-
MAP0110 ein.
Bauen Sie den Erweiterungsgehäuse-Sabotagekontakt ICP-MAP0055 im Erweiterungsgehäuse
ICP-MAP0120 ein.
Einbau des Sabotagekontakts auf der Schiene:
1.

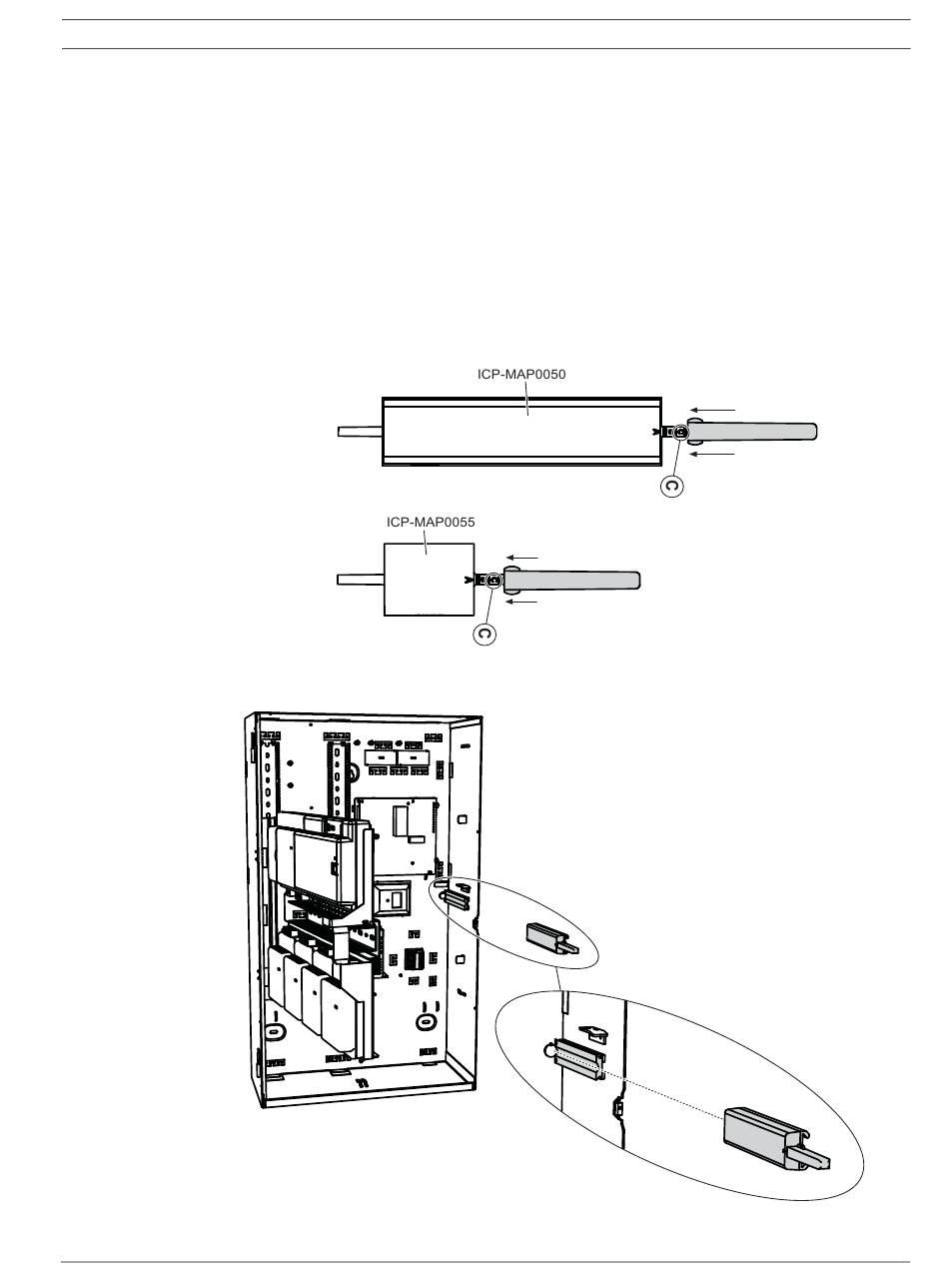

Bild 3.11 Sabotagekontakt-Erweiterungsteil
2.
Bild 3.12 Befestigung des Sabotagekontakts auf der Schiene
Bosch Security Systems, Inc.
Schieben Sie das Erweiterungsteil in Position C.
Wenn der Abreißmelderstopfen für die Abreißüberwachung montiert wurde (siehe
Abschnitt 2.3 Montage des Gehäuses, Seite 14), ergibt sich je nach Wandbeschaffenheit
die Position des Sabotagekontaktes. Der Sabotagekontakt muss auf sichere Funktion
überprüft werden.
Schieben Sie den Sabotagekontakt auf der Schiene.
