36 de | Kabelverbindungen

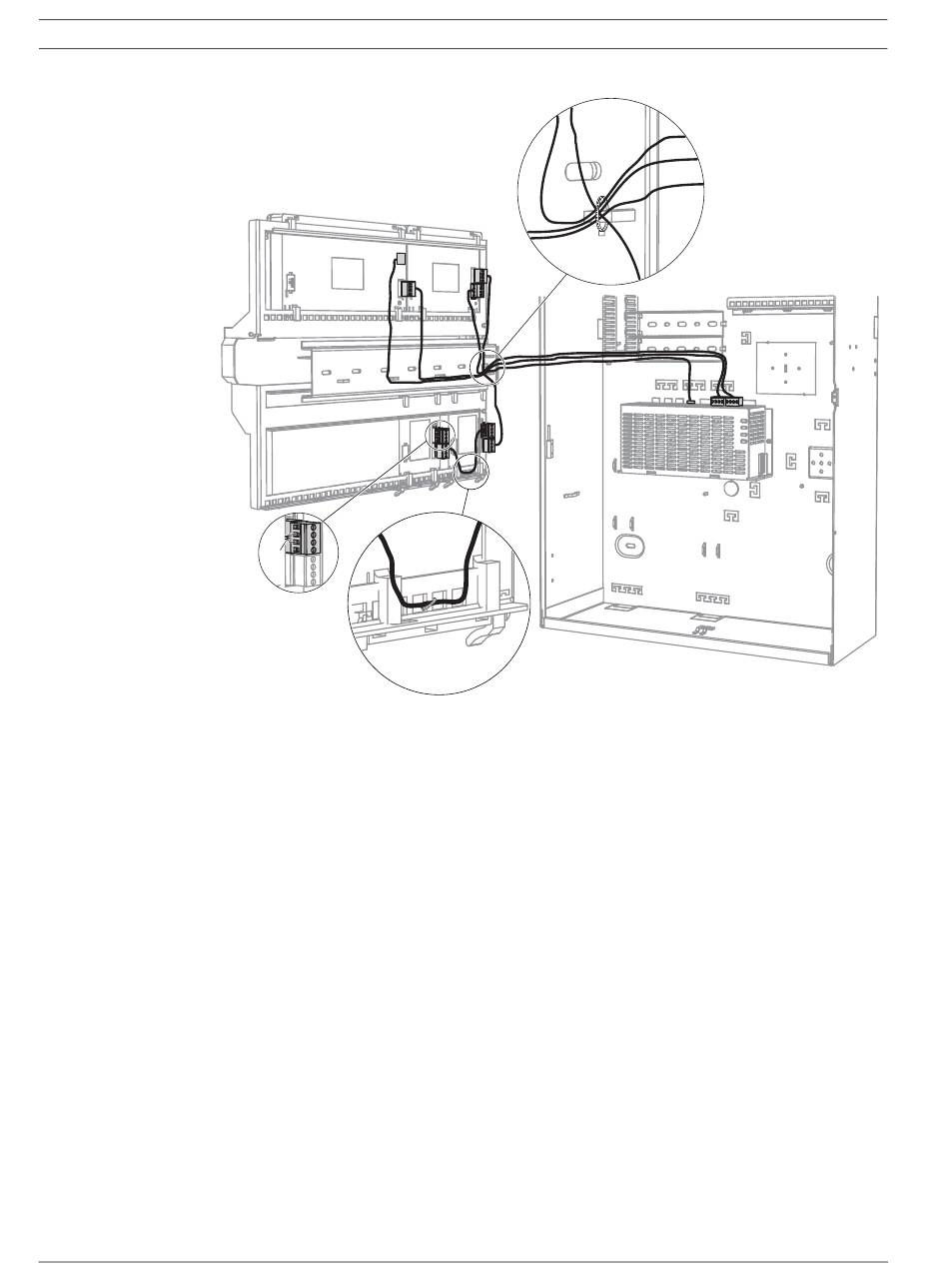

Bild 3.2 Datenbus-Kabelführung
3.1.1

Interner/Externer Datenbus

Das MAP 5000 System enthält zwei Datenbusse (BDB), die zum Anschluss der Systemmodule
an das Zentralenmodul ICP-MAP5000 dienen.
Der Interne BDB darf maximal 3m lang sein und dient zur Verbindung der Zentralenmodule im
Zentralengehäuse (Bild 3.1).
Der externe BDB darf vom Zentralenmodul aus maximal 1000 m lang sein und dient zur
Anschaltung der Systemmodule im abgesetzten Betrieb.
(Abschnitt Bild 3.4
Anforderung an die Verkabelung des Datenbusses
keine besonderen Anforderungen bezüglich
–
–
–
Der minimale Drahtdurchmesser ergibt sich aus der benötigten Kabellänge
–
–
–
F01U076193 | 09 | 2012.07
120 Ω
Datenbusverbindung des Bedienteils auf dem externen BDB, Seite 38).
Draht oder Litze
Verdrillt oder unverdrillt
Geschirmt oder ungeschirmt
0,6 mm bis zu 450 m
0,8 mm bis zu 750 m
1,0 mm bis zu 1000 m
Systemreferenzhandbuch
