Bosch ICP-MAP0012 Installationsanleitung

1 |
Sicherheit
Gefahr!
Elektrizität
Es besteht Verletzungsgefahr durch
Stromschlag.
Schalten Sie die Stromzufuhr beim Ein-
bau des Produkts vollständig aus.
Öffnen oder modifizieren Sie dieses
Produkt nur dann, wenn dieses Hand-
buch eine entsprechende Anweisung
enthält.
Alte Elektro- und Elektronikgeräte
Elektro- oder Elektronikgeräte, die nicht mehr
funktionstüchtig sind, müssen separat gesam-
melt und dem umweltfreundlichen Recycling zu-
geführt werden (gemäß der europäischen Richt-
linie zur Entsorgung von Elektro- und Elektronik-
geräten).
5 |
In der folgenden Abbildung sehen Sie eine Über-
sicht über den Schwenkrahmen und die vorgese-
henen Modulbefestigungen.
Übersicht über den Schwenkrahmen
ICP-MAP0007 ICP-MAP5000
ICP-MAP0025
ICP-MAP0010
ICP-MAP0012
1. Schieben Sie das Modul auf den Schwen-
krahmen.
2 |
Bitte verwenden Sie zur Entsorgung von Elektro-
und Elektronikaltgeräten die in Ihrem Land ange-
botenen Rückgabe- und Sammelsysteme.
Kurzinformation
Optionales Hardware-Gerät, mit dem ein Bosch
Datenbus (BDB) auf zwei unabhängige und iso-
lierte Stiche verteilt wird, um Bedienteile, LSN-
Gateways und zusätzliche Netzteile anzuschlie-
ßen.
6 |
2. Achten Sie darauf, dass die Befestigungs-
klammern in die beiden rechteckigen Öff-
nungen auf der unteren Montageschiene
einrasten.
Schieben des Moduls auf den Schwenkrahmen
2
1
3
3 |

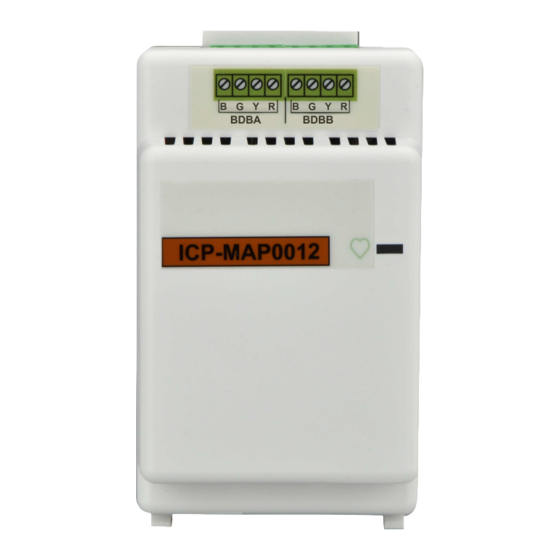

Systemübersicht
4 3 2 1
Abb. 1: Systemübersicht
1 Bosch Datenbus-Anschluss (BDB)
2 Bosch Datenbus-Anschluss (BDB)
3 Bosch Datenbus-Anschluss A (BDB A)
4 Bosch Datenbus-Anschluss B (BDB B)
7 |
Anschluss
1. Schließen Sie das Kabel des externen
Bosch Datenbusses an einen der beiden
Anschlüsse (BDB) an der Rückseite des
Moduls an.
2. Schließen Sie das Kabel von Stich 1 an
den Anschluss BDB A oben am Modul an.
3. Schließen Sie das Kabel von Stich 2 an
den Anschluss BDB B oben am Modul an.
Wartung
Wartungs‑ und Inspektionsarbeiten müssen in
festgelegten Zeitabständen erfolgen und von
entsprechend qualifiziertem Personal durchge-
führt werden. Darüber hinaus gelten für alle Ar-
beiten dieser Art die Vorschriften von DIN VDE
0833.
4 |
LED-Übersicht
LED-Status Muster Beschreibung
Grün, leuch- -------------- Normalbetrieb
tet dauerhaft
Grün, schnel- - - - - - - - Verbindungsaufbau
les Blinken
Gelb, langsa- -- -- -- -- -- Fehler an BDB A, Ausfall
mes Blinken von Strom oder Daten,
Kurzschluss
Gelb, langer -- - -- - -- - Fehler an BDB B, Ausfall
und kurzer von Strom oder Daten,
Impuls Kurzschluss
Gelb, leuch- -------------- Fehler an BDB A und
tet dauerhaft BDB B, Störung bei CAN-
Splitter
Montage
Die Modulbefestigung ist auf dem Schwenkrah-
men angebracht.
8 |
Hinweis!
Wartungs‑ und Inspektionsarbeiten soll-
ten regelmäßig von entsprechend quali-
fiziertem Personal durchgeführt wer-
den. Die Bosch Sicherheitssysteme
GmbH empfiehlt mindestens eine Funk-
tions‑ und Sichtprüfung pro Jahr.
Gefahr!
Werden stromführende Teile berührt,
besteht die Gefahr eines Stromschlags.
Schalten Sie zu Ihrer eigenen Sicher-
heit die Stromversorgung der Einbruch-
meldezentrale aus, bevor Sie mit Instal-
lations‑ oder Wartungsarbeiten begin-
nen!
Außer Betrieb
Alte Elektro- und Elektronikgeräte
Elektro- oder Elektronikgeräte, die nicht mehr
funktionstüchtig sind, müssen separat gesam-
melt und dem umweltfreundlichen Recycling zu-
