Einbau Der Sicherungsplatte (Siv) - Bosch ICP-MAP5000 Systemreferenzhandbuch

MAP
2.9

Einbau der Sicherungsplatte (SIV)

Orientieren Sie sich zum Einbau der Sicherungsplatte (SIV) auf der Montageplatte ICP-
MAP0020 an Bild 2.13.
1.
2.

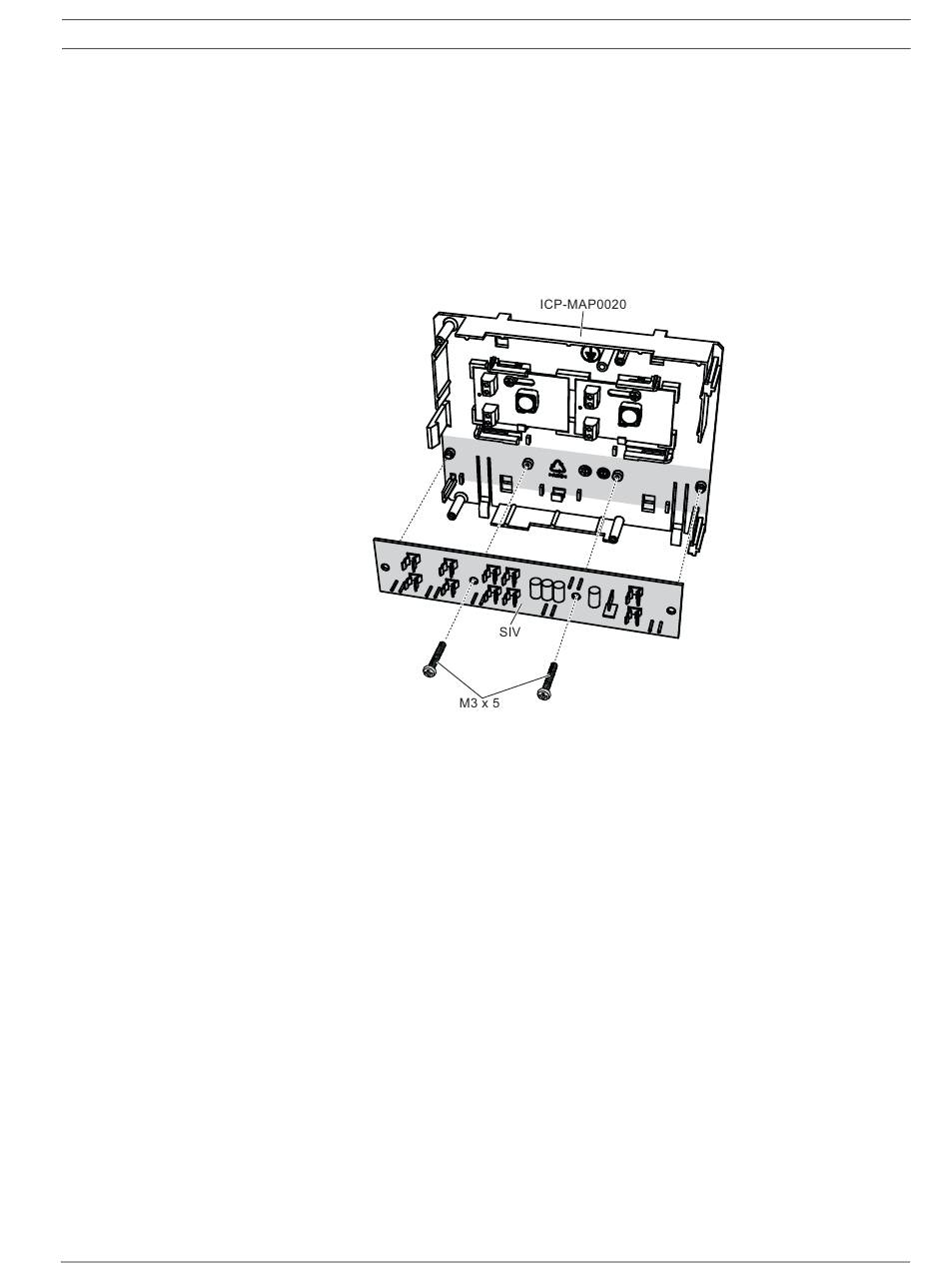

Bild 2.13 Einbau der SIV
Bosch Security Systems, Inc.
Befestigen Sie die SIV auf der Montageplatte (Schrauben nicht im Lieferumfang
inbegriffen).
Schließen Sie die Feldverdrahtung an der Klemmenleiste an.
Lassen Sie die Leiter zunächst lose vom anderen Ende herunterhängen, ohne sie
anzuschließen.
Systemreferenzhandbuch
Einbau | de 25
F01U076193 | 09 | 2012.07
