26 de | Einbau
2.10 Einbau des Übertragungsgeräts AT 2000
Das Übertragungsgerät AT 2000 wird über dem 12-V-Wandler (falls eingebaut) auf der
Montagezubehörplatte ICP-MAP0020 befestigt. Falls die Sicherungsplatte SIV auf der
Zubehörplatte montiert ist, kann das Übertragungsgerät nicht auf der selben Montageplatte
montiert werden.
Orientieren Sie sich zum Einbau des AT 2000 auf der Montageplatte ICP-MAP0020 an
Bild 2.14.
1.
2.
3.
HINWEIS!
Zur Sicherstellung der ordnungsgemäßen Erdung des Systems müssen Sie die
Erdungsschraube durch das AT 2000 und die Montageplatte ICP-MAP0020 hindurch stecken.

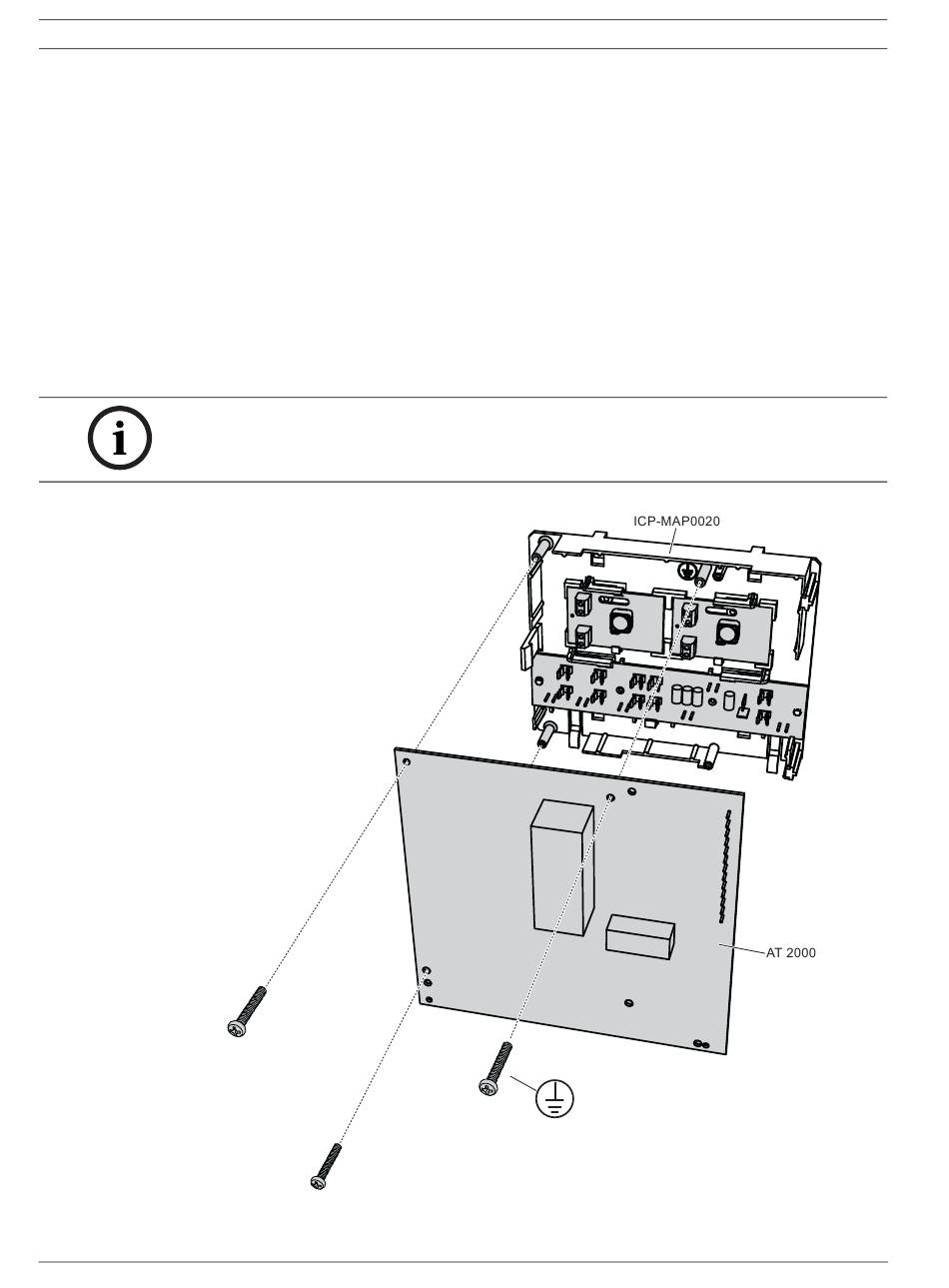

Bild 2.14 Einbau des Übertragungsgeräts AT 2000
F01U076193 | 09 | 2012.07
Schieben Sie die rechte Kante des AT 2000 unter die Halteclips auf der rechten Seite der
Montageplatte.
Drücken Sie vorsichtig auf die linke Kante des AT 2000, bis diese unter dem Einzelclip auf
der linken Seite der Montageplatte einrastet.
Stecken Sie die im Lieferumfang enthaltene Erdungsschraube durch das AT 2000 und die
Montageplatte hindurch in die obere Montageschiene hinein und ziehen Sie sie fest.
