3.4
Herstellung der LSN-Gateway-Verbindungen
HINWEIS!
Achten Sie beim Anschließen einer LSN-Komponente darauf, dass bei der Planung des
Systemeinbaus alle lokalen Standards und Richtlinien eingehalten werden.
Für VdS-Analgen gilt: Jeder Bereich muss unabhängig mit Spannung versorgt werden. Dafür
stehen die Ausgänge AUX1 und AUX2 am LSN-Gateway (für max. zwei Bereiche) oder die
Spannungsausgänge der Sicherungsplatte SIV (für weitere Bereiche) zur Verfügung.
Sowohl für die Ring- als auch die Stichverdrahtung gelten die folgenden zusätzlichen
Anforderungen bzgl. abgeschirmter Leiter:
–
–
–
Weitere abgeschirmte Verbindungen an anderen Stellen sind nicht zulässig. Bei einer
Ringverdrahtung muss der Beidraht an beiden Ringenden angeschlossen werden.

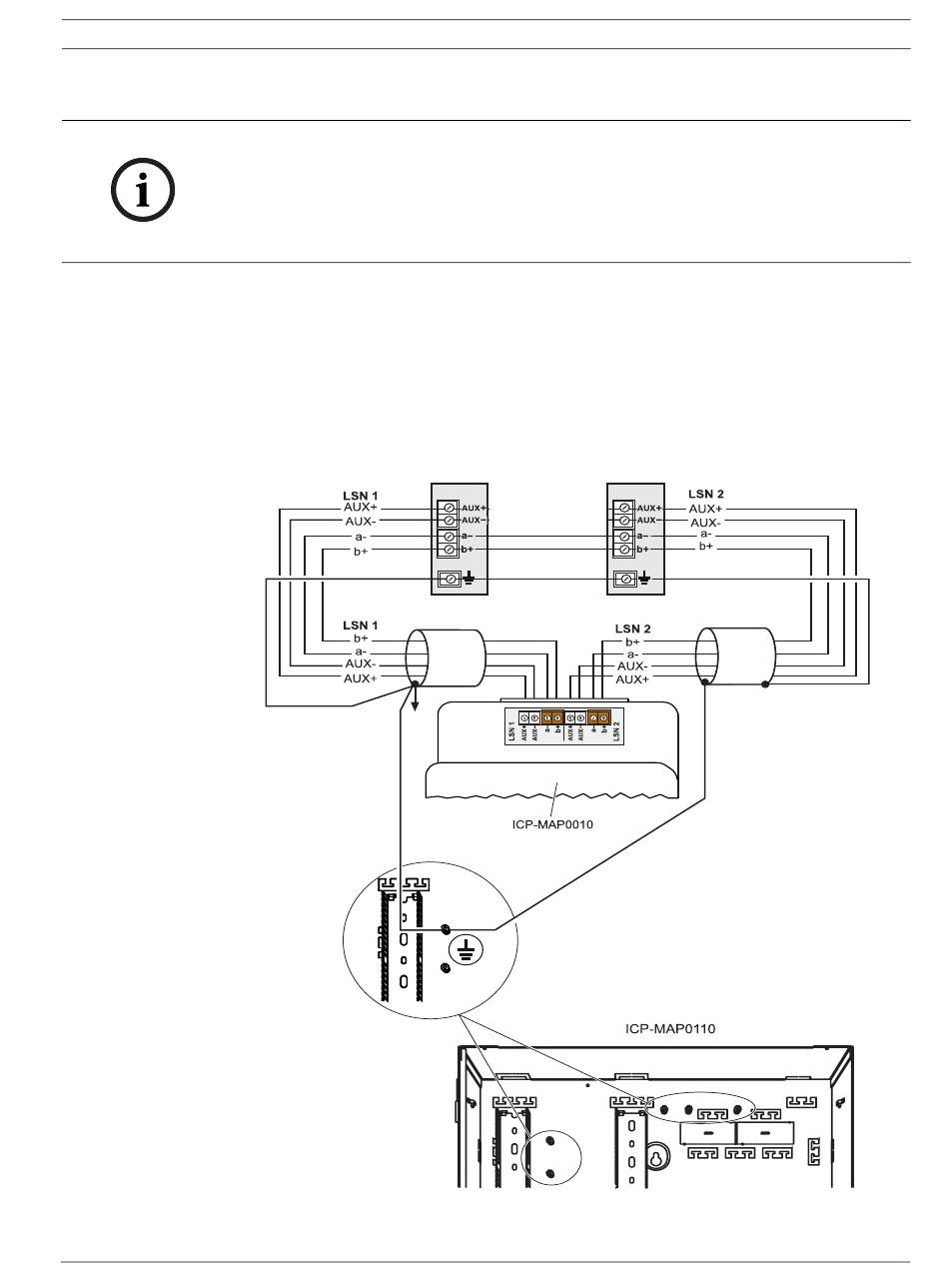

Bild 3.7 LSN-Gateway-Ringkonfiguration
Bosch Security Systems, Inc.
stets ein von der Zentraleinheit abgehender Masseleiter
Führung über eine möglichst kurze Strecke zur Erdungsklemme
Durchgängige Verdrahtung durch die LSN-Elemente
LSN Melder
Systemreferenzhandbuch
Kabelverbindungen | de
LSN Melder
F01U076193 | 09 | 2012.07
41
