Ausbrechen Der Gehäusevorprägungen - Bosch ICP-MAP5000 Systemreferenzhandbuch

12 de | Einbau
2.1 Ausbrechen der Gehäusevorprägungen
1.
2.

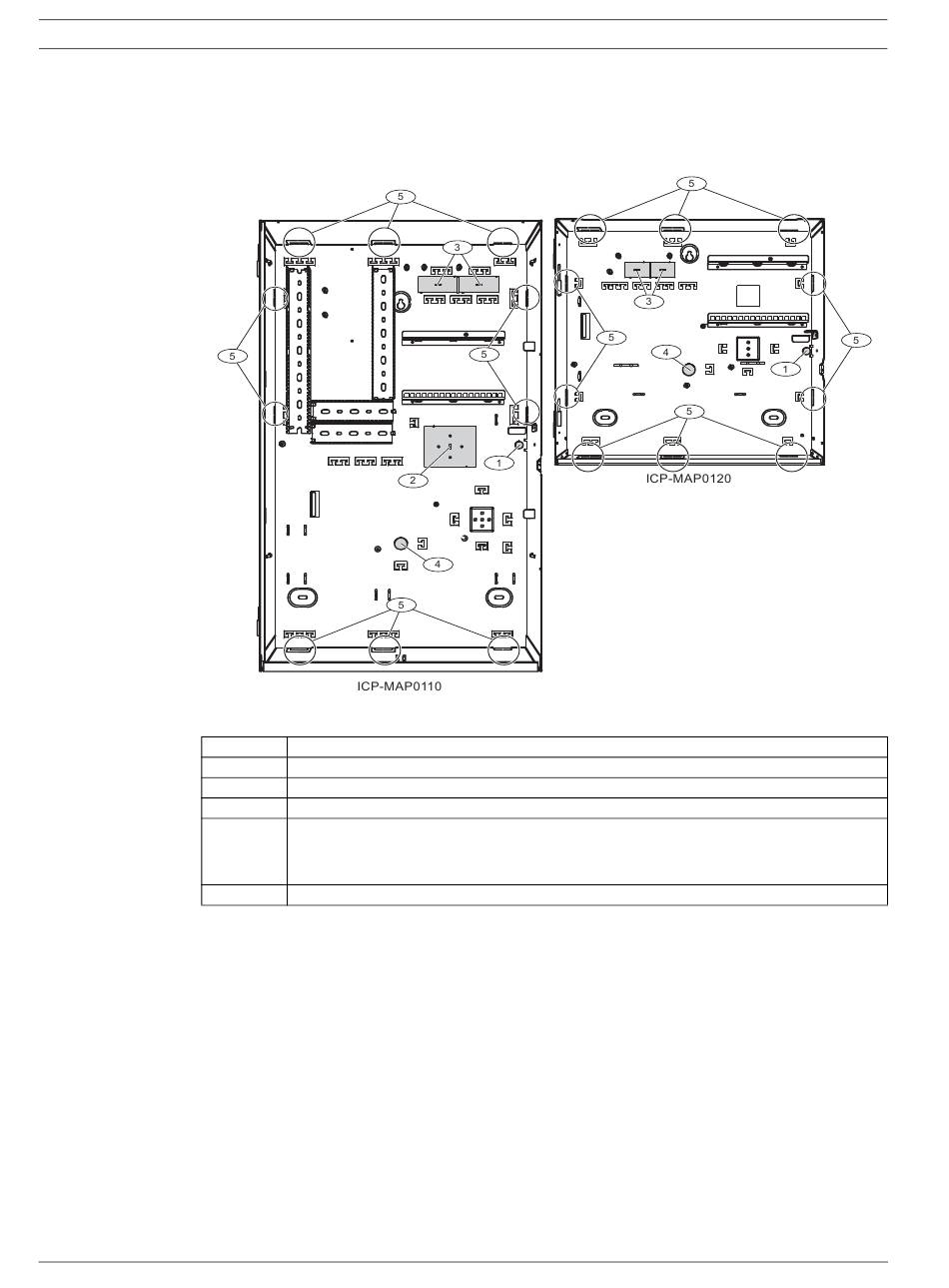

Bild 2.1 Gehäusevorprägungen
Element
1
2
3
4
5
F01U076193 | 09 | 2012.07
Hängen Sie die Gehäusetür aus und legen Sie sie zur Seite.
Entfernen Sie das Gehäuse in der in Bild 2.1 gezeigten Reihenfolge.
Beschreibung
Vorprägung für Abreißkontakt (erforderlich nach EN50131 Grad 3)
Vorprägung für TAE-Dose
Vorprägungen für Kabeleinführung
Vorprägung für Einführung der 230 V-Leitung
(für den Fall, dass die 230 V-Leitung von der Gehäuserückseite aus zugeführt
wird)
Seitenwandvorprägungen für Kabeleinführung
