Bosch ICP-MAP5000 Systemreferenzhandbuch Seite 19

MAP

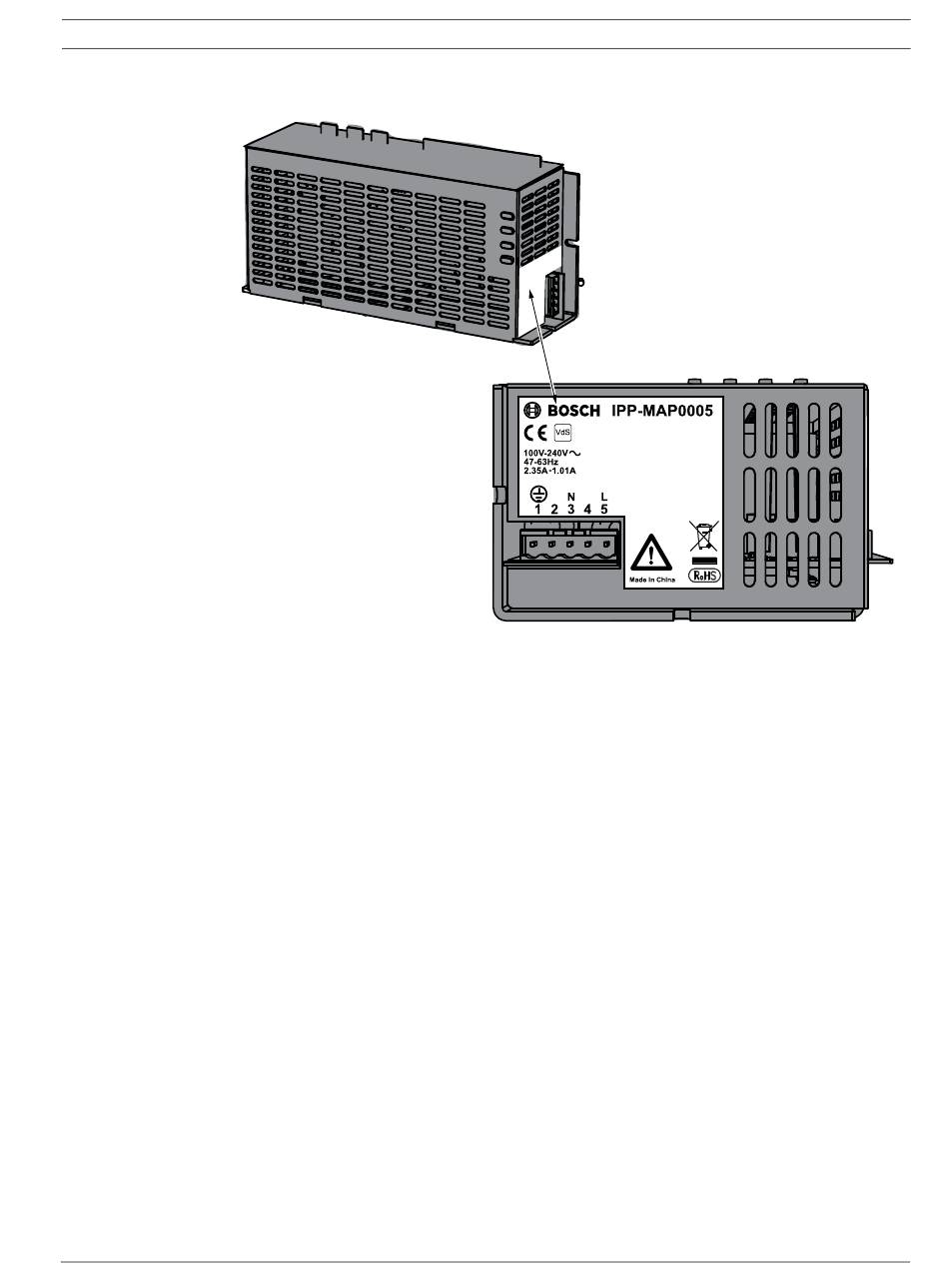

Bild 2.6 Nennwertangaben des Netzteils IPP-MAP00053
Orientieren Sie sich zum Einbau des 230 V-Klemmenblocks an Bild 2.7.
1.
2.
3.
Bosch Security Systems, Inc.
Befestigen Sie den 230 V-Klemmenblock mit den im Lieferumfang enthaltenen Schrauben
an der Gehäuserückwand.
Schließen Sie die mit dem 230 V-Klemmenblock verbundene Klemmenleiste am Netzteil
an.
Verbinden Sie den Masseleiter mit der Gehäuserückwand.
Systemreferenzhandbuch
MAT/N F01U064520
ENVIRONMENTAL CLASS 2
OUTPUT A+B (28V), 3A MAX (A+B)
AUX OUTPUT (24V), 1A MAX
IK04
REF: F01U076193
THIS EQUIPMENT
MUST BE CONNECTED
TO A GROUNDED
OUTLET
F01U076193 | 09 | 2012.07
Einbau | de 19
