MAP
Folgende Module können am BDB betrieben werden:
Systemmodul
DE-Modul (ICP-MAP0007)
LSN-Gateway (ICP-MAP0010)
Netzteil (IPP-MAP0005)
Bedienteil (IUI-MAP0001)
Tabelle 3.2
1
Beim abgesetzten Betrieb eines oder mehrerer LSN-Gateways muss sich ein Netzteil (IPP-
MAP0005) im selben Gehäuse montiert werden.
2
Bei VdS gilt: Bedienteile verschiedener Bereiche dürfen nicht auf demselben BDB
angeschlossen werden.
3.1.2

Topologie des externen Datenbusses

Der externe BDB darf nur wie in Bild 3.3 dargestellt, aufgebaut werden. Jede andere
Bustopologie entspricht nicht der Spezifikation des BDB.

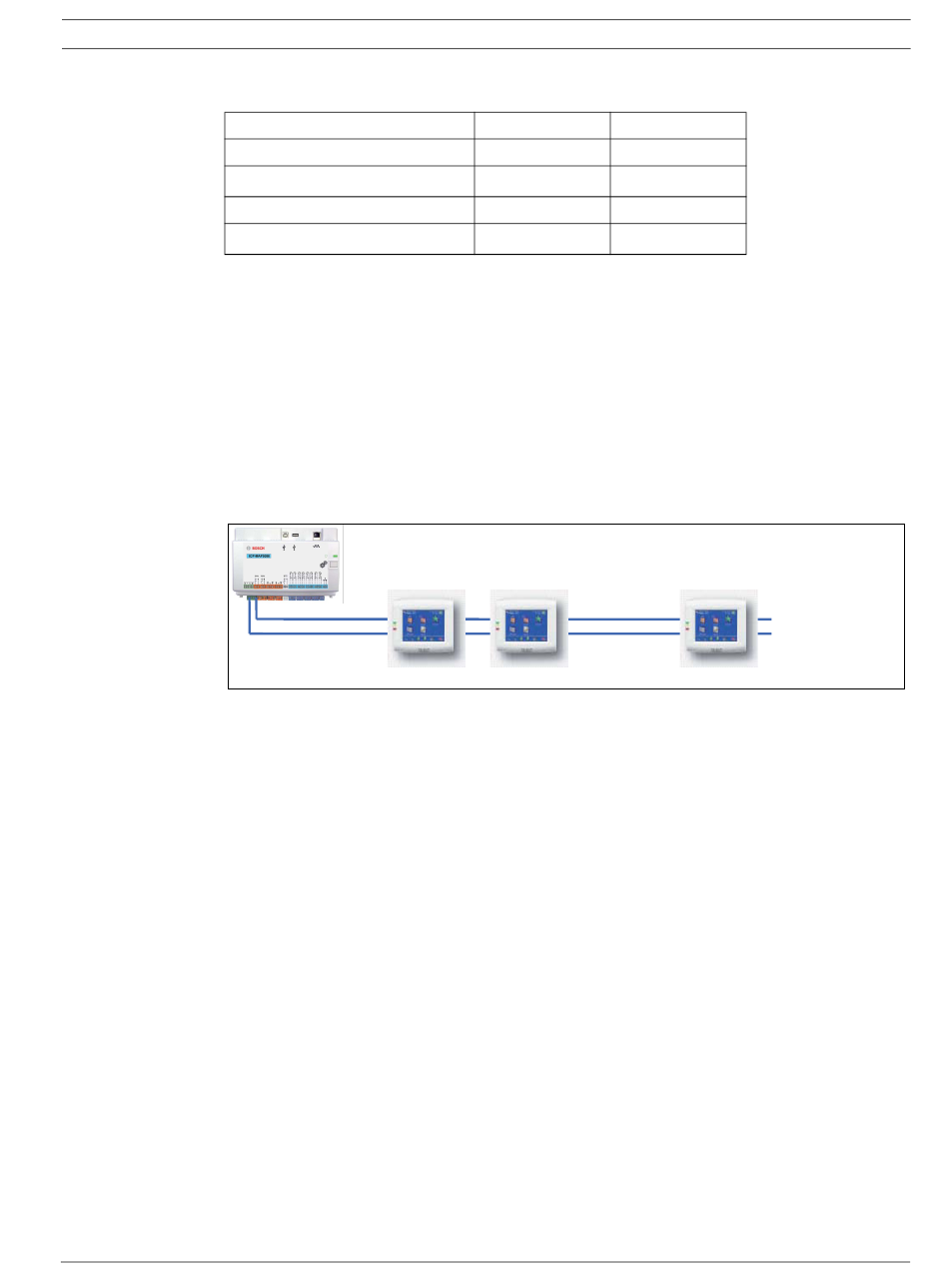

Bild 3.3 Busverkabelung ohne Berücksichtigung der Stromversorgung
3.2 Anschließen des Bedienteils
Der Datenbus (BDB) unterstützt bis zu 32 Bedienteile. Mit dem Erweiterungsgehäuse
(Netzgeräteanwendung) kann die Energieversorgung weit abgesetzter Bedienteile
sichergestellt werden.
VdS-Parametrierhinweis:
Einem Bedienteil darf nur ein Bereich, ggf. mit übergreifend abhängigen Teilbereichen
zugeordnet werden.
Ausnahme:
Dem Bedienteil des Zentralenbereiches dürfen auch voneinander unabhängige Bereiche
zugeordnet werden.
Bosch Security Systems, Inc.
Interner BDB
X
X
X
2
X
Max. 1000m
Systemreferenzhandbuch
Kabelverbindungen | de
Externer BDB
1
X
X
2
X
R
E
F01U076193 | 09 | 2012.07
37
= 120 Ohm
