3.7 Einbau des Gehäuse-Schlosssatzes ICP-MAP0060
1.
2.
3.

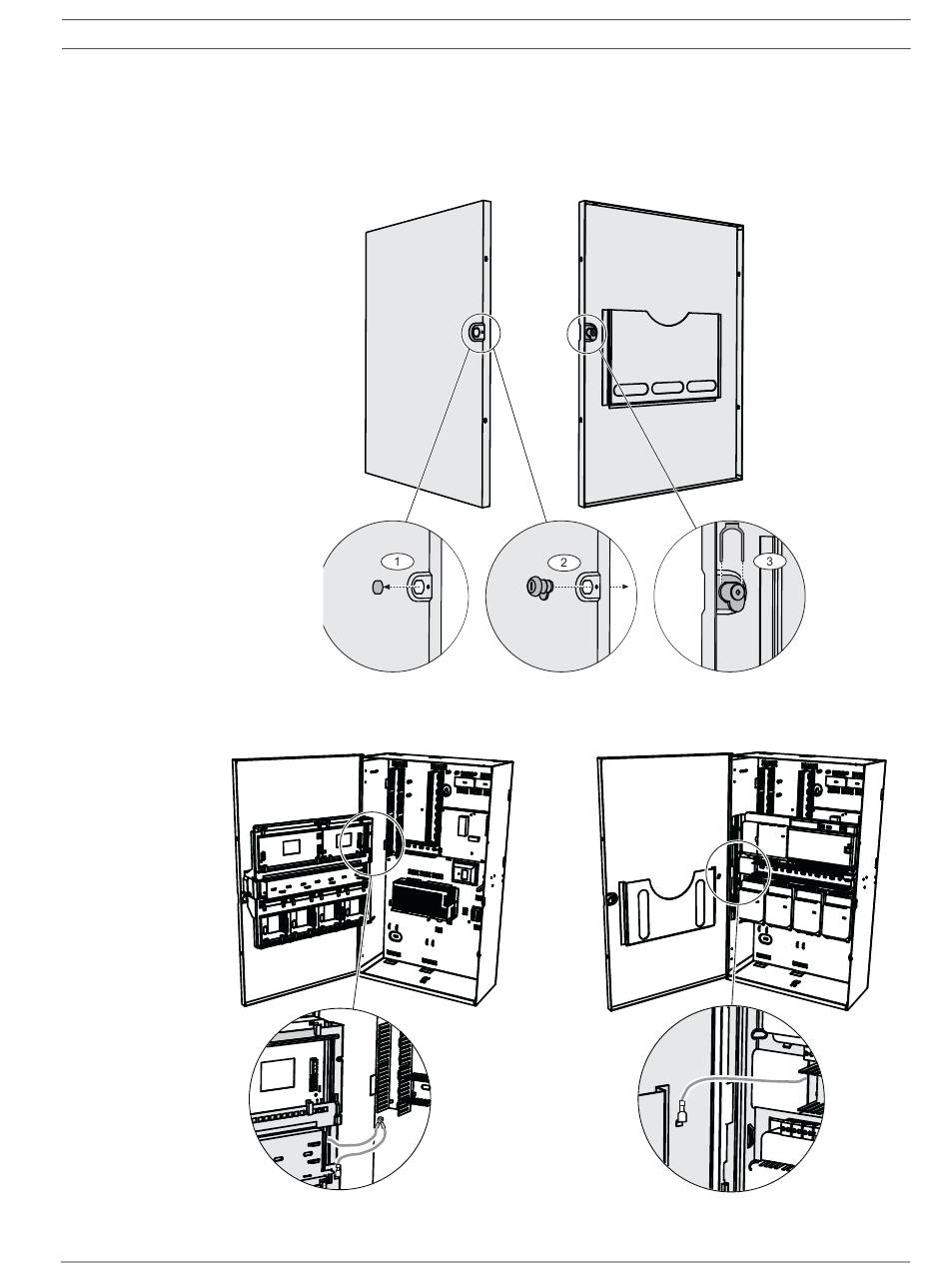

Bild 3.15 Einbau des Gehäuse-Schlosssatzes
4.
Bild 3.16 Verbinden des Erdungskabels mit der Gehäusetür
Bosch Security Systems, Inc.
Brechen Sie die Schlosssatz-Vorprägung aus der Gehäusetür heraus.
Setzen Sie den Schlosssatz in die Öffnung an der Gehäusetür ein.
Befestigen Sie den Schlosssatz mit der Mutter.
Verbinden Sie das lange Erdungskabel (Bestell-Nr. F01U074762) mit der Gehäusetür.
