sv 90 | TCE 4220 | Första driftstart
4.2.5

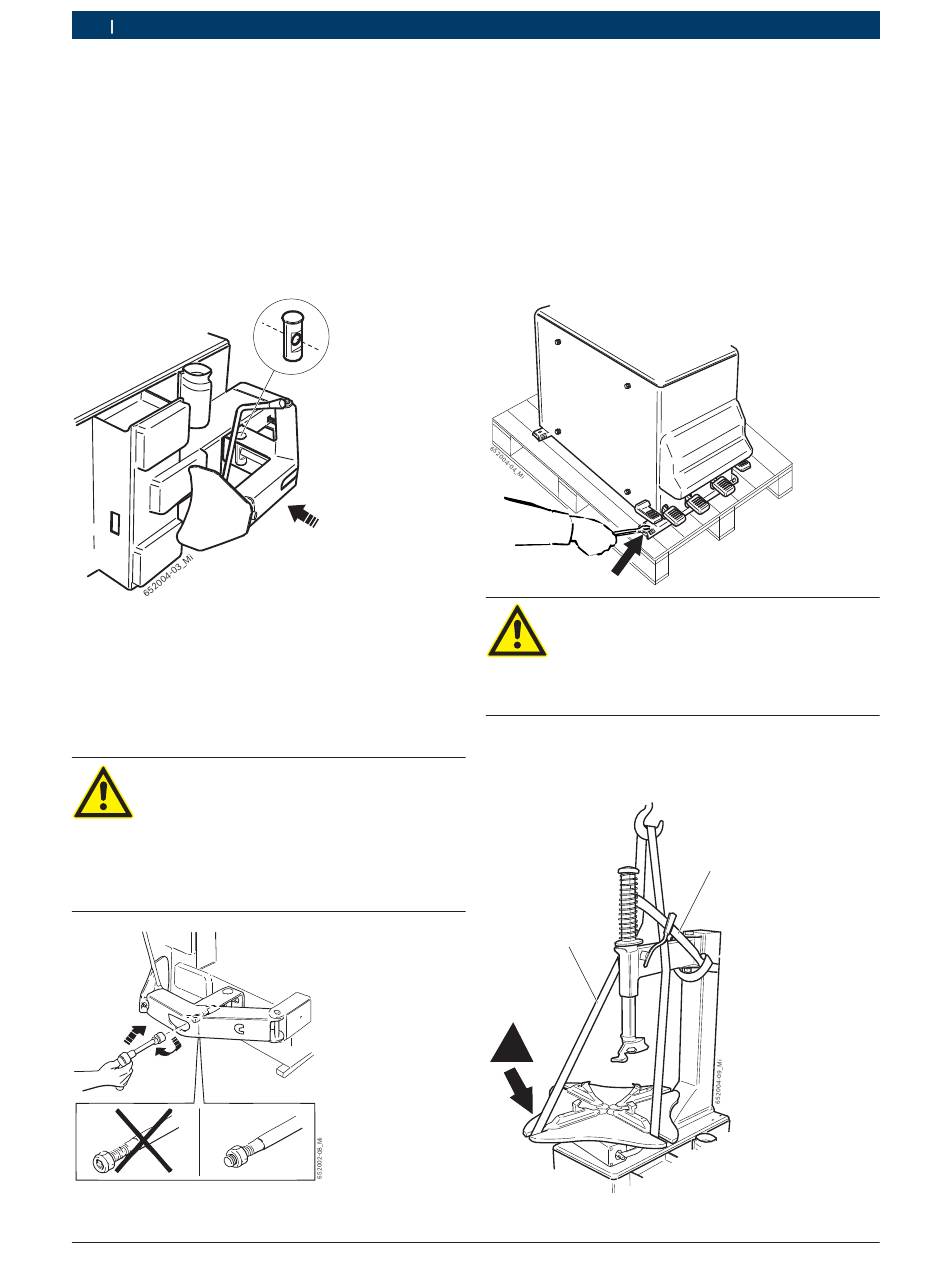

Montering av brytararm

1. Lossa elastika yttreringen och dra ut gångjärnnaven
från brytararmens plats.
2. Ta bort låsmuttern
3. För in brytararmen genom att centrera fognavet med
cylinderskaftet, så att fognavets platta del (1) vänds
utåt.
4. Inför gångjärnaven och återställ den elastika ytterrin-
gen.
5. Positionera återkomstfjädern på avpassad flik och
skruva fast den självblockernademuttern i brytarcy-
lindernsstång.
Fara!
En felaktig montering av brytarcylindern är
till men för maskinensfunktionsättet och
utgör en alvarlig fara för maskinkötaren.
€
Under maskinens installering försäkra dig
att muttern är ordentligt fastskruvad i
brytarcylinderns stång (minst 10 mm).
|
1 695 105 430 2010-02-16
4.2.6
1. Koppla uppblåsningspistolen till slangkopplingen
som kommer från hålet på baksidan av TCE 4220.
4.2.7
1. Återställ sidoluckan.
2. Lossa de två skruvarna som fäster TCE 4220 på
pallet.
1
3. Passera bara lämpliga remmar (längd remm 1: 1 m,
remm 2: 3 m), med adekvat lastförmåga.
!
Montering av uppblåsningspistolen

Maskinens positionering

Varning – risk för skadegörelse!
Remmarna kan trycka hiop de böjliga slangar
som inmatar cylindren eller skada tillämpade
delar av TCE 4220.
€
Passera remmarna försiktigt.
1
2
