3.5 Gerätebeschreibung
Am TCE 4220 befinden sich rotierende,
bewegte und bewegliche Teile, die bei un-
sachgemäßer Bedienung zu Verletzungen an
Fingern und Armen führen können.
21
12
14
15
18
17
16
1
4
3
2

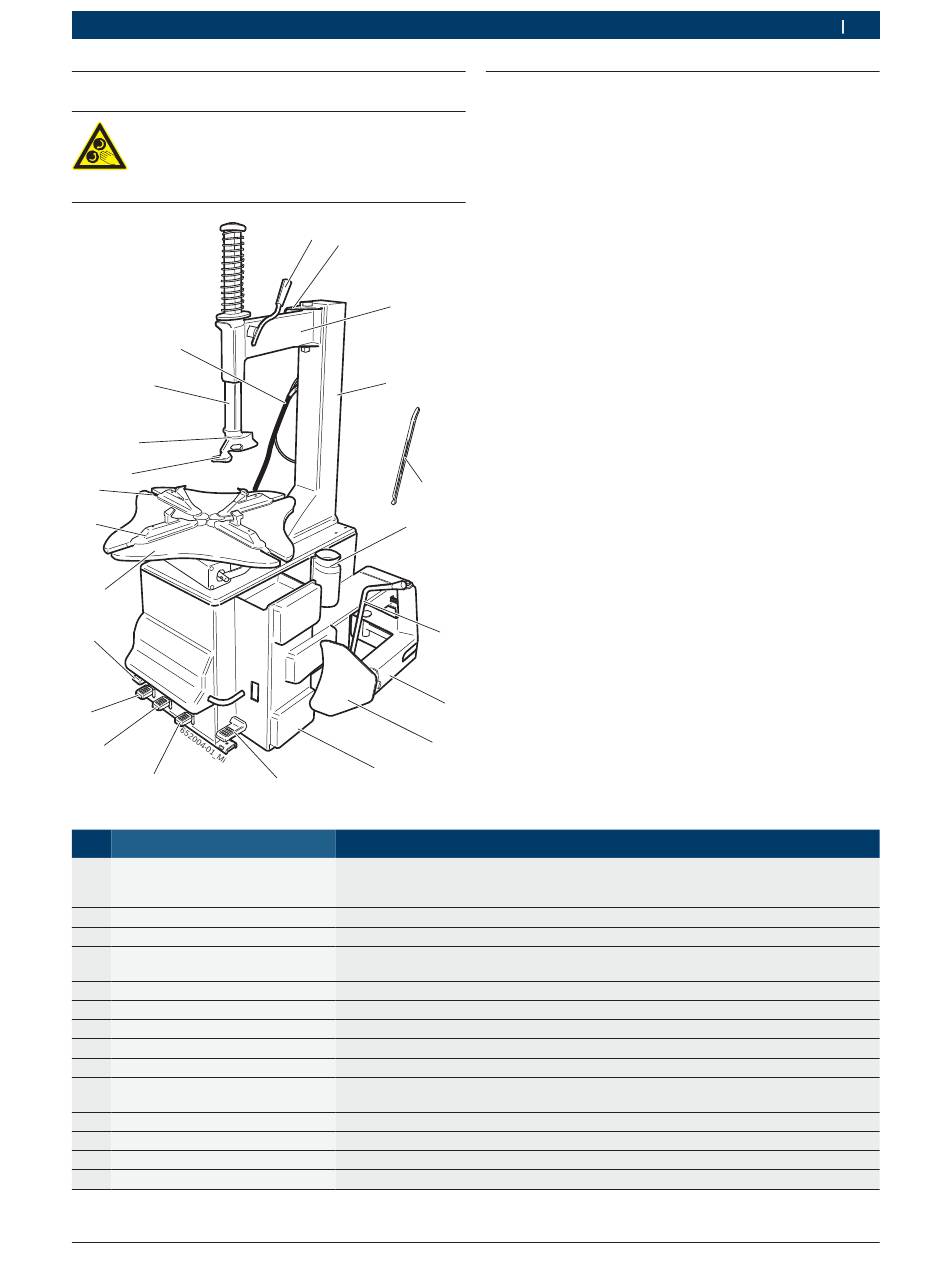

Fig. 1: TCE 4220
Pos. Bezeichnung
1 Pedal für Drehbewe-
gung des Spannflanschs
2 Pedal für Abdrückeinheit
3 Pedal für Öffnung der Spannklauen Öffnung der Spannklauen auf dem Spannteller.
4 Pedal für Schließung
der Spannklauen
5 Abdrückarm
6 Hebel des Abdrückarms
7 Abdrückschaufel
8 Kunststoffauflagen
9 Montagesäule
10 Ausfahrbarer waagrech-
ter Montagearm
11 Feststellvorrichtung
12 Senkrechtmast
13 Feststellhebel
14 Montagekopf
Robert Bosch GmbH
13
11
10
9
19
20
6
5
7
8
1
Funktion
Drehbewegung des Spanntellers:
+ im Uhrzeigersinn (durch Drücken des Pedals nach unten).
+ gegen den Uhrzeigersinn (durch Drücken des Pedals nach unten).
Betätigung des Abdrückarms.
Schließung der Spannklauen auf dem Spannteller.
Lösen des Reifens aus dem Felgensitz.
Positionierung der Abdrückschaufel.
Reifendruck für den Abdrückvorgang.
Für schonende Auflage des Reifens während des Abdrückvorgangs.
Halterung des schwenkbaren, waagrechten Montagearms und des Montagekopfs.
Waagrechte Positionierung des Montagekopfs.
Blockierung des waagrechten ausfahrbaren Montagearms.
Senkrechte Positionierung des Montagekopfs.
Blockierung des Senkrechtmasts.
Demontage und Montage des Reifens von der Felge (mit Hilfe des Wulstabhebers).
Produktbeschreibung | TCE 4220 | 7
3.6

Funktionsbeschreibung

Im Folgenden werden die wichtigsten Funktionen der
zuvor aufgeführten Komponenten der TCE 4220 darge-
stellt:
+
Pedaleinheit mit Pedalen für die Bedienung der Ma-
schine (Pedal für Drehbewegung des Spannflanschs,
Pedal für Abdrückeinheit, Pedal für Spannklauen).
+
Abdrückeinheit zum Lösen des Reifens aus dem
Felgensitz. Die Abdrückeinheit besteht aus einem Ab-
drückarm, der über einen pneumatisch betriebenen
doppeltwirkenden Zylinder angetrieben wird, einem
Hebel für die Positionierung des Abdrückarms sowie
Kunststoffauflagen zum schonenden Abstützen der
Felge während des Abdrückvorgangs.
+
Montagesäulen-Einheit, bestehend aus einer Montage-
säule, an der sich die für die Demontage (und Montage)
des Reifens von der Felge erforderlichen Komponenten
befinden: Horizontaler Montagearm (mit Feststellknopf),
ausfahrbarer Senkrechtmast (mit Feststellhebel), Mon-
tagekopf für die Demontage (und Montage) des Reifens
auf die Felge mit Hilfe des Wulstabhebers.
+
Spannteller zum Fixieren und Drehen (gegen und
im Uhrzeigersinn) der Felge. Der Spannteller wird
pneumatisch über zwei Zylinder angetrieben und
verfügt über vier Laufschienen mit Spannklauen für
die innere und äußere Fixierung des Felgens.
